26. Системы umts. Структура. Контроллер управления радиосети. Структура и описание элементов.

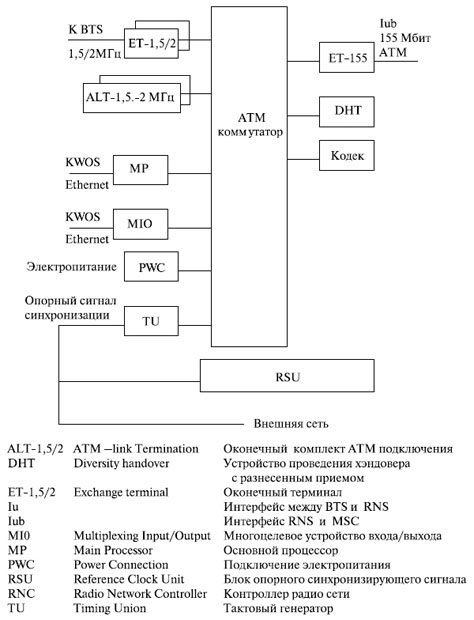

R NC строится на базе АТМ-коммутаторов, параметры их определяются общим объемом трафика. Для подсоединения к БС используются оконечные устройства ЕТ, поддерживающие интерфейс Iub, работающий на скоростях 1,5-2 Мбит/с. К одной БС может подходить несколько таких интерфейсов. Один RNC поддерживает минимум 3 БС. Информация, передаваемая на БС подвергается канальному и помехоустойчивому кодированию с помощью кодеков, входящих в состав АТМ-коммутатора. Устройство DHT осуществляет handover между различными RNC. Для связи с ЦК используется другое оконечное устройство, реализующее интерфейс Iu и работающее на скорости 155 Мбит/с. Коммутаторы подключаются к устройствам АТМ через терминал ALT и к другим внешним устройствам через интерфейс Ethernet и терминал MIO. Для задания тактовых импульсов в состав RNC входит устройство TU (Tact Unit), в функции которого также входит согласование сдвигов в расширяющих последовательностях и синхронизация работы с другими RNC. МР – Main Processor – осуществляет управление и часто имеет независимый выход на локальную сеть.

27. Системы umts. Показатели. Назначение. Структура центра коммутации

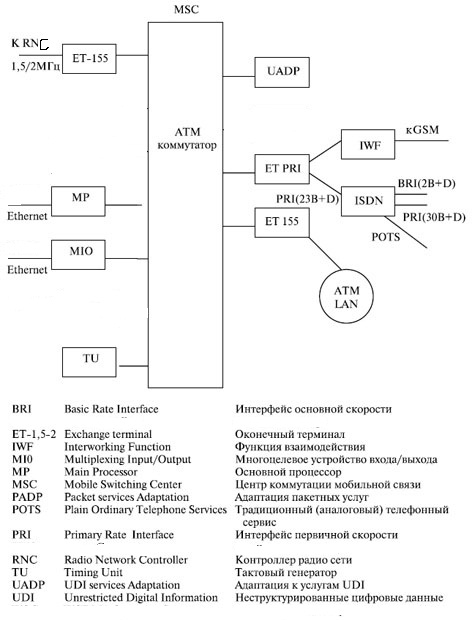

Ц К также строится на базе АТМ-коммутатора. В системах UMTS ЦК выполняет те же функции, что и в GSM: коммутацию абонентов, находящихся в его географической зоне, подключение к внешним цифровым сетям ISDN, подключение к внешним GSM, формирование и передача информации сигнализации, взаимодействие АТМ-сети с локальной сетью, маршрутизацию вызовов, регистрацию и аутентификацию местоположения для мобильных абонентов, поддержание процедур безопасности, формирование данных для выписки счетов.

В состав коммутаторов входят конечные терминалы ЕТ для связи с RNC по интерфейсу Iub, а также конечные терминалы, включающие АТМ-коммутаторы в АТМ сеть. ЦК производит с помощью специальных адаптеров преобразование форматов и адаптацию услуг для формирования каналов АТМ. Для связи с внешними устройствами используется оконечное устройство ET PRI, позволяющее подключаться к ISDN и через устройство IWF к сетям GSM. Работает коммутатор под управлением собственного процессора МР, также имеет возможность соединяться с внутренними сетями. Внутренний IP-маршрутизатор обеспечивает обработку потоков со скоростями 10 Мбит/с и выше. Распределение ресурсов между отдельными приложениями и видами данных (речь, канальные и пакетные данные) задаются с помощью блока адаптации услуг UDI (UADP), блока адаптации пакетных услуг PADP, IP-маршрутизатора IPR и интерфейса IT3.

28. Позиционирование в сетях сотовой связи.

Одно из направлений развития сотовой связи – предоставление дополнительных услуг. В этом плане очень перспективной является услуга определения местоположения абонента. В дальнейшем оператор может подгружать в телефон географические карты с отметкой о местоположении и с указанием каких-либо интересных объектов для абонента (вокзалы, АЗС и т.п).

Отдельно можно рассматривать услугу «маячок» для отслеживания местоположения абонента. Для реализации услуги определения местоположения используется несколько технологий:

• Встроенное в мобильный телефон GPS-устройство

Недостатки:

• дорогое сложное устройство, увеличивающее стоимость и энергопотребление телефона, поэтому не рассматривается в ближайшее время как массовое решение.

• необходимость открытого пространства

• Гибридная технология A-GPS- когда сигнал со спутника получает мобильный телефон, эти данные передаются мобильному оператору, к которому подключен телефон. С помощью его вычислительных средств производится обработка. Результат передается абоненту. Стоимость таких телефонов несколько дешевле, но возникает необходимость оплачивать услугу оператору сети.

• CI+TA (идентификация сот + дополнительный учет временных задержек) этот способ практически не требует дополнительного оборудования. Он заключается в следующем – решение задач позиционирования происходит в 4 этапа:

• Определяется, в зоне действия какой станции, в какой соте находится абонент

• В каком секторе находится абонент

• Мобильные телефоны имеют средства определения времени задержки распространения сигнала до БС

• Рассчитывается расстояние от абонента до БС

Недостаток: низкая точность (получаем дугу сектора, на которой расположен абонент, поэтому неточность от десятков метров в городских условиях до сонет метров в сельской местности)

• UL-ToA (UpLink Time of Arrival) – замеряется время прохождения сигнала до трех БС. Сигнал, создаваемый абонентом, принимается с задержкой тремя БС. Пересечение окружности, связанное с задержкой сигнала, дает местоположение абонента. Решение реализуется на базе системы из 3 уравнений:

R₁=V*t

R₂=V*(t-t₁)

R₃=V*(t-t₂) - время, когда сигнал дошел до других станций.

Для реализации этой системы БС должны быть синхронизированы по времени.

В системе CDMA эта синхронизация присутствует. Для системы GSM метод несколько модифицируется, включается четвертая станция, которая дает дополнительное уравнение, позволяющее отойти от абсолютного значения времени. Точность этого метода – десятки метров, для большинства задач это приемлемо, что позволяет рассматривать этот метод как основной.
