Как известно, при измерении амперметр включается в цепь последовательно нагрузке, а вольтметр – параллельно нагрузке.
8.6 Измерение мощности и энергии
Для измерения мощности и энергии в электрических цепях используют приборы электродинамической и индукционной систем. В практике обычно применяют электродинамические ваттметры и индукционные счетчики электрической энергии.
В электродинамических приборах принцип
взаимодействия проводов с токами
конструктивно реализован в форме
взаимодействия двух катушек: неподвижной
с током
и подвижной с током
.
Как и в приборе магнитоэлектрической
системы, подвижная катушка получает
питание через две спиральные пружины,
которые создают противодействующий
момент Мпр. =
;
,
где M12 – взаимная индуктивность катушек электродинамического прибора; α – угол поворота стрелки прибора.
Таким образом, производится измерение активной мощности потребляемой электроприёмником энергии.
1 – пружины; 2 – неподвижная катушка; 3 – подвижная катушка; 4 – воздушный демпфер
Рисунок 8.3 - Устройство прибора электродинамической системы
Электродинамический прибор пригоден для измерения в цепях постоянного и переменного токов, так как при одновременном изменении направления тока в обеих катушках направление вращающего момента сохраняется.
Собственное магнитное поле этих приборов слабое, и поэтому приборы электродинамической системы подвержены влиянию внешних магнитных полей, для защиты от которых применяют экраны из ферромагнитных материалов. Кроме того, эти приборы потребляют большое количество энергии, чувствительны к электрическим и механическим перегрузкам, сложны в изготовлении и отличаются высокой стоимостью.
Чтобы устранить влияние внешних магнитных полей внутри катушек помещают ферромагнитные сердечники. Такой прибор называют ферродинамическим. Конструктивно он похож на прибор магнитоэлектрической системы, но вместо постоянного магнита в нём есть электромагнит – неподвижная катушка с ферромагнитным сердечником, где создается сильное магнитное поле. Но сердечник электромагнита вносит дополнительные погрешности в процесс измерения.
8.6.1 Измерение мощности
Для измерения мощности неподвижную катушку включают последовательно с элементом в цепи, мощность которого следует измерить (как амперметр); а подвижную катушку включают параллельно этому же элементу (как вольтметр). При этом два зажима ваттметра, отмеченные звездочкой (по одному от каждой обмотки – это начало обмоток), включают в цепь со стороны источника питания (сети):
Рисунок 8.4 – Принципиальная схема ваттметра
Ток в неподвижной катушке равен току в
рабочей цепи
,
а ток в подвижной катушке пропорционален
напряжению
,
где
д;
- сопротивление катушки прибора.
т.е.
вращающий момент электродинамического прибора пропорционален мощности цепи при постоянном токе.
При включении электродинамического прибора в цепь переменного тока вращающий момент пропорционален активной мощности:
В
трёхфазной цепи при равномерной нагрузке
мощность измеряется одним ваттметром
в одной фазе
.
В четырёхпроводной цепи в каждую фазу
включают по ваттметру:
.
В трёхпроводной трёхфазной цепи при неравномерной нагрузке применяют схему с двумя одноэлементными ваттметрами. Можно показать, что мгновенная мощность в этом случае определяется соотношением:
Мгновенная мощность трёхфазной цепи переменного тока равна
.
При соединении «звездой» без нулевого провода сумма линейных токов равна нулю:
.
Подставив
выражение для тока
в формулу мощности трёхфазной цепи,
получим
.
При соединении «треугольником» сумма фазных (линейных) напряжений равна нулю:
.
Подставив
выражение для напряжения
в формулу для мгновенной мощности,
получим
.

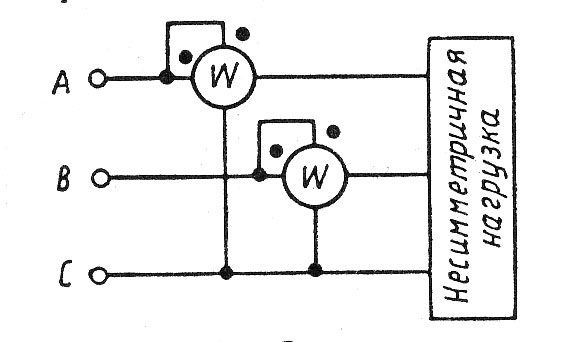

Принципиальная схема измерения мощности двухэлементным ваттметром показана ниже.
Схемы измерения мощности в трехфазных цепях
при симметричной нагрузке.

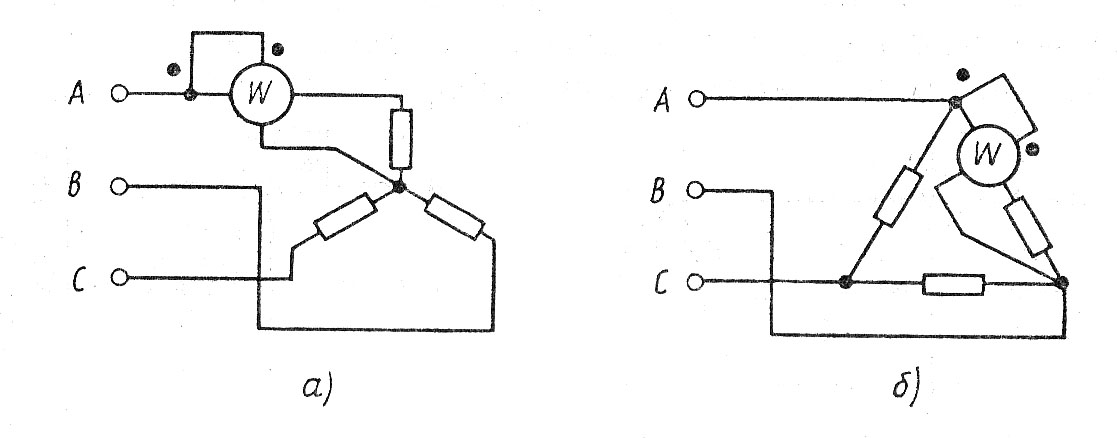

Рисунок 8.5 – Схемы измерения мощности в трёхфазных цепях
при симметричной нагрузке
Если нулевая точка соединения «звездой» или ветви «треугольника» недоступны для непосредственного подключения приборов, то образуют искусственную нулевую точку:

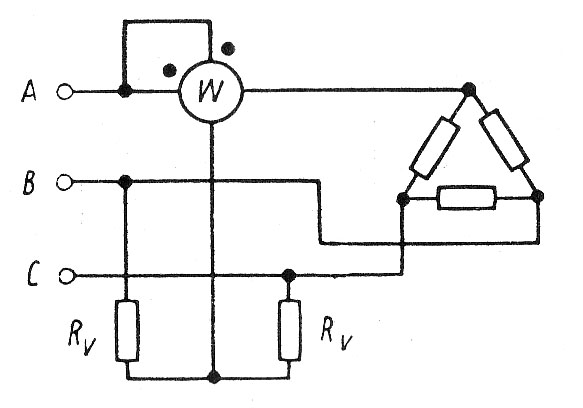

Рисунок 8.6 – Схема измерения мощности при образовании искусственной
нулевой точки

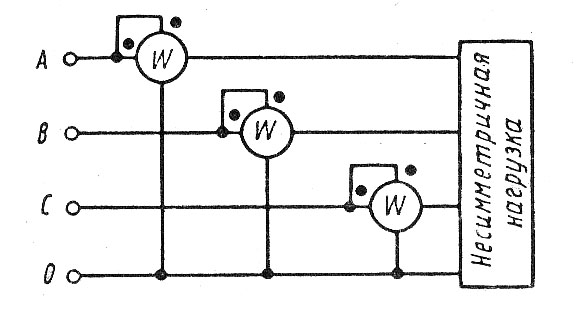

Рисунок 8.7 – Схемы измерения мощности при несимметричной нагрузке
