Диэлектрики

Свободные заряды, имеющиеся в любом проводнике, перемещаются под действием внешнего электрического поля и спустя очень малый промежуток времени создают поле, полностью компенсирующее внешнее. Поэтому напряженность электрического поля внутри проводника (при отсутствии тока) равна нулю.

Термин “диэлектрики” был введен Фарадеем. Диэлектриком является любая среда (газ, жидкость или твердое тело), в которой длительное время может существовать электрическое поле. В отличие от проводников в диэлектриках отсутствуют свободные электрические заряды. Т.е. диэлектриками называют тела в которых заряды не могут перемещаться из одной части в другую.

Классификация диэлектриков.

Первую группу диэлектриков (N₂, Н₂, О₂, СО₂, СН₄, ...) составляют вещества, молекулы которых имеют симметричное строение, т. е. центры «тяжести» положитель­ных и отрицательных зарядов в отсутствие внешнего электрического поля совпадают и, следовательно, дипольный момент молекулы р равен нулю. Молекулы таких диэлект­риков называются неполярными. Под действием внешнего электрического поля заряды неполярных молекул смещаются в противоположные стороны (положительные по полю, отрицательные против поля) и молекула приобретает дипольный момент.

Вторую группу диэлектриков (H₂O, NН₃, SO₂, CO,...) составляют вещества, молеку­лы которых имеют асимметричное строение, т. е. центры «тяжести» положительных и отрицательных зарядов не совпадают. Таким образом, эти молекулы в отсутствие внешнего электрического поля обладают дипольным моментом. Молекулы таких диэлектриков называются полярными. При отсутствии внешнего поля, однако, дипольные моменты полярных молекул вследствие теплового движения ориентированы в про­странстве хаотично и их результирующий момент равен нулю. Если такой диэлектрик поместить во внешнее поле, то силы этого поля будут стремиться повернуть диполи вдоль поля и возникает отличный от нуля результирующий момент.

Третью группу диэлектриков (NaCl, KCl, КВr, ...) составляют вещества, молекулы которых имеют ионное строение. Ионные кристаллы представляют собой простра­нственные решетки с правильным чередованием ионов разных знаков. В этих кри­сталлах нельзя выделить отдельные молекулы, а рассматривать их можно как систему двух вдвинутых одна в другую ионных подрешеток. При наложении на ионный кристалл электрического поля происходит некоторая деформация кристаллической решетки или относительное смещение подрешеток, приводящее к возни­кновению дипольных моментов.

Полупроводники́ — материалы, которые по своей удельной проводимости занимают промежуточное место между проводниками и диэлектриками и отличаются от проводников сильной зависимостью удельной проводимости от концентрации примесей, температуры и различных видов излучения. Основным свойством этих материалов является увеличение электрической проводимости с ростом температуры^[1].

Полупроводниками являются вещества, ширина запрещённой зоны которых составляет порядка несколькихэлектрон-вольт (эВ). Например, алмаз можно отнести к широкозонным полупроводникам, а арсенид индия — к узкозонным. К числу полупроводников относятся многие химические элементы (германий, кремний, селен, теллур, мышьяк и другие), огромное количество сплавов и химических соединений (арсенид галлия и др.). Почти все неорганические вещества окружающего нас мира — полупроводники. Самым распространённым в природе полупроводником является кремний, составляющий почти 30 % земной коры.

^{Билет№10.} Поляризация диэлектриков. Ориентационная, деформационная поляризация.

Поляризацией диэлектрика называется процесс ориентации диполей или появления под воздействием внешнего электрического поля ориентированных по полю диполей.

Соответственно трем группам диэлектриков различают три вида поляризации:

электронная, или деформационная, поляризация диэлектрика с неполярными молеку­лами, заключающаяся в возникновении у атомов индуцированного дипольного момен­та за счет деформации электронных орбит;

ориентационная, или дипольная, поляризация диэлектрика с полярными молекулами, заключающаяся в ориентации имеющихся дипольных моментов молекул по полю. Естественно, что тепловое движение препятствует полной ориентации молекул, но в результате совместного действия обоих факторов (электрическое поле и тепловое движение) возникает преимущественная ориентация дипольных моментов молекул по полю. Эта ориентация тем сильнее, чем больше напряженность электрического поля и ниже температура;

ионная поляризация диэлектриков с ионными кристаллическими решетками, заклю­чающаяся в смещении подрешетки положительных ионов вдоль поля, а отрицатель­ных — против поля, приводящем к возникновению дипольных моментов.

Билет№11. Эл-ст. поле в диэлектрике. Диэлектрическая восприимчивость и диэлектрическая проницаемость. Вектор поляризации. Электрическое смещение. Теорема Гаусса.

Напряженность электростатического поля, согласно (88.5), зависит от свойств среды: в однородной изотропной среде напряженность поля Е обратно пропорциональна . Вектор напряженности Е, переходя через границу диэлектриков, претерпевает скачко­образное изменение, создавая тем самым неудобства при расчетах электростатических полей. Поэтому оказалось необходимым помимо вектора напряженности характеризо­вать поле еще вектором электрического смещения, который для электрически изотроп­ной среды, по определению, равен

(89.1)

Используя формулы (88.6) и (88.2), вектор электрического смещения можно выразить как

(89.2)

Единица электрического смещения — кулон на метр в квадрате (Кл/м²).

Рассмотрим, с чем можно связать вектор электрического смещения. Связанные заряды появляются в диэлектрике при наличии внешнего электростатического поля, создаваемого системой свободных электрических зарядов, т. е. в диэлектрике на электростатическое поле свободных зарядов накладывается дополнительное поле свя­занных зарядов. Результирующее поле в диэлектрике описывается вектором напряжен­ности Е, и потому он зависит от свойств диэлектрика. Вектором D описывается электростатическое поле, создаваемое свободными зарядами. Связанные заряды, воз­никающие в диэлектрике, могут вызвать, однако, перераспределение свободных заря­дов, создающих поле. Поэтому вектор D характеризует электростатическое поле, создаваемое свободными зарядами (т. е. в вакууме), но при таком их распределении в пространстве, какое имеется при наличии диэлектрика.

Аналогично, как и поле Е, поле D изображается с помощью линий электрического смещения, направление и густота которых определяются точно так же, как и для линий напряженности (см. §79).

Линии вектора Е могут начинаться и заканчиваться на любых зарядах — свободных и связанных, в то время как линии вектора D — только на свободных зарядах. Через области поля, где находятся связанные заряды, линии вектора D проходят не прерываясь.

Для произвольной замкнутой поверхности S поток вектора D сквозь эту поверх­ность

где D_n — проекция вектора D на нормаль n к площадке dS.

Теорема Гаусса для электростатического поля в диэлектрике:

(89.3)

т. е. поток вектора смещения электростатического поля в диэлектрике сквозь произ­вольную замкнутую поверхность равен алгебраической сумме заключенных внутри этой поверхности свободных электрических зарядов. В такой форме теорема Гаусса справедлива для электростатического поля как для однородной и изотропной, так и для неоднородной и анизотропной сред.

Для вакуума D_n = ₀E_n ( =1), тогда поток вектора напряженности Е сквозь произ­вольную замкнутую поверхность (ср. с (81.2)) равен

Так как источниками поля Е в среде являются как свободные, так и связанные заряды, то теорему Гаусса (81.2) для поля Е в самом общем виде можно записать как

где — соответственно алгебраические суммы свободных и связанных зарядов, охватываемых замкнутой поверхностью S. Однако эта формула неприемлема для описания поля Е в диэлектрике, так как она выражает свойства неизвестного поля Е через связанные заряды, которые, в свою очередь, определяются им же. Это еще раз доказывает целесообразность введения вектора электрического смещения.

Билет№12. Равновесие свободных зарядов в проводниках. Поле заряженного проводника. Электроёмкость проводника, конденсаторы и их электроёмкость.

Напряженность поля всюду внутри проводника должна быть равна нулю Е=0. В соответствии с уравнением   это означает, что потенциал внутри проводника должен быть постоянным, т.е.   .

Напряженность поля на поверхности проводника должна быть в каждой точке направлена по нормали к поверхности   в противном случае появляется составляющая   направлена вдоль поверхности, что будет приводить к перемещению зарядов до тех пор пока не пропадет составляющая   . Следовательно, в случае равновесия зарядов поверхность проводника будет эквипотенциальной. Если проводящему телу сообщить некоторый заряд q, то он распределится так, чтобы соблюдались условия равновесия. Представим себе произвольную замкнутую поверхность, полностью заключенную в пределах тела. Поскольку при равновесии зарядов поле в каждой точке внутри проводника отсутствует, поток вектора электрического смещения через поверхность равен нулю  . Согласно теореме Гаусса алгебраическая сумма зарядов внутри поверхности также будет равна нулю.

Следовательно, при равновесии ни в каком месте внутри проводника не может быть избыточных зарядов - все они расположены на поверхности проводника с некоторой плотностью   . Т.к. в состоянии равновесия внутри проводника избыточных зарядов нет, удаление вещества из некоторого объема, взятого внутри проводника, никак не отразится на равновесном расположении зарядов. Таким образом, избыточный заряд распределяется на полом проводнике так же, как и на сплошном, т.е. по его наружной поверхности. На поверхности полости в состоянии равновесия избыточные заряды располагаться не могут.

Поле заряженного проводника, обусловленное электростатической индукцией, всегда вызывает перераспределение зарядов на всех соседних с ним проводниках. [2]

Если поле внутри заряженного проводника отсутствует, то объемная плотность зарядов в нем ( количество электричества в единице объема) всюду должна равняться нулю. Действительно, если бы в каком-либо малом объеме) проводника находился заряд q, то вокруг этого объема существовало бы электрическое поле.

Сообщенный проводнику заряд q распределяется по его поверхности так, чтобы напряженность поля внутри проводника была равна нулю. Если проводнику, уже несущему заряд q , сообщить еще заряд той же величины, то второй заряд должен распределиться по проводнику точно также, как и первый, в противном случае он создает в проводнике поле, не равное нулю. Таким образом, различные по величине заряды распределяются на удаленном от других тел (уединенном) проводнике подобным образом, т.е. отношение плотностей заряда в двух произвольных точках поверхности проводника при любой величине заряда будет одно и то же.

Отсюда вытекает, что потенциал уединенного проводника пропорционален находящемуся на нем заряду. Действительно, увеличение в некоторое число раз заряда приводит к увеличению в тоже число раз напряженности поля в каждой точке окружающего проводника пространства, т.е.

Вводя соответствующий коэффициент пропорциональности, запишем   или

(15.2)

где С - называется электроемкостью.

Таким образом, электроемкость уединенного проводника есть физическая величина численно равная величине заряда, который необходимо сообщить данному проводнику для увеличения его потенциала на единицу. В СИ единицей емкости является Фарад (Ф).

Определим электроемкость уединенного шара. Потенциал заряженного шара радиуса R

Сравнивая с   получаем

^{Для получения устройств, которые при небольшом относительно среды потенциале накапливали бы на себе (конденсировали) заметные по величине заряды используют тот факт, что электроемкость проводника возрастает при приближении к нему других тел. Действительно, под действием поля, создаваемого заряженными проводниками, на поднесенном к нему теле возникают индуцированные (на проводнике) или связанные (на диэлектрике) заряды. Заряды, противоположные по знаку заряду проводника q располагаются ближе к проводнику, чем одноименные с q, и, следовательно, оказывают большое влияние на его потенциал}

Поэтому при поднесении к заряженному проводнику какого либо тела напряженность поля   уменьшается, а, следовательно, уменьшается потенциал проводника. Согласно уравнение   это означает увеличение емкости проводника.

Конденсатор состоит из двух проводников (обкладок), разделенных прослойкой диэлектрика. При приложении к проводнику некоторой разности потенциалов его обкладки заряжаются равными по величине зарядами противоположного знака. Под электроемкостью конденсатора понимается физическая величина, пропорциональная заряду q и обратно пропорциональна разности потенциалов между обкладками

Определим емкость плоского конденсатора.

Если площадь обкладки S , а заряд на ней q, то напряженность поля между обкладками

С другой стороны разность потенциалов между обкладками   откуда

^{Билет№13.} Энергия систем точечных зарядов, заряженного проводника, заряженного конденсатора, энергия электростатического поля, плотность энергии.

Найдем сначала выражение для потенциальной энергии системы двух точечных зарядов   и   , находящихся на расстоянии   . Когда заряды удалены друг от друга на бесконечность, они не взаимодействуют. Положим в этом случае их энергию равной нулю. Сблизим заряды на заданное расстояние   . При этом мы должны будем совершить работу против электрических сил, которая пойдет на увеличение потенциальной энергии системы. Сближение зарядов можно произвести, приближая   к   либо   к   .Работа переноса заряда   из бесконечности в точку, удаленную от   на

где   - потенциал, создаваемый зарядом   в той точке, в которую перемещается заряд   . Аналогично работа переноса заряда   из бесконечности в точку, удаленную от   на   , равна

где   - потенциал, создаваемый зарядом   в той точке, в которую перемещается заряд   . Значение работ в обоих случаях одинаковы, и каждое из них выражает энергию системы

Для того чтобы в выражение энергии системы оба заряда входили симметрично, запишем его следующим образом:

Эта формула дает энергию системы двух зарядов. Перенесем из бесконечности еще один заряд   и поместим его в точку, находящуюся на расстоянии   от   и   от   . При этом совершим работу

где   - потенциал, создаваемый зарядами   и   в той точке, в которую мы поместили заряд   . В сумме с   или   работа   будет равна энергии трех зарядов:

Последнее выражение можно привести к виду

Добавляя к системе Зарядов последовательно   и т.д., можно убедиться в том, что в случае n зарядов потенциальная энергия системы равна

(16.1)

где   - потенциал, создаваемый в той точке, где находится   , всеми зарядами, кроме i-го.

Если уединенный проводник имеет заряд q, то вокруг него существует электрическое поле, потенциал которого на поверхности проводника равен   , а емкость - С. Увеличим заряд на величину dq. При переносе заряда dq из бесконечности должна быть совершена работа равная   . Но потенциал электростатического поля данного проводника в бесконечности равен нулю   . Тогда

При переносе заряда dq с проводника в бесконечность такую же работу совершают силы электростатического поля. Следовательно, при увеличении заряда проводника на величину dq возрастает потенциальная энергия поля, т.е.

Проинтегрировав данное выражение, найдем потенциальную энергию электростатического поля заряженного проводника при увеличении его заряда от нуля до q:

Применяя соотношение   , можно получить следующие выражения для потенциальной энергии W:

(16.2)

Для заряженного конденсатора разность потенциалов (напряжение) равна   поэтому соотношение для полной энергии его электростатического поля имеют вид

Билет№14. Эл.ток. виды тока. Сила и плотность тока.

Всякое упорядоченное движение заряженных частиц называется электрическим током. За направление тока условно принимают направление движения положительных зарядов. Электрический ток, проходящий через данную поверхность, характеризуется силой тока I.

Сила тока есть скалярная величина, численно равная заряду dq, который переноситься через площадку S в единицу времени, т.е.

(17.1)

Если за любые равные промежутки времени через любое сечение проводника проходят одинаковые количества электричества и направление движения зарядов не изменяется, то такой ток называется постоянным и тогда I=q/t. В системе СИ единица тока является основной и носит название - Ампер.

Электрический ток может быть распределен по поверхности, через которую он течет, неравномерно. Для характеристики направления электрического тока в различных точках рассматриваемой поверхности и распределения силы тока по этой поверхности вводится вектор плотности тока   Он совпадает по направлению с движением положительно заряженных частиц -носителей заряда и численно равен отношению силы тока dI сквозь малый элемент поверхности, нормальной к направлению движения заряженных частиц, к площади dS этого элемента

(17.2)

Если ток постоянный, то выражение (17.2) можно переписать в виде:

т.е. плотность тока   есть векторная величина, направленная вдоль вектора скорости упорядоченного движения положительных зарядов и численно равная количеству электричества, протекающего за единицу времени через единицу площади, ориентированной перпендикулярно току.

Билет№15. Закон Ома для однородного участка цепи в интегрированной и дифференциальной форме. Сопротивление проводников

Ом экспериментально установил закон, согласно которому сила тока, текущего по однородному металлическому проводнику, пропорциональна падению напряжения U на проводнике:

(17.5)

Однородным называется участок цепи, в котором не действуют сторонние силы.

Величина R называется электрическим сопротивлением проводника. Единицей сопротивления служит Ом, равный сопротивлению такого проводника, в котором при напряжении 1В течет ток в 1 А.

Величина сопротивления зависит от формы и размеров проводника, а также от свойств материала, из которого он сделан. Для однородного цилиндрического проводника .

где   - длина проводника, S - площадь поперечного сечения,   - зависящий от свойств материала коэффициент, называемый удельным электрическим сопротивлением вещества.

Величина обратная сопротивлению называется проводимостью

Для большинства металлов удельное сопротивление растет с температурой приблизительно по линейному закону.

где   - удельное сопротивление при 0°С, t - температура в градусах Цельсия,   - постоянный коэффициент, численно равный примерно 1/273.Закон Ома можно записать в дифференциальной форме. Выделим в проводнике элементарный цилиндрический объем dV с образующими, dlпараллельными вектору плотности тока   в данной точке. Через поперечное сечение dS цилиндра течет ток силой   . Напряжение, приложенное к цилиндру, равно   , где Е - напряженность поля в данном месте. Сопротивление цилиндра   . Подставив эти значения в уравнение (17.5), получим

Носители заряда в каждой точке движутся в направлении вектора   . Поэтому направления векторов   и   совпадают. Таким образом, можно написать

Закон Ома в интергральной форме.

^{Для любой точки внутри проводника напряженность   результирующего поля равна сумме напряженности поля кулоновских сил и поля сторонних сил   . Подставляя в (17.6), получим}

^{Умножим скалярно обе части на вектор   , численно равный элементу   длины проводника и направленный по касательной к проводнику в ту же сторону, что и вектор плотности тока}

^{Так как скалярное произведение совпадающих по направлению векторов   и   , равно произведению их модулей, то это равенство можно переписать в виде}

^{С учетом}

^{Интегрируя по длине проводника   от сечения 1 до некоторого сечения 2 и учитывая, что сила тока во всех сечениях проводника одинакова, получаем}

(17.7)

^{Интеграл   численно равен работе, совершаемой кулоновскими силами при перенесении единичного положительного заряда с точки 1 в точку 2. В электростатике было показано, что}

^{Таким образом, где   и   - значение потенциала в т.1 и т.2.}

^{Интеграл, содержащий вектор   напряженности поля, сторонних сил, представляет собой эдс   , действующей на участке 1-2}

(17.9)

^{Интеграл}

(17.10)

^{равен сопротивлению участка цепи 1-2.}

^{Подставляя (17.10), (17.9) и (17.8) в (17.7), окончательно получим}

(17.11)

^{Последнее уравнение выражает собой закон Ома в интегральной форме для участка цепи, содержащего эдс и формулируется следующим образом: падение напряжения на участке цепи равно сумме падений электрического потенциала на этом участке и эдс всех источников электрической энергии, включённых на участке.}

^{При замкнутой внешней цепи сумма падений электрических потенциалов и эдс источника равна сумме падений напряжения на внутреннем сопротивлении источника и во всей внешней цепи  где   или   Отсюда}

Билет№16. ЭДС проводников, закон Ома для неоднородного участка и полной цепи.

Сторонние силы совершают работу по перемещению электрических зарядов. Физи­ческая величина, определяемая работой, совершаемой сторонними силами при переме­щении единичного положительного заряда, называется электродвижущей силой (э.д.с.), действующей в цепи:

(97.1)

Эта работа производятся за счет энергии, затрачиваемой в источнике тока, поэтому величину можно также называть электродвижущей силой источника тока, включен­ного в цепь. Часто, вместо того чтобы сказать: «в цепи действуют сторонние силы», говорят: «в цепи действует э.д.с.», т. е. термин «электродвижущая сила» употребляет­ся как характеристика сторонних сил. Э.д.с., как и потенциал, выражается в вольтах (ср. (84.9) и (97.1)).

Сторонняя сила F_ст, действующая на заряд Q₀, может быть выражена как

где Е — напряженность поля сторонних сил. Работа же сторонних сил по перемещению заряда Q₀ на замкнутом участке цепи равна

(97.2)

Разделив (97.2) на Q₀, получим выражение для э. д. с., действующей в цепи:

т. е. э.д.с., действующая в замкнутой цепи, может быть определена как циркуляция вектора напряженности поля сторонних сил. Э.д.с., действующая на участке 1—2, равна

(97.3)

На заряд Q₀ помимо сторонних сил действуют также силы электростатического поля F_e=Q₀E. Таким образом, результирующая сила, действующая в цепи на заряд Q₀, равна

Работа, совершаемая результирующей силой над зарядом Q₀ на участке 1—2, равна

Используя выражения (97.3) и (84.8), можем записать

(97.4)

Для замкнутой цепи работа электростатических сил равна нулю (см. § 83), поэтому в данном случае

Напряжением U на участке 1—2 называется физическая величина, определяемая работой, совершаемой суммарным полем электростатических (кулоновских) и сторон­них сил при перемещении единичного положительного заряда на данном участке цепи. Таким образом, согласно (97.4),

Понятие напряжения является обобщением понятия разности потенциалов: напря­жение на концах участка цепи равно разности потенциалов в том случае, если на этом участке не действует Э.д.с., т. е. сторонние силы отсутствуют.

Билет№17. Основы классической теории проводимости металлов. Вывод закона Ома. Сравнение эксперим. И теоретич. Зависимостью проводников металлов от температуры.

Исходя из представлений о свободных электронах, Друде разработал классическую теорию электропроводности металлов, которая затем была усовершенствована Лоренцем. Друде предположил, что электроны проводимости в металле ведут себя подобно молекулам идеального газа. В промежутках между соударениями они движутся совершено свободно, пробегая в среднем некоторый путь   . Правда в отличие от молекул газа , пробег которых определяется соударениями молекул друг с другом, электроны сталкиваются преимущественно не между собой, а с ионами, образующими кристаллическую решетку металла. Эти столкновения приводят к установлению теплового равновесия между электронным газом и кристаллической решеткой. Полагая, что на электронный газ могут быть распространены результаты кинетической теории газов, оценку средней скорости теплового движения электронов можно произвести по формуле   . Для комнатной температуры (  300К) вычисление по этой формуле приводит к следующему значению:   . При включении поля на хаотическое тепловое движение, происходящее, со скоростью   , накладывается упорядоченное движение электронов с некоторой средней скоростью   . Величину этой скорости легко оценить, исходя из формулы, связывающей плотность тока j с числом n носителей в единице объема, их зарядом е и средней скоростью   :

(18.1)

Предельная допустимая техническими нормами плотность тока для медных проводов составляет около 10 А/мм² = 10⁷ А/м². Взяв для n=10²⁹ м^-3, получим

Таким образом, даже при больших плотностях тока средняя скорость упорядоченного движения зарядов в 10⁸ раз меньше средней скорости теплового движения

Вывод закона Ома.

Друде считал, что сразу после очередного соударения электрона с ионом кристаллической решетки скорость упорядоченного движения электрона равна нулю. Предположим, что напряженность поля не изменяется. Тогда под действием поля электрон получит постоянное ускорение равное

и к концу пробега скорость упорядоченного движения достигнет значения

(18.2)

где t - среднее время между двумя последовательными соударениями электрона с ионами решетки. Друде не учитывал распределение электронов по скоростям и приписывал всем электронам одинаковое значение средней скорости   . В этом приближении   , где   - среднее значение длины свободного пробега,   - скорость теплового движения электронов. Подставим это значение t в формулу (18.2)

Скорость изменяется за время пробега линейно. Поэтому ее среднее (за пробег) значение равно половине максимального

Подставив это выражение в

получим

Плотность тока оказалась пропорциональной напряженности поля. Следовательно, мы получили закон Ома. Согласно   коэффициент пропорциональности между j и Е представляет собой проводимость

(18.3)

Если бы электроны не сталкивались с ионами решетки, длина свободного пробега, а, следовательно, и проводимость были бы бесконечно велики. Таким образом, электрическое сопротивление металлов обусловлено соударениями свободных электронов с ионами.

Билет№18. электромагнитное взаимодействие джижущихся зарядов.

Горох блять!!!!

Билет№19. магнитные поля перенного тока. Закон био-савара-лапласса.

Магнитное поле постоянных токов различной формы изучалось французскими учеными Ж. Био (1774—1862) и Ф. Саваром (1791—1841). Результаты этих опытов были обобщены выдающимся французским математиком и физиком П. Лапласом.

Закон Био — Савара — Лапласа для проводника с током I, элемент dl которого создает в некоторой точке А индукцию поля dB, записывается в виде

(110.1)

где dl — вектор, по модулю равный длине dl элемента проводника и совпадающий по направлению с током, r—радиус-вектор, проведанный из элемента dl проводника в точку А поля, r — модуль радиуса-вектора r. Направление dB перпендикулярно dl и r, т. е. перпендикулярно плоскости, в которой они лежат, и совпадает с касательной к линии магнитной индукции. Это направление может быть найдено по правилу нахождения линий магнитной индукции (правилу правого винта): направление враще­ния головки винта дает направление dB, если поступательное движение винта соответ­ствует направлению тока в элементе.

Модуль вектора dB определяется выражением

(110.2)

где  — угол между векторами dl и r.

Для магнитного поля, как и для электрического, справедлив принцип суперпозиции: магнитная индукция результирующего поля, создаваемого несколькими токами или движущимися зарядами, равна векторной сумме магнитных индукций складываемых полей, создаваемых каждым током или движущимся зарядом в отдельности:

(110.3)

Билет№20. расчет магнитного поля прямого проводника с током

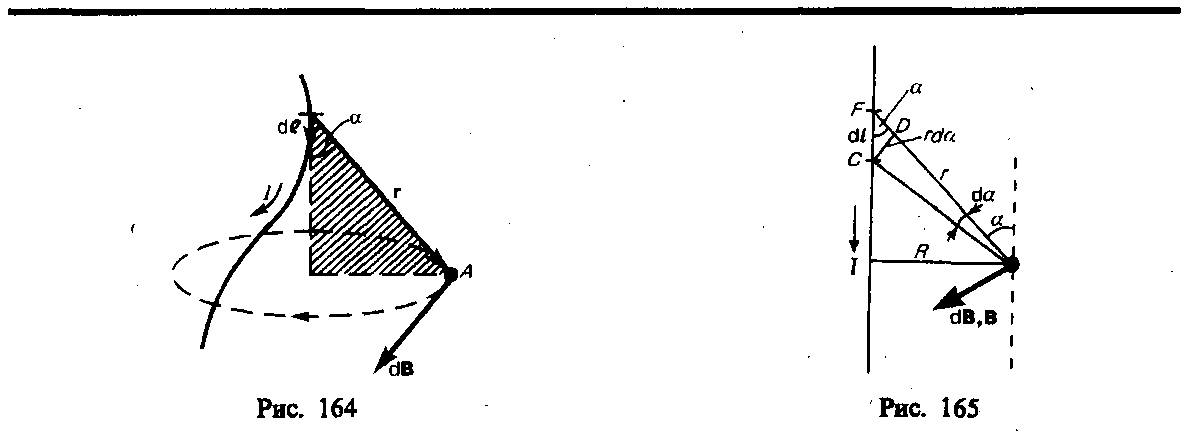

1. Магнитное поле прямого тока — тока, текущего по тонкому прямому проводу бесконечной длины (рис. 165). В произвольной точке А, удаленной от оси проводника на расстояние R, векторы dB от всех элементов тока имеют одинаковое направление, перпендикулярное плоскости чертежа («к вам»). Поэтому сложение векторов dB можно заменить сложением их модулей. В качестве постоянной интегрирования выберем угол  (угол между векторами dl и r), выразив через него все остальные величины. Из рис. 165 следует, что

(радиус дуги CD вследствие малости dl равен r, и угол FDC по этой же причине можно считать прямым). Подставив эти выражения в (110.2), получим, что магнитная индук­ция, создаваемая одним элементом проводника, равна

(110.4)

Так как угол  для всех элементов прямого тока изменяется в пределах от 0 до , то, согласно (110.3) и (110.4),

Следовательно, магнитная индукция поля прямого тока

Билет№21. расчет магнитного поля кругового тока

Магнитное поле в центре кругового проводника с током (рис. 166). Как следует из рисунка, все элементы кругового проводника с током создают в центре магнитные поля одинакового направления — вдоль нормали от витка. Поэтому сложение век­торов dB можно заменить сложением их модулей. Так как все элементы проводника перпендикулярны радиусу-вектору (sin =1) и расстояние всех элементов проводника до центра кругового тока одинаково и равно R, то, согласно (110.2),

Тогда

Следовательно, магнитная индукция поля в центре кругового проводника с током

Билет№22. циркуляция вектора магнитной индукции. Теорема циркуляции.

Аналогично циркуляции вектора напряженности электростатического поля (см. § 83) введем циркуляцию вектора магнитной индукции. Циркуляцией вектора В по заданно­му замкнутому контуру называется интеграл

где dl — вектор элементарной длины контура, направленной вдоль обхода контура, B_l=Bcos — составляющая вектора В в направлении касательной к контуру (с учетом выбранного направления обхода),  — угол между векторами В и dl.

Закон полного тока для магнитного поля в вакууме (теорема о циркуляции вектора В):

циркуляция вектора В по произвольному замкнутому контуру равна произведению магнитной постоянной ₀ на алгебраическую сумму токов, охватываемых этим кон­туром:

(118.1)

где n — число проводников с токами, охватываемых контуром L произвольной формы. Каждый ток учитывается столько раз, сколько раз он охватывается контуром. Положительным считается ток, направление которого образует с направлением обхода по контуру правовинтовую систему; ток противоположного направления считается отрицательным.

Билет№23. расчет магнитного поля прямого соленоида и тороида

Рассчитаем, применяя теорему о циркуляции, индукцию магнитного поля внутри соленоида. Рассмотрим соленоид длиной l, имеющий N витков, по которому течет ток. Длину соленоида считаем во много раз больше, чем диаметр его витков, т. е. рассматриваемый соленоид бесконечно длинный. Экспериментальное изучение магнитного поля соленоида показывает, что внутри соленоида поле является однородным, вне соленоида — неоднородным и очень слабым.

Чем соленоид длиннее, тем меньше магнитная индукция вне его. Поэтому приближенно можно считать, что поле бесконечно длинного соленоида сосредоточено целиком внутри него, а полем вне соленоида можно пренебречь.

Для нахождения магнитной индукции В выберем замкнутый прямоугольный кон­тур ABCDA, как показано на рис. 175. Циркуляция вектора В по замкнутому контуру ABCDA, охватывающему все N витков, согласно (118.1), равна

Интеграл по ABCDA можно представить в виде четырех интегралов: по АВ, ВС, CD и DA. На участках АВ и CD контур перпендикулярен линиям магнитной индукции и B_l=0. На участке вне соленоида B=0. На участке DA циркуляция вектора В равна Вl (контур совпадает с линией магнитной индукции); следовательно,

(119.1)

Из (119.1) приходим к выражению для магнитной индукции поля внутри соленоида (в вакууме):

(119.2)

Получили, что поле внутри соленоида однородно (краевыми эффектами в областях, прилегающих к торцам соленоида, при расчетах пренебрегают). Однако отметим, что вывод этой формулы не совсем корректен (линии магнитной индукции замкнуты, и интеграл по внешнему участку магнитного поля строго нулю не равен). Корректно рассчитать поле внутри соленоида можно, применяя закон Био — Савара — Лапласа; в результате получается та же формула (119.2).

Важное значение для практики имеет также магнитное поле тороида — кольцевой катушки, витки которой намотаны на сердечник, имеющий форму тора (рис. 176). Магнитное поле, как показывает опыт, сосредоточено внутри тороида, вне его поле отсутствует.

Линии магнитной индукции в данном случае, как следует из соображений симмет­рии, есть окружности, центры которых расположены по оси тороида. В качестве контура выберем одну такую окружность радиуса r. Тогда, по теореме о циркуляции (118.1), B2r=₀NI, откуда следует, что магнитная индукция внутри тороида (в вакууме)

где N — число витков тороида.

Если контур проходит вне тороида, то токов он не охватывает и B2r=0. Это означает, что поле вне тороида отсутствует (что показывает и опыт).
