11. Выбрать цементировочные головки для цементирования кондуктора и эксплуатационной колонны. Дать технические характеристики и рисунок.

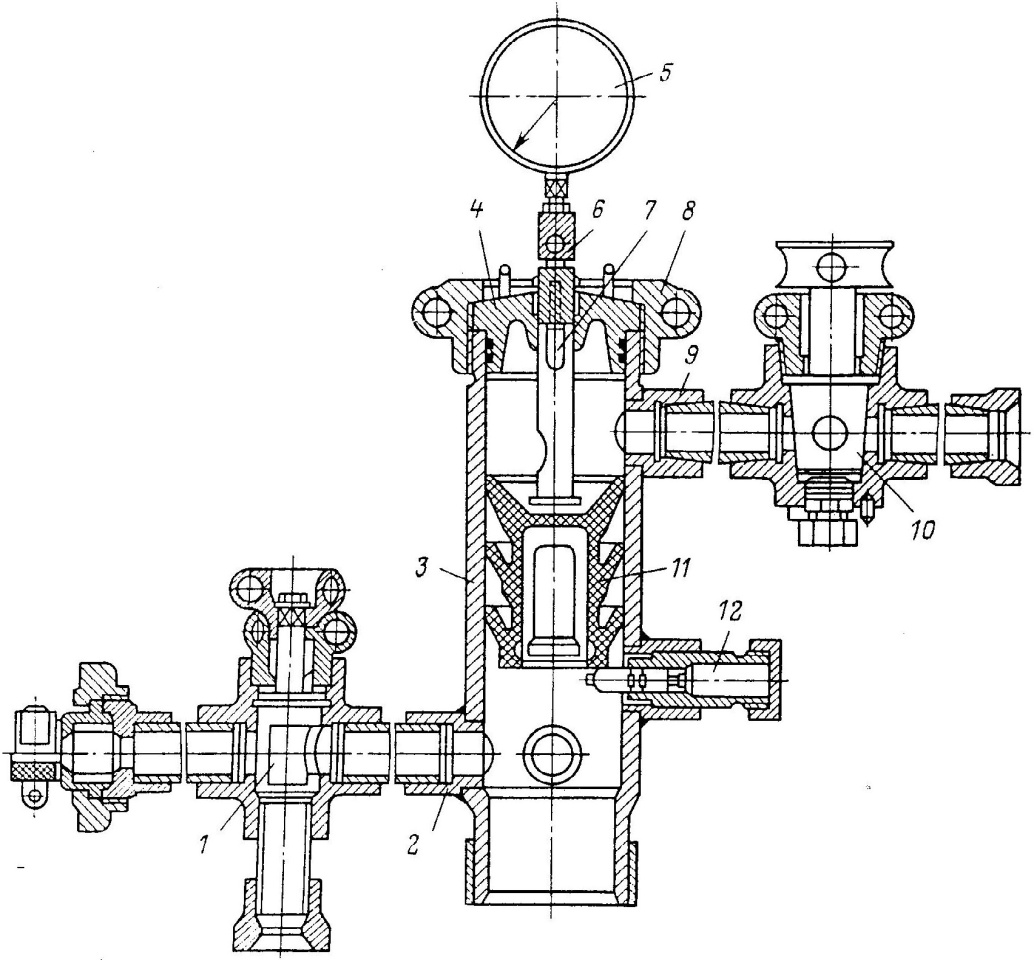

Рис. 18. Цементировочная головка

Таблица 11

Шифр	Диаметр обсадной колонны, мм	L,мм	H,мм	p,кгс/см2	Число подсоединяемых линий	Масса, кг	Резьба по ГОСТ 632-64
							А	Б
На колонну
ГУЦ 140-168х400-1	140	1148	875	400	5	255	168	140,146
На кондуктор
ГУЦ 219-245х320-1	245	1125	970	320	5	333	245	219

12. Выбрать продавочные пробки для цементирования кондуктора и эксплуатационной колонны. Дать рисунок и технические характеристики.

Цементировочные пробки. Цементировочные пробки применяют для ограничения загрязнения цементного раствора буровым и разделяют цементный раствор снизу и сверху при движении по обсадной колонне. Пробки изготовляются литыми из алюминия или из резины и легко разбуриваются. Корпус пробки имеет ребристую форму, чтобы удалять с внутренней поверхности обсадной колонны пленку бурового или цементного раствора. Пробки делятся на нижние и верхние.

Рис. 19. Пробка продавочная

Таблица 12

Шифр	Диаметр обсадной колонны, мм	Уплотняемый диаметр, мм		Допустимый перепад давления ∆p,кгс/см2	D, мм	H,мм	Масса, кг
		макси- мальный	мини-мальный
В кондукторе ПВЦ 219-245 В эксплуатационной колонне ПВЦ 140-168	245 140	- -	- -	- -	235 158	290 205	18 5

13. Выбрать шаблоны для проверки внутренней полости обсадных труб перед свинчиванием, дать рисунок. Технология работы. Техническая характеристика шаблонов.

Шаблоны применяются для проверки внутренней полости обсадных труб. Шаблон пропускается через каждую трубу, подтаскиваемую с мостков на рабочую площадку, когда она находится в наклонном положении.

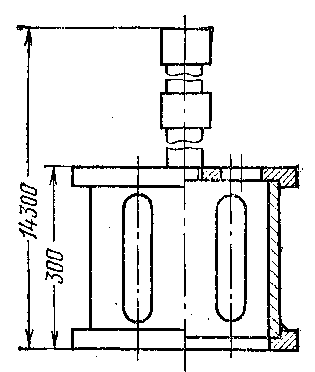

Рис.21. Шаблон для обсадных труб

Таблица 14

Наружный диаметр, мм	Диаметр шаблона для труб с толщиной стенки, мм								Масса, кг
	7	8	9	10	11	12	14	Шаблона без ручки (средняя)			Всего комплекта с ручкой
Для направления Для кондуктора 245 Для эксплуатационной колонны 140	226,5 122,7	224,5 120,7	222,5 118,7	220,5 116,7	- 114,7	216,5 -	212,5 -			10,20 2,75		80,5 37,5
