Горный компас и его использование при вызначэнни элементов залегания слоев.

Вид горного компаса и его элементы отраженный на рисунке (рис. 16). Значэнни азимутаў просциранния и падения снимаются с лимба компаса, яки разделенный на 360 делений по одному градусе каждой. Адлик делений идзе против гадзиннай стрэлки, что удобно для определения азимутаў по показаниям северного конца магнитнай стрэлки.

В случаях, когда верх слоя находится на поверхности параметры элементов залегания слоя измеряются следующим образом. Для определения азимута просциранния слоя к паверхни слоя прилагают горный компас длинным краем с линейкай, приводят уровень на компасе в горизонтальной становишча и снимают значение на лимбе по северному концу магнитнай стрэлки (обычно голубого цвета) после ее разарыетацыи (адпусканне фиксатара стрэлки).

Для определения азимута падения слоя к его прилагают горный компас коротким краем, наикироўваючы отметку "полночь" на компасе в бок линии падения слоя, приводят уровень на компасе в горизонтальной становишча и после разарыетацыи (адпусканне фиксатара стрэлки) магнитнай стрэлки снимают значение на лимбе. Определить азимут падения слоя можно и простыми падликами, кали известный азимут просциранния слоя, добавляя или вычитая от его 900, как это было аписана повыше в разделе 3.2.

Для определения угла падения слоя в горном компасе установленный отвес (клинометр) с дзяленнями от 00 к 900. Им пользуются тольки после тага, как зафиксавана магнитная стрелка. Горный компас прыладаецца краем, где знаходзицца клинометр, к линии падения слоя, нацискаецца кнопка для расфиксавання отвеса, определяется угол падения по показанию отвеса.

40. Складки течения или нагнетания свойственны горным породам с очень низкой вязкостью, таким, как глины, гипс, каменная соль, ангидрит, каменный уголь. При высоких температурах, когда вязкость резко понижается, способность к течению проявляют даже гнейсы, кварциты, известняки, мраморы и другие породы. Складки подобного типа характеризуются прихотливой, часто очень сложной формой.

41. В случаях наклона структурной плоскости картографирование проводиться более сложным способам. Исключением появляются случаи, когда наклоненная структурная плоскасца пересекает местность с равным горизонтальным рэл'ефам. На таких участках плоскость имеет выход также в виде прямой линии (линии распасцирання). В оставшихся случаях (при сложным рэл'ефе) линия выхада наклоненной плоскасци будет иметь канфигурацыю, которая зависит от форм рел'ефу и элементов залегання плоскасци.

Для того чтобы построить на карте выход наклоненной манаклинальнай структурной плоскасци, необходимо иметь тапаграфичную основу в горизонталях и данные о заляганни структурной плоскасци, которые замераны хотя б в одной кропке, какая привязано к рел'ефу, например точка А (рис. 27 а). Зная элементы залегания слоя (наклоненной плоскости) - азимут падения (стрелка), азимут раскидывания (отрезок перпендикулярный стрелке), угол падения (цифры около стрелки), можно вынести на топографическую карту с изагипсами рэл'ефу линию выхада на поверхность наклоненной структурной плоскости (геологическую границу). Делается это следующим образом. Перед тем, как начать пастраенни, надо вообразить манаклинальную однообразно наклоненную структурную плоскость, которая пересекается горизонтальными пласкасцями с равными интервалами высот с шагом, адпавядаючым шага изагипс рэл'ефу на топографической карте (в нашем случае 10 м) (рис. 27, б). На пересечения паверхни наклоненного слою с серией горизонтальных пласкасцяў получим параллельные линии, которые находятся на плоскости слоя, показывают его одинаковые гипсаметрычныя отметки (изалинии) и называются стратаизагипсами.

Далее наша задача вынести эти стратаизагипсы на топографическую карту - спраекцыраваць наклоненную структурную плоскость на горизонтальную поверхность. Чем меньшы угол падения структурной плоскасци, тем большей будет расстояние между изагипсами на проекции структурной плоскости на горизонтальной поверхности карты. И наоборот, чем больший угол падения, тем почаще будут изагипсы, праведзенныя с тем самым вертикальным интэрвалам (шагам изагипсаў). Расстояние между праекцыями изагипс линий распасцирання, какие проведенный с одинаковым вертикальным интэрвалам, называют заложением. Величына заложения пропорционально косинусу угла падения структурной плоскасци.

Как видим, чтобы вынести стратаизагипсы на топографическую карту нам не обойтись без учета угла падения структурной плоскости. Для этого требуется построить график заложения, который еще называется масштабом заложения. Он представляет собой проекцию изагипс (линий распасцирання) проведенных на структурной плоскасци с одинаковым высотным интэрвалам на вертикальную плоскость (рис. 27, в). Как видимо на графику заложения, расстояние между стратаизагипсами по горизонтали (а) создано в итога пересечения угла падения (равным в нашем примере 250) с горизонтальными прямыми, проведенными через отметки высот в масштабе топокарты с шагом, адпавядаючым шага стратаизагипс (изагипс рельефа): 150, 140, 130 и г.д. (рис. 27, в).

Следующим шагам построения линии выхада на поверхность рэл'ефу наклоненной структурной плоскости появляется вынесенне на топографическую карту стратаизогипс картируемой плоскости. От точки А, в какой известный элементы залегания слоя, откладываются линии, параллельные линии раскидывания с расстоянием а, какая вычисленно посредством графика заложения. На топокарте точка А, в какой наклоненная структурная плоскость выходить на поверхность, находиться на высоты 100 м. Такую же высоту имеет и стратаизагипса, которая проходить через точку А. Стрелка условного знака в кропке А показывает направление падения слоя (наклон структурной плоскости). Именно в этом направлении происходит памяньшэнне значений стратаизагипс. В противоположный бок наблюдается их увеличение. Наносиць линии распасцирання (изагипсы) структурной плоскасци с точки А на карте надо как в бок падения, да и в бок восстания.

После того, как стратаизагипсы наклоненной структурной плоскости вынесенный на топографическую карту, нецяжка найти точки выхада этой плоскости на поверхность рэл'ефу. Это будут точки пересечения стратаизагипс и изалиний рэл'ефу с одинаковыми гипсаметрычными отметками (равными высотами). Не представляет сложности далее постепенно соединить эти точки между собой и получить линию выхода наклоненной структурной плоскости на поверхность рэл'ефу (прерывистая линия на рисунке 27, а). Форма линии выхода структурной плоскасци на поверхность рэл'ефу (дневную поверхность), ее изгибы зависеть от элементов залегания плоскасци и рэл'ефу мясцовасци, то есть, от частоты распределения линий раскидывания (стратаизагипс) плоскасци и от канфигурацыи горизонталей.

Для построения карты выхода наклоненной структурной плоскости можно использовать специальную палетку (масштабную линейку).

Для этого сначала надо вычэрциць график масштабо заложения. На лисце милиметровай бумаги в масштабе карты наносят сечение горизонталей. От верхней гарызантали на масштабе заложения (в нашем примере 150 м) ўниз проводят линию падения под углом 25°, которая пересячэ горизонтальные линии и в проекции на вертикальную плоскость (полю) даст величыню заложения, какая равная отрезку а.

Величыню заложения можно определить и математическо, зная угол падения и один с катетов (превышение между стратаизагипсами по вертикали). Для этого известные цифры надо подставить в формулу прямоугольного трохкутника:

а = /tg , а ли = ctg .

После этого величыню заложения наносят на палетку, масштабную линейку ли, которую прилагают к топографической карты в горизонталях, совмещая соответствующую отметку на палетке и в точке А, где известный элементы залегания наклоненной структурной плоскасци. От этой точки откладываем метки с палетки (масштабной линейки) и через них проводим линии параллельные линии раскидывания (стратаизагипсы). Точки пересечения одноименных линий раскидывания и горизонталей рэл'ефу соединяют последовательно плаўнай линияй. Это линия и будет линияй выхада плоскасци на земную поверхность (см. рис. 27, штриховая линия).

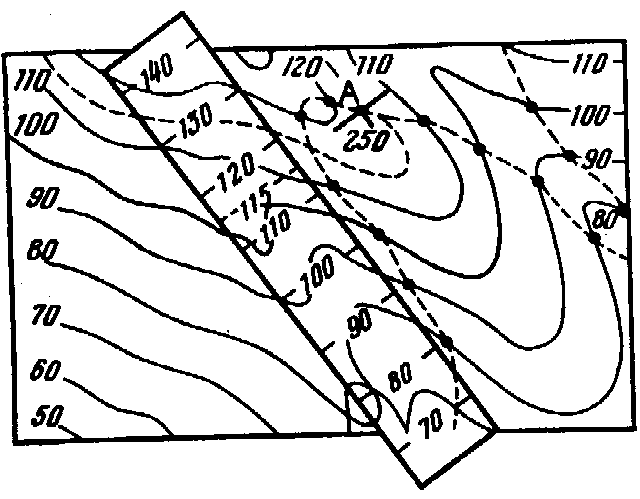

Почаще встречающимися и более сложными в картографировании появляются случаи когда точка с известными характеристиками залегания слоя (структурной поверхности) попадает между двумя гарызанталями. Для построения линии выхада на поверхность плоскости в таких случаях надо правесци промежуточную горизонталь. Она проводиться путем простой интэрпаляцыи между известными горизонталями (рис. 28). Например, точка А попадает между горизонталями 120 и 110 м. Через точку А проводим линию, перпендикулярную к названных горизонталей, и находим высоту на которой находиться точка А - в нашем примере 115 м. Путям интерполяции через точку А и дополнительные точки с отметкой 115 м, сохраняя пропорцию расстояния между горизонталями 120 и 110 м, проводим дополнительную промежуточную горизонталь, гипсаметрычная отметка которой соответствует высоте точки А. Промежуточные гарызантали могут наноситься путем змыкання линий выхада структурной плоскасци на грэбянях возвышенностей или на дне далин. Далее, для того чтобы нанести дополнительные точки выхада плоскости на поверхность на палетке (масштабной линейке) также выносят дополнительную метку 115 м между отметками 120 и 110 м. Именно эту метку совмещают с точкой А, прилагая палетку или масштабную линейку к линии распасцирання таким чына, чтобы меньшыя отметки были направленный в бок падения плоскасци (на южный восток в нашем примере). Линейку подвигают вдоль стратаизагипсы 115 м на которой находиться точка А по усей даследуемай поверхности карты, находя и отмечая точки пересечения линий распасцирання (стратаизагипс) с аднайменными гарызанталями на карте. Дальнейшие действия по восстановлению линии выхада наклоненной структурной плоскости на дневную поверхность делается способом описанным повыше.

Дополнительные точки между изагипсами на топографической карте отмечаются и в случаях, кали расстояние от одной точками выхада к второй значительная и не известного точно изгиб линии выхада между двумя гарызанталями, которые адмалёваюць сложные формы рэл'ефу. Интерполяция и построение линии выхада с использованием дополнительных точек проводиться способом, описанным в предыдущем абзаце. Чаще всего дополнительные точки и линии на карту не выносятся, а живопишутся на палетке ци на линейке масштаба зало-жэння. Все вспомогательные линии (стратаизагипсы, дополнительные изагипсы сотоварищи), которые проводятся при построении выхада плоскасци на дневную поверхность на карте или плане, исполняются тонкими, наносятся простым карандашом и после выполнения построения линии выхода плоскости стираются.
