2 Основные характеристики цепных передач

2.1 Основные геометрические характеристики цепи

Шаг цепи, (Р) т.е. расстояние между осями двух ближайших шарниров цепи и ширина (В) цепи. А основная силовая характеристика - разрушающая нагрузка цепи (Q), устанавливаемая опытным путем. Известно, что

. (242)

Центры шарниров цепи при зацеплении с зубьями звездочки располагаются на делительной окружности звездочки. Делительный диаметр звездочки.

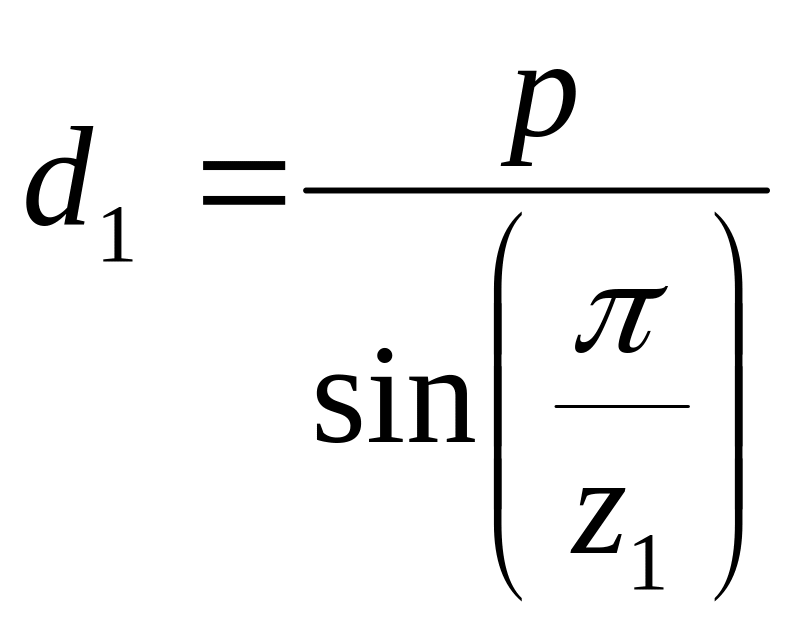

, (243)

где р - шаг цепи мм принимают по ГОСТ 13568-97:

(12,7 мм; 15,87 мм; 19,05 мм; 25,4 мм; 31,75 мм). Чем больше шаг, тем выше нагрузочная способность цепи, но сильней удар звена о зуб в период набегания на звездочку, меньше плавность, бесшумность и долговечность передачи. При больших скоростях применяют цепи с малым шагом; Z - число зубьев звездочки. Диаметр вершин d_a, диаметры впадин d_f зубьев звездочки определяются ГОСТ 591-69.

2.2 Передаточное число передачи

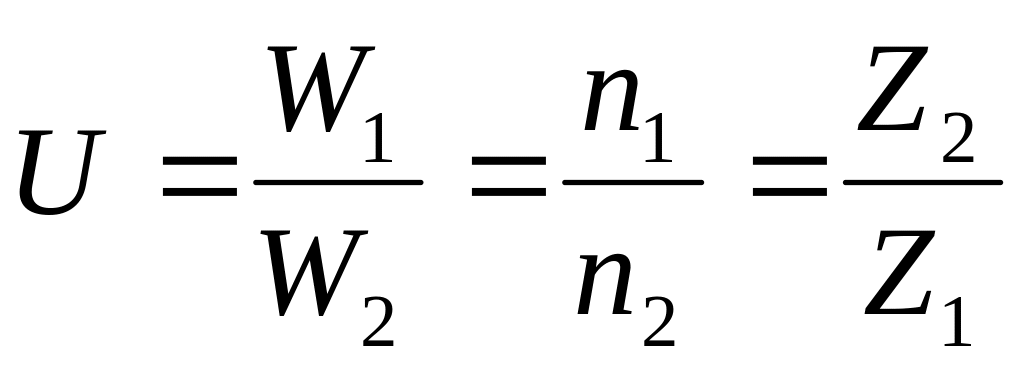

(244)

где n₁ n₂ - частоты вращения ведущей и ведомой звездочек (большой), об/мин;

W₁ W₂ - угловые скорости рад/с;

Z₁ Z₂ - числа зубьев ведущей и ведомой звездочек.

Цепные передачи используются главным образом для понижения

частоты вращения ведомого вала и соответствующего увеличения момента ведомого вала. Обычно для цепных передач рекомендуется принимать U≤8. В тихоходных передачах допускают U≤15 (ГОСТ 13552-81)_.

2.3 Средняя скорость цепи

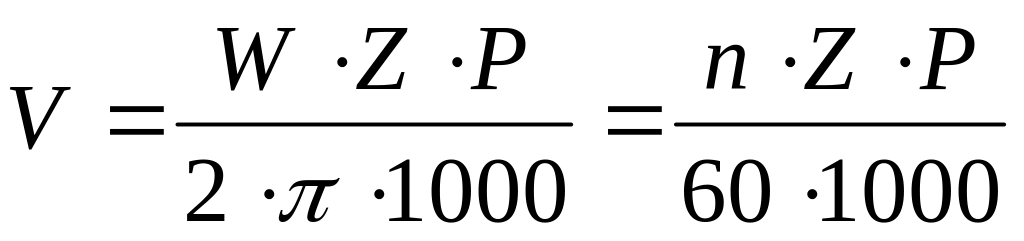

м/с, (245)

где Z - число зубьев звездочки;

n - частота вращения звездочки, об/мин;

P - шаг цепи, мм,

1. Частота вращения звездочек ограничиваются контактным напряжением сжатия, возникающим при ударе цепи о зубья звездочек и другими условиями. Допустимые частоты вращения малой звездочки приводятся в таблице справочников. n об/мин.

2. Износ шарниров, динамические нагрузки и шум передачи усиливаются с уменьшением числа зубьев малой звездочки.

Рекомендуемые числа зубьев малой звездочки приведена в табл 10.

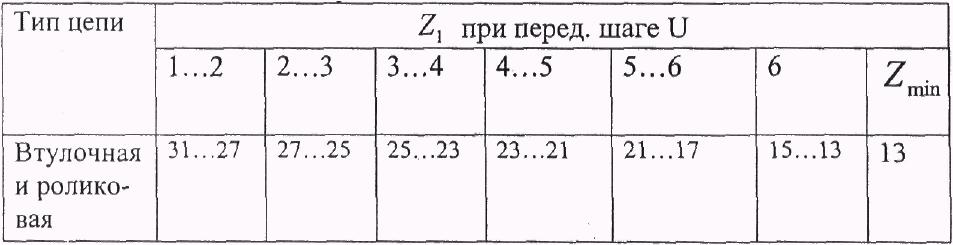

Таблица10 Рекомендуемые числа малой звёздочки

Однако по условиям соединения концов цепи нечетное число зубьев нежелательно.

2.4 Межосевое расстояние для втулочной цепи

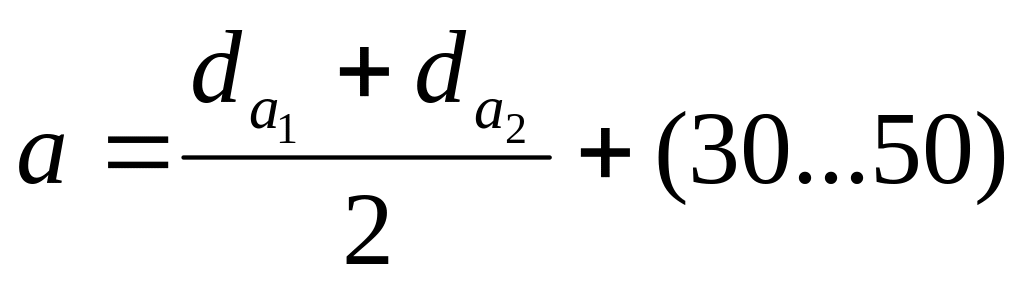

(при U≤3), (246)

(при U≥3), (247)

где - диаметры звездочек;

Для роликовой цепи:

a_max=80p ;

a_опт=(30…50)p .

2.5 Число звеньев цепи z3

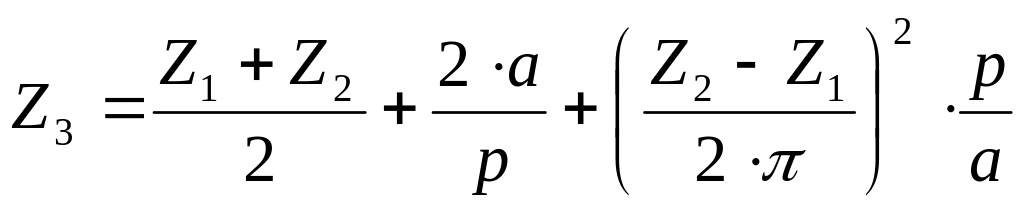

, (248)

где a - межосевое расстояние, предварительно принятое, мм;

_p - шаг цепи, мм;

Z₁ Z₂ - числа зубьев звездочек.

Вычисленное значение Z₃ округляют до ближайшего четного мм.По принятому числу звеньев цепи уточняют межосевое расстояние:

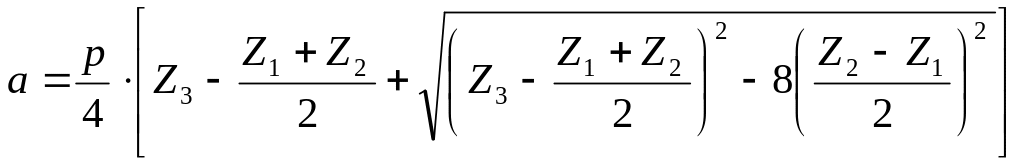

. (249)

Для нормальной работы передачи необходимо провисание холостой ветви примерно на 0,01 а, что достигается уменьшением расчетного межосевого расстояния на (0,002...0,004)a.
