3 Характеристики механических передач

Мощность N₁ на входе и N₂ на выходе Вт; быстроходность, которая выражается частотой вращения n₁, на входе и п₂ на выходе мин^-1,с^-1 или

угловыми скоростями ω₁ и ω ₂ ; ω = крутящие моменты на ведущем и

ведомом валах T₁ и Т₂ [Н·м]. Эти характеристики минимально необходимо и достаточно для проведения проектного расчета любой передачи. T₁ и Т₂ [Н·м] . Кроме основных различают производные характеристики:

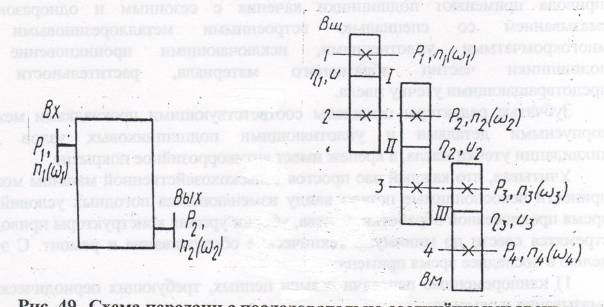

Рис. 49 Схема передачи с последовательно соединенными звеньями

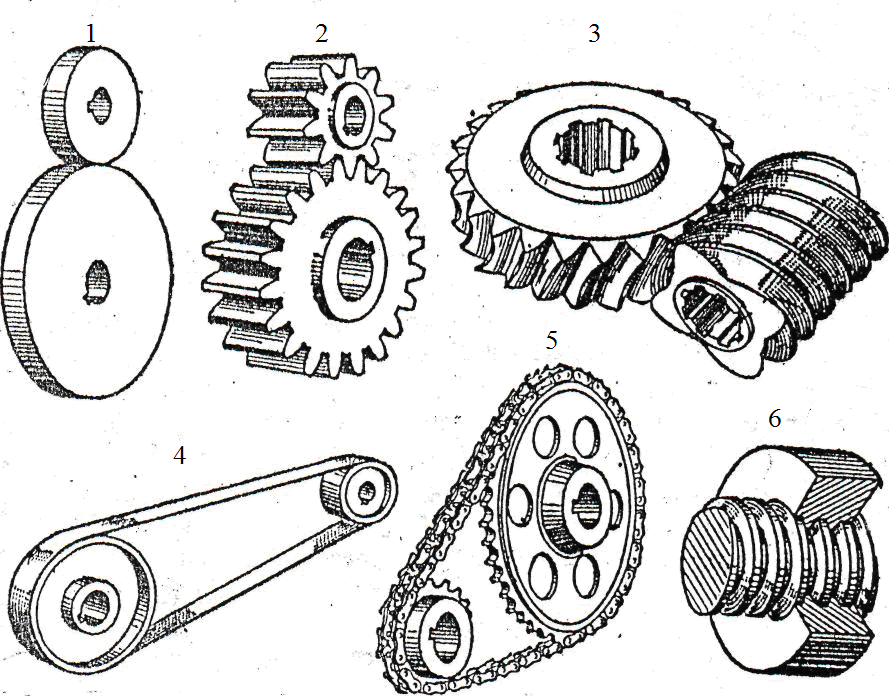

Рис. 50 Типы передач: 1 - фрикционная цилиндрическая;

2- зубчатая цилиндрическая; 3-червячная; 4- ременная; 5- цепная; 6 -резьбовая ходовая

1) коэффициент полезного действия (КПД):

, (110)

2) передаточное отношение, определяемое в направлении потока мощности:

, (111)

При i>1; n₁>n₂ - передача понижающая или редуктор. При i<l; n₁<n₂ -передача повышающая или мультипликатор.

Наибольшее распространение имеют понижающие передачи, так как частота вращения исполнительного механизма в большинстве случаев меньше частоты вращения двигателя. Передаточное число:

, (112)

U - является частным случаем передаточного отношения i. В отличии от i значение U>1 всегда больше единицы, всегда положительно и относится только к паре зубчатых колес и применяется в расчетных зависимостях.

Передачи выполняют с постоянным и переменным (регулируемым) передаточным отношением. Как те, так и другие широко распространены. Регулирования передаточного отношения может быть ступенчатым или бесступенчатым. Ступенчатое регулирование выполняют в коробках передач с зубчатыми колесами, в ременных передачах со ступенчатыми шкивами и т.п. Бесступенчатое регулирование - с помощью фрикционных или ременных вариаторов. Применение того или иного способа регулирования передаточного отношения зависит от конкретных условий работы машины, которую обслуживает передача. Ступенчатое регулирование дешевле и осуществляется более простым и надежным механизмом. Бесступенчатое регулирование способствует повышению производительности труда и качества работы вследствие выбора оптимального процесса. Кроме того, оно обеспечивает автоматизацию управления на ходу машины.

4 Кинематический расчет механического привода

Мощность на ведущем валу привода определяется по формуле:

(113)

где N₁ - мощность на ведущем валу привода, кВт; N₂ -мощность на ведомом валу привода, кВт;

η -К.П.Д. привода.

Коэффициент полезного действия привода определяется по формуле:

η = η₁ η₂ η₃…η_k

где η₁ - К.П.Д. 1-й передачи;

η₂ - К.П.Д. 2-ой передачи и т. д.;

η_k - число передач привода.

Таблица 7 3начение КПД различных передач с учетом потерь в
