2.6 Расчет винтов клеммовых соединений
Силу затяжки болта клеммового соединения, показанной на рис.46,47,48 определяют следующим образом.
Сила Fзат*Z- суммарная сила затяжки всех болтов соединения вызывает со стороны каждой половины ступицы силу давления на вал Fn.
Момент сил трения, возникающих между ступицей клеммы и вала, должен на 20% превышать внешний момент, т.е.
ƒFnd=1,2FbL, (104)
тогда требуемая сила давления между ступицей и валом:
,
(105)
где ƒ - коэффициент трения;
l - длина рычага, мм.
Предположим, что половины ступицы клемм соединены с рычагом шарнирно в точке 0. Из равенства моментов сил (Рис.48):
Fn и FзатZ относительно точки 0 имеем
(106)

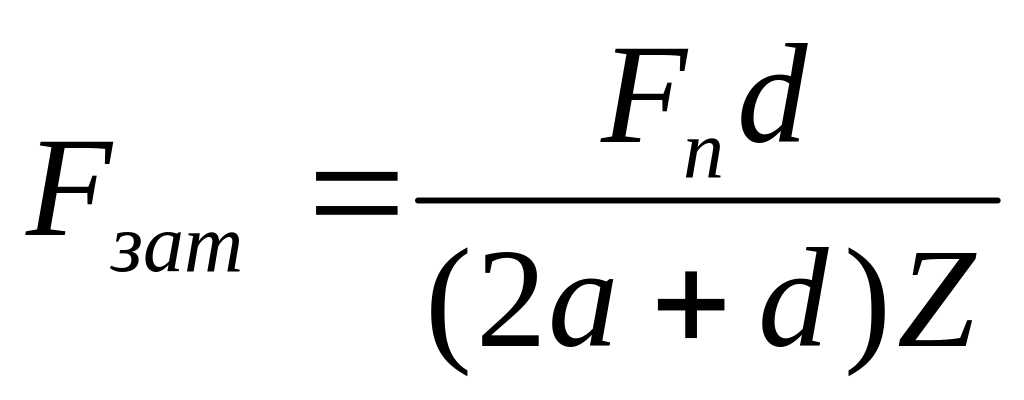

откуда сила затяжки одного болта будет равна
,
(107)

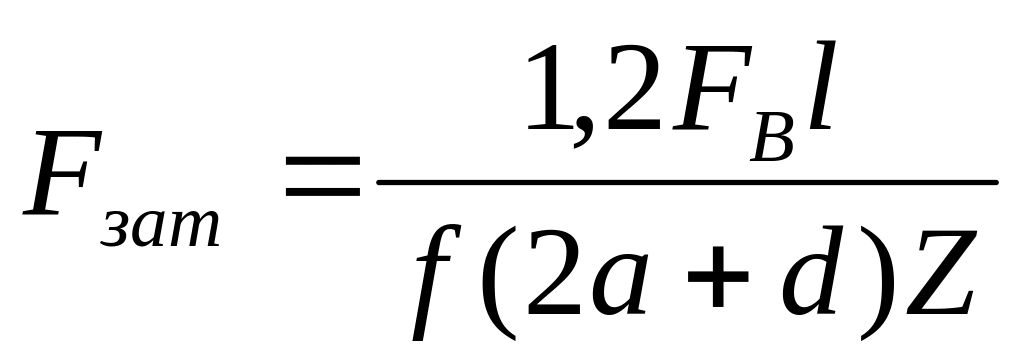

заменяя Fn в выражении (107) из формулы(106,107) следует, что
,
(108)
В случае клеммового соединения с разъемной ступицей:
F3Z=Fn
где Fn
,
(109)
Рис. 45 К расчету болтов, нагруженных моментом в плоскости стыка
Рис. 46 Схемы к расчету клеммовых соединений
клеммового соединения
ЛЕКЦИЯ 8
МЕХАНИЧЕСКИЕ ПЕРЕДАЧИ
1 Назначение, область применения и основные типы механических
передач
Особенности работы механических приводов сельхозмашин
Характеристики механических передач
Кинематический расчет привода
1 Назначение, область применения и основные типы механических передач
Необходимость введения передачи как промежуточного звена между двигателем и исполнительными органами машины связана с решением различных задач. Например, в автомашинах и других транспортных машинах требуется изменить значение скорости и направления движения, а на подъемах и при трогании с места в несколько раз увеличивать крутящийся момент на ведущих колесах. Сам автомобильный двигатель не может выполнить эти требования, так как он работает устойчиво только в узком диапазоне изменения крутящего момента и угловой скорости. При выходе за пределы этого диапазона, двигатель останавливается (глохнет). Подобно автомобильному, плохо регулируются многие другие двигатели, в том числе и большинство электродвигателей (Рис.49).
Согласование режима работы двигателя с режимом работы исполнительных органов машины осуществляют с помощью передач. В некоторых случаях регулирование двигателя возможно, но не желательно по экономическим показателям, так как двигатели имеют низкий К.П.Д. за пределами нормального режима. Масса и стоимость двигателя при одинаковой мощности понижается с увеличением его быстроходности. Оказывается, экономически целесообразным применение быстроходных двигателей с передачей, понижающей угловую скорость, вместо тихоходных двигателей без передачи. Роль понижающей передачи в современном машиностроении значительно возросла в связи с широким распространением быстроходных двигателей. В некоторых случаях передачи используют как преобразователи вращательного момента движения в поступательное, винтовое и д.р.
В настоящее время уделяют большое внимание совершенствованию и развитию передач: расширяют пределы передаваемой мощности и скорости, снижают габариты и массу, увеличивают долговечность и д.р.
В машиностроении применяют механические, электрические, гидравлические и пневматические передачи. Наиболее распространены механические передачи, которые и изучают в курсе "Детали машин" (Рис.50).
Механические передачи разделяют на две группы:
1 Передачи, основанные на использовании зацепления:
а) с непосредственным контактом (зубчатые, червячные и д.р.);
б) с гибкой связью (цепные).
2 Передачи, основанные на использовании трения:
а) с непосредственным контактом (фрикционные);
б) с гибкой связью (ременные).
В каждой передаче различают два основных вала: входной и выходной, или ведущий и ведомый. Между этими валами в многоступенчатых передачах располагаются промежуточные валы.
