3 Клеевые соединения и их расчет

Создание высококачественных синтетических клеев явилось основанием для широкого применения в машиностроении клеевых соединений.

Их применяют в тех же конструкциях, что и сварные соединения, на преимущественно тонкостенных, выполненных из листового материала.

Клеевые соединения применяют даже в ответственных узлах машин и сооружений, например самолетах и мостах, в тормозных колодках.

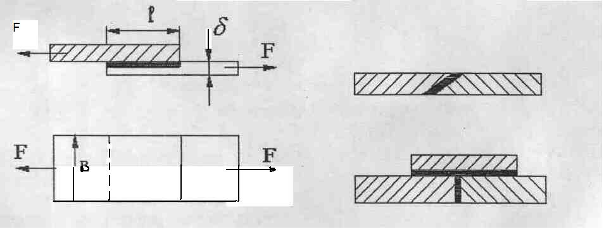

Клеевые соединения могут быть: 1) нахлесточные, 2)стыковые по косому срезу, 3) с накладками (Рис.26)

Рие.26 Типы клеевых швов: 1 - нахлесточный; 2 -стыковые

Таблица 3 Механические характеристики клеев

Типы клеев

Прочность Н/мм2

  1. БФ-2, ВС-10Г (феноформальдегид)

  2. ЭД-6 (эпоксидная смола)

  3. ПУ-2 (полиуренотановый)

  4. ВК-41 (полиакриловый)

8

45

35

23

Наиболее прочными являются нахлесточные клеевые соединения. Они и получили более широкое распространение.

Достоинства: 1) Возможность соединения деталей из разных материалов.

2) Герметичность.

3) Высокая коррозийная стойкость.

4) Хорошее сопротивление усталости.

Недостатки: 1) Недостаточная прочность.

2) Ограниченная теплостойкость.

3) Зависимость прочности соединения от сочетания материалов склеиваемых деталей, температуры склеивания и условий работы.

4) Требование точной подгонки.

Прочность клеевого соединения зависит от марки клея, материалов соединяемых деталей, качества подготовки склеиваемых поверхностей деталей, режима склеивания и толщины клеевого шва (Табл.3).

При расчете нахлесточного клеевого шва размер нахлестки может быть определен из условия равнопрочности соединяемых деталей и клеевого шва.

Расчет на срез:

l= , (51)

где - доп. напряжение застяжения этих деталей, Н/мм2;

[ τ ] - доп.напряжение на срез клеевого шва, Н/мм2.

Расчет на прочность клеевых соединений анологичен расчету сварных соединений:

τ = , (проверочный расчет), (52)

l= , (проектный отчет), (53)

где τ - расчетное напряжение на срез в клеевом шве, Н/мм2;

F- сила, действующая на соединение, Н;

b- ширина соединяемых деталей, мм;

[ τ ] - дополнительное напряжение на срез шва, Н/мм2/

Расчет на смятие

=lb[ τ ], (54)

l= . (55)
