Лабораторна робота № 5.

Тема: Вивчення електричного кола зі змішаним з'єднанням опорів.

Мета роботи: Вивчити на опиті змінювання струму та напруги на дільницях кола, при зміні опору однієї з дільниць.

Прилади та обладнання:

1. Міліамперметр 0 - 500 мА - 1 шт.

2. Міліамперметр 0 - 300 мА - 1 шт.

3. Міліамперметр 0-50 мА -1 шт.

4. Вольтметр 0 - 50 В - 1 шт.

5. Вольтметр 0-15 В - 1 шт.

Виконав _________ Перевірив _______

Хід роботи

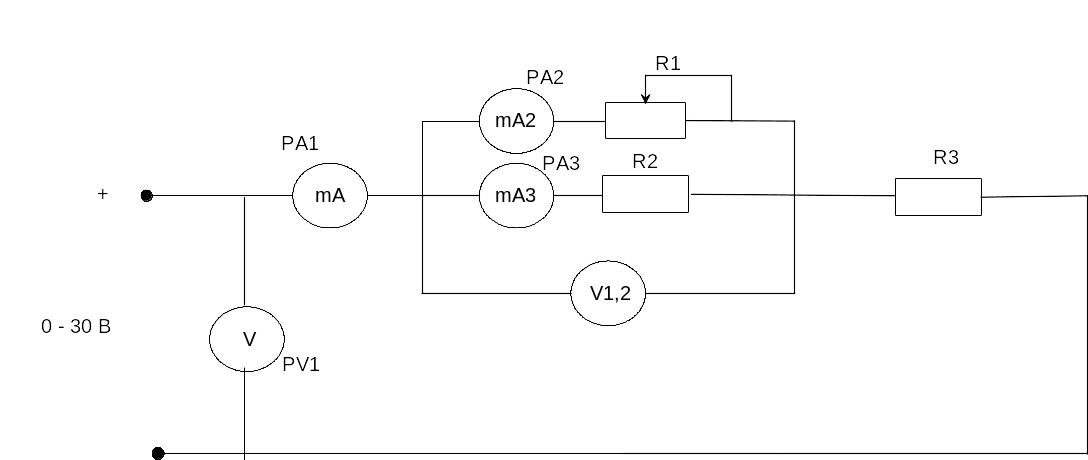

1. Зібрати схему згідно рис. 1.

2. Ввімкнути джерело живлення, установити напругу 25 - ЗО В. Величину опору резистору Кі установити в мінімальному положенні.

3. Зняти показники приладів (величину струмів та напруги ) при зміні опору резистора Яі від нуля до максимуму (5-7 значень ) .

Результати замірів занести в таблицю 1.

№	U, B	І, mA	І1. mA	І2, mA	U12,B	R1, Ом	R2, Ом	Rекв., Ом	U3,В	R3,Ом
1	30	145	125	9	2	16	222	207	28	193
2	30	135	105	18	4	38	222	222	26	193
3	30	130	95	22	5	56	222	230	25	193
4	30	125	80	27	6	75	222	240	24	193
5	30	120	75	32	7	95	222	250	23	193

4. За отриманими даними розрахував опір резисторів R1, R2, опір всього кола та опір резистора R3, за формулами:

R1 = U12/ І1 ; R2 = U12 / І2 ; Rекв. = U / І ; U3 = U1 - U2 ; R3 = U3 / І

7.

8.

Висновок

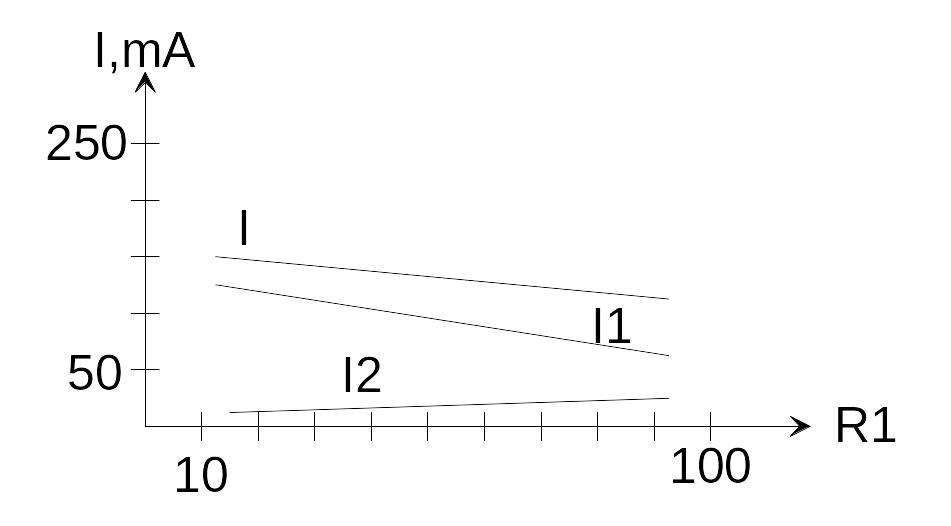

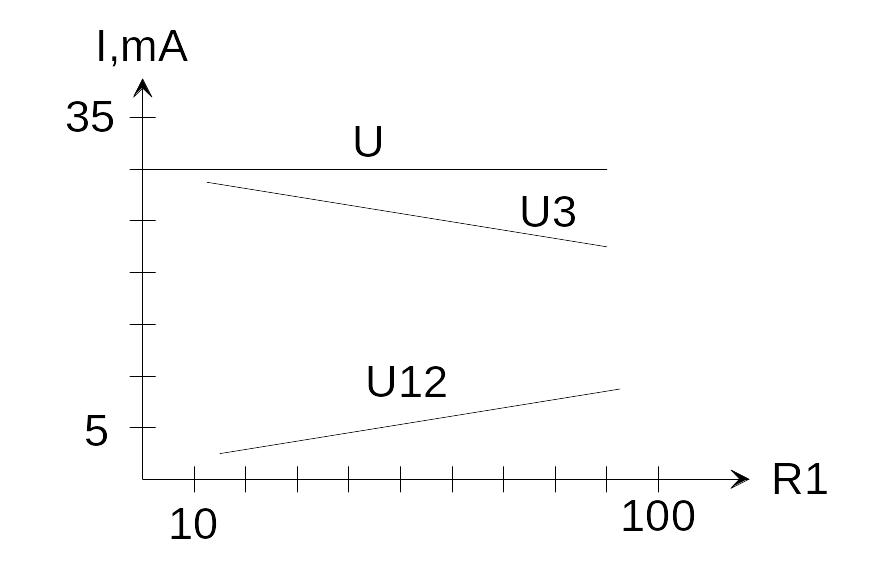

При збільшені опору R1, збільшується напруга U12 і зменшується струм І1.
