1.4 Производство измерений
После построения схемы и подключения измерительных приборов производится анализ ее работы. Анализ начинается нажатием выключателя «О/I» в правом верхнем углу окна программы. Сделать паузу при выполнении моделирования работы схемы можно нажатием клавиши F9 на клавиатуре или кнопки «Pause». Возобновить процесс моделирования можно повторным нажатием клавиши F9 (кнопки «Pause»).
Чтобы перенести в отчет по лабораторной работе изображение схемы электрической цепи или измерительного прибора, расположенных на рабочем поле, необходимо в меню «Edit» выбрать опцию «Copy as Bitmap», установить указатель курсора мыши (в виде знака «+») в левой верхней части выделяемого фрагмента рабочего поля и, удерживая нажатой левую кнопку мыши, охватить подлежащий копированию фрагмент рамкой. После отпускания кнопки мыши копируемый фрагмент будет помещен в буфер обмена, откуда его можно вставить в текстовый документ.
2 Задание на проведение исследований
2.1 Ознакомиться с интерфейсом системы схемотехнического моделирования Electronics Workbench, содержимым библиотек компонентов и приборов.
2.2 Изучить раздел 1 «Методических указаний…».
2.3 Собрать схему электрической цепи в соответствии с вариантом задания (таблица 1). В каждую ветвь схемы включить амперметр. В ветвях, содержащих источники ЭДС, согласовать полярность источника и амперметра.
Включить моделирование. Занести в отчет значения токов в каждой ветви схемы (показания амперметров).
2.4 Заменить источники ЭДС постоянного тока источниками ЭДС переменного тока, сохранив уровень напряжения в соответствии с таблицей 1. Повторить опыт по п. 2.3.

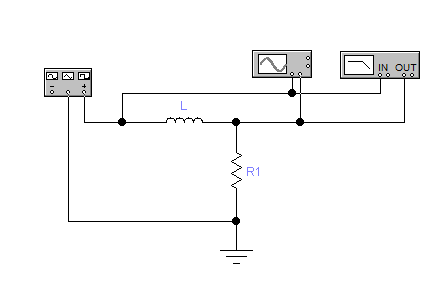

2.5 Собрать схему электрической цепи в соответствии с вариантом задания (таблица 2). Ко входу схемы подключить функциональный генератор, а к выходу – осциллограф и Bode Plotter (как показано на рисунке 18). Снять АЧХ и ФЧХ схемы. Вид экрана прибора перенести в отчет.
Определить значение коэффициента передачи схемы по напряжению на частоте 2 кГц. Результат занести в отчет.
Р
исунок
18
2.6 Подать на вход схемы с выхода функционального генератора гармоническое колебание частотой 2 кГц. Получить на экране осциллографа диаграммы напряжений на входе и выходе схемы. Определить коэффициент передачи схемы по напряжению. Сравнить полученный результат с результатом, полученным в п. 2.5 на частоте 2 кГц.
Вид экрана осциллографа занести в отчет.
2.7 Для схемы, исследуемой в п. 2.3, сформировать текстовый файл с именем schema.cir для передачи его в программу SPICE и файл с именем schema.net для передачи в программу РСВ.
Проанализировать полученные файлы (открывать файлы в каком-либо текстовом редакторе). Фрагменты текстов из полученных файлов перенести в отчет.
3 Содержание отчета
Отчет о выполненной лабораторной работе должен содержать:
титульный лист, заполненный в соответствии с требованиями Стандарта организации;
тему и цель лабораторной работы;
схемы электрических цепей, используемых при исследованиях;
результаты моделирования (показания приборов, таблицы, графики);
выводы о проделанной работе.
Таблица 1 – Варианты исходных данных
№№ п/п |
Е1, В |
Е2, В |
Е3, В |
R1, Ом |
R2, Ом |
R3, Ом |
R4, Ом |
R5, Ом |
R6, Ом |
Схема (рис.) |
1 |
5 |
10 |
8 |
10 |
16 |
5 |
10 |
9 |
11 |
1 |
2 |
7 |
12 |
9 |
20 |
17 |
7 |
11 |
8 |
13 |
2 |
3 |
8 |
14 |
7 |
30 |
18 |
8 |
12 |
7 |
15 |
3 |
4 |
10 |
16 |
6 |
20 |
19 |
10 |
13 |
6 |
16 |
4 |
5 |
12 |
6 |
5 |
10 |
20 |
12 |
14 |
5 |
16 |
5 |
6 |
15 |
4 |
4 |
12 |
21 |
15 |
15 |
4 |
14 |
1 |
7 |
20 |
8 |
3 |
13 |
22 |
20 |
16 |
3 |
13 |
2 |
8 |
12 |
9 |
10 |
14 |
23 |
12 |
17 |
2 |
12 |
3 |
9 |
11 |
3 |
11 |
12 |
24 |
11 |
18 |
3 |
11 |
4 |
10 |
5 |
15 |
12 |
15 |
25 |
5 |
19 |
4 |
18 |
5 |
11 |
7 |
20 |
13 |
20 |
26 |
7 |
20 |
5 |
17 |
1 |
12 |
8 |
17 |
14 |
30 |
27 |
8 |
10 |
6 |
16 |
2 |
13 |
9 |
13 |
15 |
20 |
28 |
9 |
10 |
7 |
15 |
3 |
14 |
6 |
12 |
16 |
10 |
29 |
6 |
10 |
8 |
14 |
4 |
15 |
4 |
8 |
17 |
15 |
30 |
4 |
20 |
9 |
14 |
5 |
16 |
9 |
4 |
18 |
12 |
15 |
9 |
20 |
10 |
15 |
1 |
17 |
20 |
6 |
7 |
13 |
14 |
8 |
20 |
9 |
16 |
2 |
18 |
14 |
5 |
8 |
14 |
13 |
7 |
15 |
8 |
17 |
3 |
19 |
6 |
3 |
9 |
15 |
12 |
6 |
15 |
7 |
19 |
4 |
20 |
13 |
15 |
4 |
16 |
10 |
20 |
15 |
6 |
18 |
5 |
Рисунок 1 Рисунок 2
Рисунок 3 Рисунок 4
Рисунок 5
Таблица 2 – Варианты исходных данных
-
№№
п/п
R1, Ом
С, мкФ
L, мГн
Схема
(рис.)
1
80
100
6
2
85
9
7
3
90
95
8
4
95
7
9
5
100
85
6
6
105
5
7
7
110
75
8
8
115
3
9
9
120
65
6
10
125
1
7
11
130
55
8
12
80
2
9
13
85
40
6
14
90
4
7
15
95
30
8
16
100
8
9
17
105
20
6
18
110
8
7
19
115
10
8
20
120
10
9

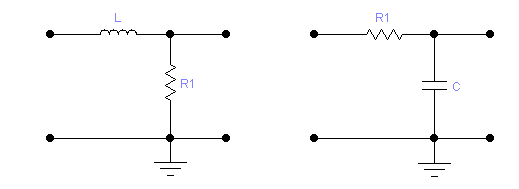

Рисунок 6 Рисунок 7

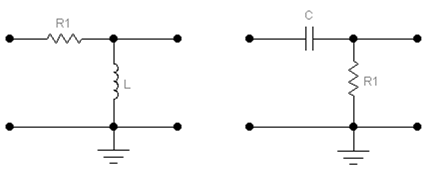

Рисунок 8 Рисунок 9
