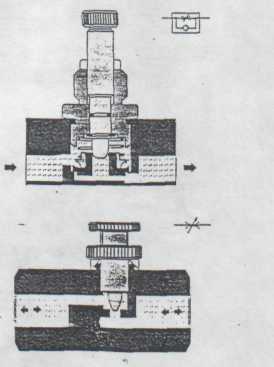

Дросель, і дросель зі зворотним клапаном
Уведення .
Дроселі регулюють об'ємна витрата повітря, що протікає через них. Опір потокові шляхом зміни площі прохідного перетину регулюється за допомогою гвинта, якім можна зафіксувати в потрібному положенні. Якщо паралельно дроселеві підключити зворотний клапан, то збережеться можливість регулювання витрати тільки в одному напрямку потоку. Цей комбінований елемент - дросель зі зворотним клапаном -широко використовується в пневмосистемах і може бути встановлений безпосередньо на циліндрі.
Опис
У дроселі зі зворотним клапаном витрата повітря, що протікає, регулюється тільки в одному напрямку. У цьому випадку зворотний клапан закривається, змушуючи повітря йти через дросель з регульованим прохідним перетином. У протилежному напрямку повітря проходить через відкритий зворотний клапан. Ці елементи використовуються для регулювання швидкості руху виконавчих пневмоустройств і можуть установлюватися безпосередньо на корпусі циліндра.
Примітка
Існує два способи дроселювання повітря при керуванні циліндром двосторонньої дії:
дроселювання на вході ( щовтікає в порожнину повітря);
дроселювання на виході ( щовипливає з порожнини повітря).
У системах з циліндрами двосторонньої дії переважно використовувати дроселювання на виході.
Див. частина В, п.4.2 підручника ТР101.

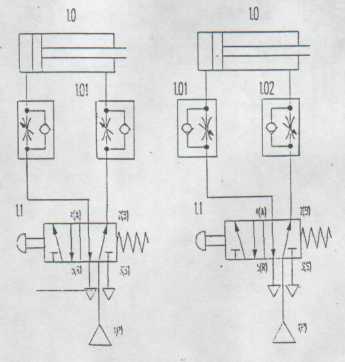

Дроселювання повітря на вході і виході
Уведення
При дроселюванні на вході дросель зі зворотним клапаном установлюється таким чином, щоб стиснене повітря проходило в порожнину циліндра через дросель, а зворотний клапан був би при цьому закритий. При дроселюванні на виході повітря в порожнину циліндра проходить через відкритий зворотний клапан, а виходить через дросель.
Дроселювання на вході
Якщо застосовувати дроселювання на вході, то при найменших змінах навантаження на шток циліндра, наприклад, при проході кінцевого вимикача, \ швидкість поршня може значно змінитися, що в більшості випадків неприпустимо.
Дроселювання на виході
Якщо застосовувати дроселювання на виході, поршень циліндра при русі виявляється під дією тиску в обох порожнинах. Тиск в одній порожнині забезпечується подачею стиснутого повітря від джерела харчування, в іншій - за рахунок підвищеного опору виходові повітря через дроссел,. При цьому швидкість поршня залишається постійної навіть при значній зміні навантаження.
Примітка
ш Дроселювання на вході можна застосовувати для циліндрів однобічного
дії і для циліндром з невеликими розмірами. ш Дроселювання на виході варто застосовувати для циліндрів
двосторонньої дії.
Див. частина В, п.4.2 підручника ТР101.

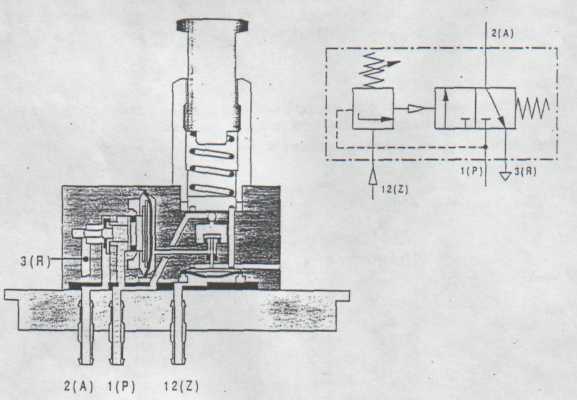

Клапан послідовності, що набудовується, тиску
Уведення
Клапан послідовності встановлюється в пневмосистемах керування, коли для виконання наступного кроку необхідно мати строго визначене значення тиску. Клапан послідовності забезпечує поява сигналу на виході тільки після того, як на його вході тиск досягне заданого значення.
Якщо тиск на вході перевищить тиск, заданий настроюванням пружини, клапан відкриється.
Сигнал на виході 2(А) з'явиться тільки тоді, коли тиск на вході 12(Z) підніметься до заданого значення. При цьому відкривається прохід від харчування 1(Р) на вихід 2(А).
Див. частина В, п.4.3 підручника ТР1ПРО1.

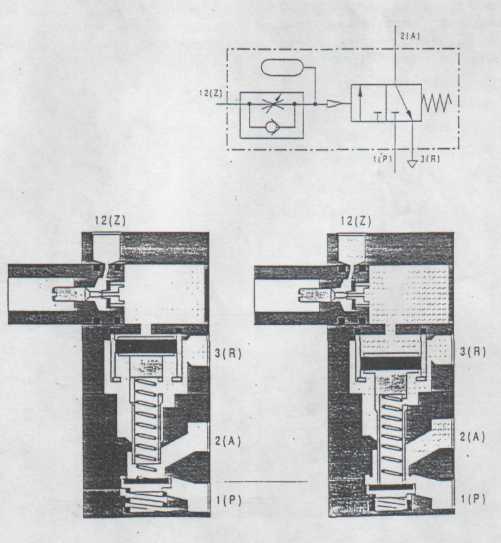

Клапан витримки часу: нормально закритий
Клапан витримки часу - це комбінований елемент, що складається з 3/2-розподільники, дроселя зі зворотним клапаном і пневмоемкости.
3/2-розподільник може бути нормально закритим або нормально відкритим. Для обох типів клапанів витримка часу можят встановлюватися в діапазоні 0-30 секунд, якому можна збільшити за рахунок установки додаткової ємності.
При подачі сигналу на вхід 12(Z) через дросель починає заповнюватися пневмоемкость. Як тільки тиск у ній досягне значення переключення 3/2-розподільники, на виході клапана витримки часу з'явиться сигнал.
Примітка
Для точної відповідності витримки часу встановленому значенню необхідно використовувати чисте повітря і постійний тиск харчування.
Див. частина В, п.4.4 підручника ТР101.
