Сушіння повітря: низька температура

Сьогодні найбільш поширені осушувачі рефрижераторного типу. Вони економічні в роботі, надійні і не вимагають значних засобів для відходу. У такому осушувачі стиснене повітря проходить через теплообмінну систему з циркулюючої усередині холодоагентом. Необхідно понизити температуру повітря до крапки роси, коли починає інтенсивно виділятися водяний конденсат.

Температура крапки роси - це температура, при якій води, що утримуються в повітрі пари, випадають у виді конденсату. Чим нижче крапка роси, тим більше вологи буде виділятися і тем менше неї залишиться з повітрі. При використанні даного методу сушіння можна досягти крапки роси в межах з 2 до 5 градусів Цельсия.

Примітка

Перед подачею стиснутого повітря в систему він підігрівається до температури навколишнього середовища. Температура повітря на виході з осушувача складає приблизно 10 градусів узимку і близько 30 градусів Цельсия влітку.

Див. частина В, п.2.3 підручника ТР101.

Назва

Сушіння повітря: абсорбція й адсорбція

Опис

Абсорбційні осушувачі

Абсорбційне сушіння - чисто хімічний процес. Волога, що утримується в стиснутому повітрі, вступає в реакцію з розміщеним у баці флюсом, що викликає випадання водяного конденсату, що збирається внизу бака. Флюс згодом робиться непридатним. Періодичність його заміни залежить від температури, витрати і вологовмісту, що надходить в осушувач стиснутого повітря.

В даний час абсорбційне сушіння не грає великої ролі, оскільки відносно дорога і недостатньо ефективна.

Адсорбційні осушувачі

За допомогою адсорбційного сушіння можна досягти самих низьких значень крапки роси (аж до -90 градусів Цельсия).

У цьому процесі стиснене повітря проходить через спеціальний гель, на поверхні якого збирається вода, тобто адсорбируется. (Адсорбція -збирання води на поверхні твердого тіла). Гель являє собою гранульований матеріал з гострими крайками або у формі бусинок. Гель майже цілком складається з двоокису кремнію (силикогель). На практиці використовуються два резервуари. Коли гель в одному резервуарі насичується водою, повітря пропускають через інший, а перший осушують за допомогою гарячого повітря.

Див. частина В, п.2.3 підручника ТР101.

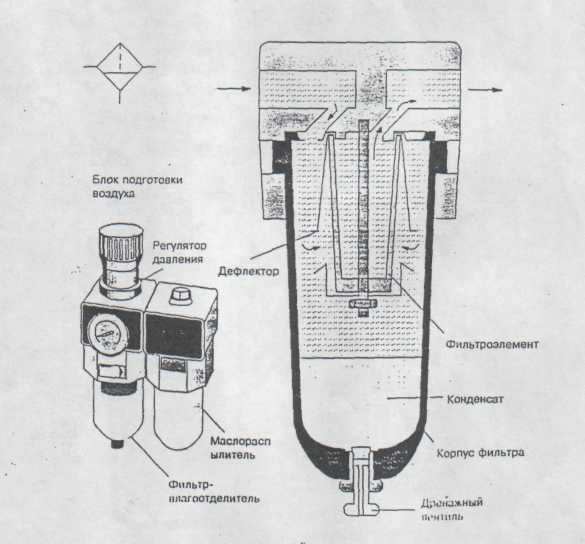

Фільтр стиснутого повітря

Правильний вибір фільтра відіграє важливу роль у забезпеченні нормальної роботи пневматичних систем.

Однієї з важливих характеристик фільтра є тонкість фільтрації, що визначає мінімальний розмір твердих часток, що затримуються фильтроэлементом при проході через нього потоку стиснутого повітря.

Стиснене повітря проходить через фільтр ліворуч праворуч. Потрапляючи в корпус. фільтра, потік повітря закручується завдяки наявності дефлектора, і під дією відцентрових сил великі тверді частки і крапельки вологи відкидаються на стінки корпуса й опускаються вниз. Після такого попереднього очищення потік повітря проходить через фильтроэлемент, очищаючи від більш дрібних твердих забруднень. Фильтроэлемент виготовляється з металокераміки або інших мелкопористых матеріалів.

Див. частина В, п.2.4 підручника ТР1ПРО1.
