Точность геодезической разбивочной основы
Таблица 2.1
Класс точности |
Характеристика объектов строительства |
Допустимые средние квадратические ошибки разбивочной основы |
||
угл. |
лин. |
высот. |
||
1-0 |
Предприятия и группы зданий (сооружений) на участках площадью более 100га. Отдельно стоящие здания и сооружения с площадью застройки более 100тыс. |
3’’ |
1:25000 |
4мм |
2-0 |
Группы или комплексы предприятий, зданий и сооружений участках площадью до 100га. Отдельно стоящие здания и сооружения с площадью застройки от10дп 100тыс. |
5’’ |
1:10000 |
6мм |
3-0 |
Здания и сооружения с площадью застройки до 100тыс. . Наземные надземные и подземные коммуникации в пределах застраиваемой территории. Дороги, инженерные сети |
10’’ |
1:5000 |
10мм |
4-0 |
Наземные, надземные и подземные коммуникации вне застраиваемой территории, в т.ч. вертикальная планировка |
30’’ |
1:2000 |
15мм |
2.5 Способы разбивки осей и точек сооружений
Разбивка запроектированный зданий и сооружений заключаются определении на местности характерных точек и линий, по которым в процессе строительства при помощи простых приспособлений определяют положение всех частей зданий и сооружений. Разбивку осей и характерных точек зданий и сооружений в плане выполняют различными способами: полярных и прямоугольных координат, условных. Линейных и створных засечек.
Способ полярных координат. Используют чаще всего на строительных площадках, на обеспеченных строительной сеткой, а также, где имеется возможность выполнять непосредственно линейные измерения от пунктов геодезической разбивочной основы до характерных точек зданий и сооружений. Полярный способ широко применяют и при городском строительстве для определения красных линий проездов в условиях закрытой местности или внутриквартальной застройки.
Допустим, требуется вынести на местность точку С сооружения (рис. 2.5), координаты которой заданы проектом. Вблизи сооружения проходит полигонометрический (теодолитный) ход с пунктами и . Для выноса в натуру точки необходимо знать угол и длину линии , которые получают из решения обратных геодезических задач. Положение точки С на местности определяет следующим образом. Теодолит центрируют над точкой А и ориентируют лимб по линии АВ. Затем, вращая алидаду при закрепленном лимбе, трубу прибора поворачивают на угол , для чего устанавливают на лимбе отсчет 360 - .Отложив по этому направлению расстояние , получают на местности проектное положении точки С.
Рис 2.5
С пособ прямоугольных координат выгодно применять при наличии на строительной площадке строительной сетки, в системе координат которой задано положение всех характерных точек проекта. При этом способе для выноса точек в натуру не нужно вычислять дирекционные углы и расстояния, так как на местности строится прямой угол, а расстояния получаются как разности координат по осям строительной сетки и . Допустим, сто внутри квадрата ОА ВС (рис.2.6.) строительной сетки требуется вынести точку проекта N. Для получения в натуре положения точки N откладывают от опорного пункта О горизонтальное расстояние ОМ=Х, затем, закрепив в створе точку М, строят при этой точке перпендикуляр MN=Y и закрепляют точку N.
Рис 2.6
Способ прямой угловой засечки чаще всего используется при наличии местных препятствий, когда непосредственные измерения линии невозможны или когда определяемые точки расположены на разных уровнях и удалены от пунктов разбивочной основы на значительные расстояния. Такие условия нередко наблюдаются при строительстве мостов и гидротехнических сооружений. Сущность способа заключается в том, что

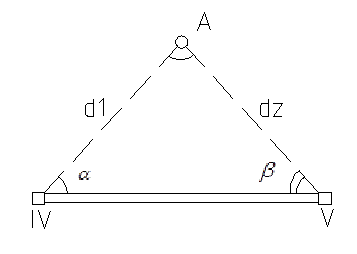

положение точки А (рис.2.7) определяется откладыванием углов и от направлений 1У-У и У-1У соответственно. В точке пересечения продолжения сторон и получим искомую точку А. значения углов и , пользуясь координатами двух опорных точек 1У,У и проектируемой точки А.
Рис 2.7
Способ линейной засечки применяют, когда расстояния и до проектируемой точки А (см. рис. 2.7.) от двух опорных точек 1У и У не превышают длины мерного прибора, а углы и будут не менее 40 и не более 140 . вычислив предварительно по координатам значения сторон, берут два мерных прибора, нулевые штрихи которых прикладывают к точкам 1У и У и удерживают в них. Мерные приборы растягивают так, чтобы они пересекались в точках отсчетов и .точку пересечения А закрепляют.
Способ створной засечки широко используется при разбивке промышленных, жилых и других зданий и сооружений, Геде оси пересекаются преимущественно под прямым углом. Положение проектной точки С (рис. 2. 8.) находят пересечение двух линий, полученных визированием по двум створам 1-3 и 2 -4. координаты точки С ( ) могут быть получены из уравнений
; ;
где х1 , y1; х2 , y2; х3 , y3; х4 , y4 = координаты концов двух пересекающихся створов 1-3 и 2-4.
Рис 2.8
