1) Назначение редуктора

Редукторные передачи нужны для того чтобы понизить угловые скорости и увеличить крутящие моменты

2) Типы редукторов

Up=8 … 24	Up=8 … 24		Up=8 … 25	Up=6 … 16 - цилиндриче­ская ступень прямозубая
а)	б)		в)	Up=6 … 16 - цилиндриче­ская ступень косозубая г)
д)		е)		I - входной вал; II - промежуточный вал; III - выходной вал.

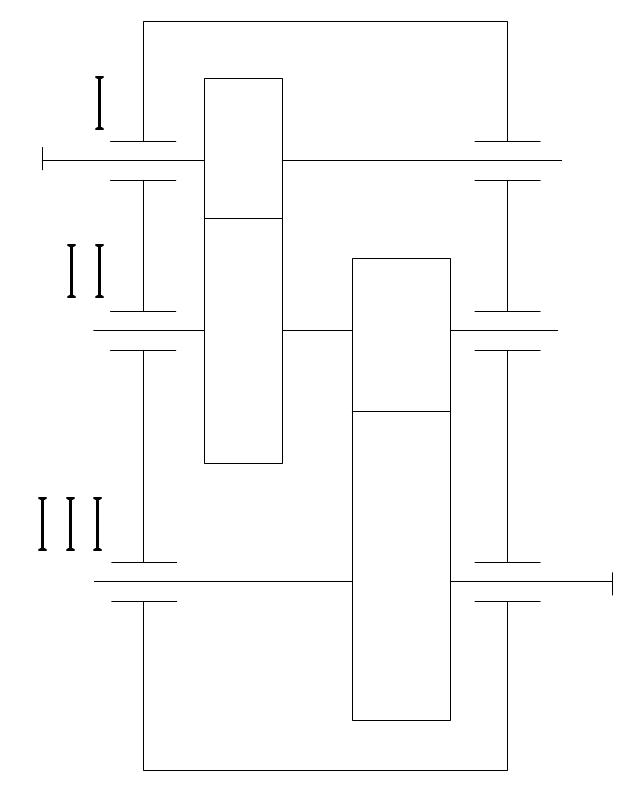

Рис. 1.2. Схемы наиболее распространенных типов редукторов:

1. - трехосный цилиндрический;

2. - трехосный цилиндрический с раздвоенной быстроходной ступенью;

3. - соосный;

4. - трехосный коническо-цилиндрический;

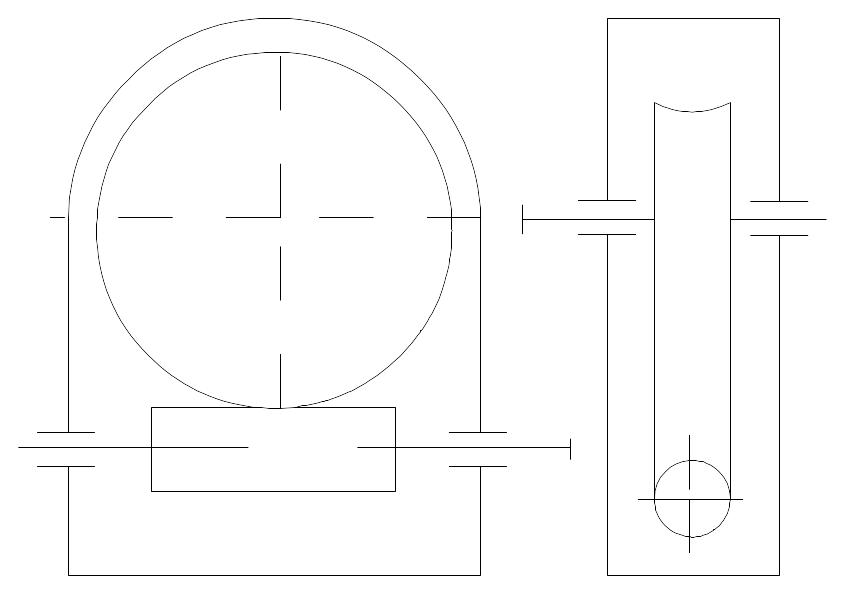

5. - червячный, с верхним расположением червяка;

6. - червячный, с нижним расположением червяка.

3) Что называется ступенью редуктора

Пара сопряженных зубчатых колес в редукторе образует ступень.

4) Передаточное число

В зубчатой передаче передаточное число ( ) — находится как отношение числа зубьев колеса ( ) к числу зубьев шестерни ( ).

5) Что такое модуль

Модуль – доля делительного диаметра (окружности), приходящаяся на 1 зуб. Модуль характеризует высоту зуба.

6) В чем преимущества и недостатки косозубых и прямозубых передач

-Косозубая

Преимущества:

1. позволяют передавать большую нагрузку при тех же габаритах

2. работают более плавно с меньшими шумами

3. лучше прирабатываются

4. позволяют нарезать без корригирования меньшее число зубьев, при котором отсутствует подрез.

Недостатки:

наличие дополнительной осевой составляющей усилия в зацеплении, нагружающей подшипники.

7) Как в редукторах осуществляется смазка зубчатых колес и подшипников и от чего это зависит

Смазка зубчатых зацеплений и подшипников уменьшает потери на трение, предотвращает повышенный износ и нагрев деталей.

Смазывание зубчатых зацеплений производится окунанием колеса в масло, заливаемое внутрь корпуса, до уровня обеспечивающего погружение колеса в масло. Объем масляной ванны редуктора принимают из расчета масла на 1кВт передаваемой мощности .

Выбор сорта масла начинают с определения необходимой кинематической вязкости масла в зависимости от окружной скорости . Затем по найденному значению вязкости определяем соответствующее масло: при контактных напряжениях.

8) Зачем нужны металлические прокладки под крышками подшипников

Подшипники регулируют набором тонких металлических прокладок которые ставят под фланец крышки подшипника.

9) Подшипники каких серий устанавливаются на валах редукторов

по габаритным размерам подшипники делятся на серии:

легкая

особолегкая

средняя

тяжелая

10) Какой необходимый уровень масла обеспечивает нормальную работу редуктора.

(см. вопрос 7). Как измерить уровень масла.

На маслоуказателе имеются реечки, по которым можно определить уровень масла.

11) Для каких целей используют штифты

ШТИФТ - цилиндрический или конический стержень для неподвижного соединения деталей. В корпусе редуктора – для насаживания крышки корпуса без смещения (ровно посадить крепежные отверстия)

12) Что происходит с крутящим моментом, мощностью и частотой вращения при переходе от ведущего вала к ведомому

Частота вращения увеличивается, крутящий момент увеличивается, мощность уменьшается

13) Как подразделяются подшипники по воспринимаемой нагрузке

радиальные, упорные, радиально-упорные, упорно-радиальные

14) Для чего нужны подшипники

Служат для поддержания вращающихся деталей и уменьшения трения в опорах.

15) На какие серии подразделяются подшипники и как они обозначаются

6 цифр. 4ая означает серию

1 - особолегкая

2 - легкая

3 - средняя

4 – тяжелая

16) По каким критериям осуществляется подбор и расчет подшипников качения

- по динамической грузоподъемности

динамическая грузоподъемность – такая постоянная предельная нагрузка (радиальная для радиально-упорных и радиальных подшипников, осевая для упорных и упорно-радиальных), которая выдерживает подшипник в течение 1 млн. оборотов

17) Для чего в редукторе выполняется отдушина

Во избежание выброса масла и сравнивание давления создаваемого в редукторе с внешней средой, на крышке корпуса устанавливается отдушина.

В нашем случае это отверстие в маслоуказателе.

18) Для чего под гайки устанавливают пружинные шайбы

Пружинная шайба устанавливается против самоотвинчивания

19) Для чего нужны шпонки и как они выбираются и рассчитываются?

Шпоночные соединения служат для передачи крутящего момента от вала к ступице, насажанной на вал детали. Шпонки стандартизированы. Размеры шпонок назначают таким образом, что они являются равнопрочными по всем видам нагружения

Достаточно выбрать один критерий, например на смятие.

– передаваемый крутящий момент

– диаметр вала в месте установки шпонки

– рабочая длина шпонки

– высота шпонки

– глубина вхождения в вал
