1. Нарезание резьбы резцами.

С помощью резьбовых резцов и гребе­нок на токарно-винторезных станках нарезают резьбу как наружную, так и внутреннюю (внутренняя резьба, начиная с диаметра 12 мм и выше).

Способ нарезания резьбы резцами характеризуется относительно не­высокой производительностью, поэтому в настоящее время он применя­ется в основном в мелкосерийном и индивидуальном производстве, а так­же при создании точных винтов, калибров, ходовых винтов и т. д.

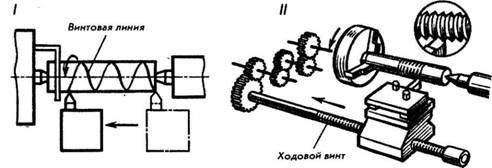

Досто­инством этого способа является простота режущего инструмента и срав­нительно высокая точность получаемой резьбы. Схематически он заклю­чается в следующем (рис.1): при одновременном вращательном движе­нии детали, на которой нарезается резьба, и поступательном движении резца (на токарном станке — II) последний снимает (вырезает) часть по­верхности детали в виде винтовой линии (I).

Рисунок 1. (Нарезание резьбы резцами)

2. Нарезание резьбы плашками и метчиками.

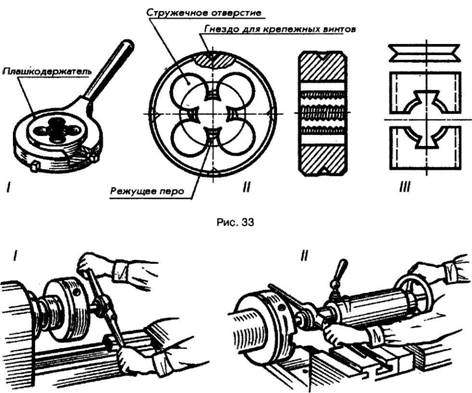

На рис.2 показаны плашки, которые по своим конструктивным особенностям делятся на круг­лые — I и II (лерки) и раздвижные — III (клупповые).

Круглые плашки, имеющие применение на монтажных, заготовитель­ных и других работах, предназначены для нарезания наружной резьбы диаметром до 52 мм в один проход. Для более крупной резьбы применя­ют плашки особой конструкции, которые фактически служат лишь для зачистки резьбы после предварительной нарезки ее другими инструмен­тами.

Раздвижные плашки состоят из двух половин, вставляющихся в клупп и постепенно сближающихся в процессе резания.

Рисунок 2,3. (Нарезание резьбы плашками)

При нарезании резьбы на металлорежущих станках (II) плашка устанавливается и за­крепляется в специальном патроне или при­способлении (рис.3). Деталь подается в кали­брующую часть вращающейся плашки. Внут­реннюю крепежную резьбу в подавляющем большинстве случаев нарезают метчиками.

Метчик (рис.4) представляет собой сталь­ной стержень с резьбой, разделенный продоль­ными прямыми или винтовыми канавками, образующими режущие кромки. Эти же ка­навки служат для выхода стружки. По спосо­бу применения метчики разделяются на руч­ные и машинные.

Рисунок 4. (Мечник)

Последовательность получения резьбы в глухих отверстиях такова (рис.5): вначале высверливают гнездо, куда в дальнейшем будет завернута шпилька или винт. Резьбу нарезают комплектом из двух или трех мет­чиков (малого, среднего и нормального, чис­тового) в зависимости от размера резьбы.

В настоящее время широко применяются машинные мечники, для нарезания резьбы на станке за один проход.

Рисунок 5.(Получения резьбы в глухих отверстиях)

Для метрической резьбы с крупным ша­гом и дюймовой резьбы комплект состоит из трех метчиков, для метрической резьбы с мелким шагом и трубной резьбы — из двух.

3. Накатывание резьбы.

Основной промышленный метод изготовления резьбы в настоящее время — накатка на специальных резьбонакатных станках. В этом случае при большой производительности обеспечивается получение высокого качества изделия (формы, размеров и шероховатости поверхности).

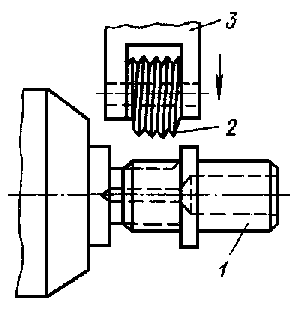

Получение резьбы накатыванием осуществляется копированием профиля накатного инструмента путем его вдавливания в металл заготовки. На токарных, токарно-револьверных станках и станках-автоматах накатывают резьбы диаметром 5-25 мм одним роликом (рис.6). Резьбу накатывают при вращении заготовки в патроне или цанге и при поступательном перемещении суппорта станка вместе с накатником 3, в который вмонтирован накатной ролик 2. При этом необходимо следить за величиной деформации заготовки под действием односторонней радиальной силы. Накатывание резьбы диаметром до 50 мм происходит в более благоприятных условиях при применении резьбонакатных головок (рис.7) с тремя и более роликами.

Рисунок 6. Рисунок 7.

(Накатка резьбы одним роликом) (Резьбонакатные головки)

Головки могут быть самораскрывающимися и нераскрывающимися. Ролики выполняют с кольцевой и винтовой резьбой. Ролики с кольцевой резьбой устанавливают в головке под углом подъема винтовой линии накатываемой резьбы и смещают один относительно другого на 1/z шага, где z - число роликов в комплекте. Ролики с винтовой резьбой устанавливают параллельно оси заготовки. Резьбонакатные головки по принципу работы не отличаются от резьбонарезных головок. Накатывание резьбы производится, как правило, при самозатягивании головки, поэтому осевая подача инструмента на заготовку необходима только в начальный период, пока ролики не захватят заготовку. При накатывании поверхность резьбы получается уплотненной и без микронеровностей, характерных для обработки резанием, что повышает прочность резьбы. Резьбы можно накатывать на деталях из различных материалов. Материал считается пригодным для накатывания резьбы, если его относительное удлинение d>12%. При накатывании резьб рекомендуется применять в качестве смазочно-охлаждающей жидкости эмульсию или масло.

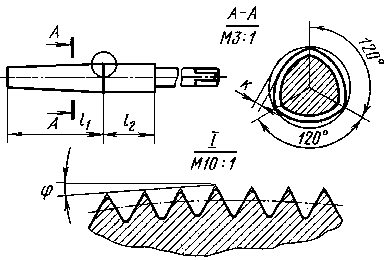

Для получения резьбы методом пластической деформации на внутренней поверхности применяют раскатники (рис.8). Раскатник имеет заборную часть с конической резьбой длиной L1=3P для глухих и L=(10-20)Р для сквозных отверстий. Калибрующая часть выполнена с цилиндрической резьбой длиной L2=(5-8)Р. По всей рабочей части раскатника выполняется огранка r=0,2-0,6 мм для уменьшения сил трения при обработке резьбы. В процессе работы раскатник вращается относительно детали при принудительной подаче вдоль оси.

Рисунок 8. (Раскатник)
