- •2. Ознакомление с устройством и работой основных логических элементов.
- •Особенности установки
- •Порядок выполнения работы
- •5.По индивидуальному заданию преподавателя разработали и собрали на стенде электрическую схему на логических элементах. Убедились в работоспособности схемы на основе исходных данных:
Особенности установки
Для исследования логических элементов на стенде смонтированы: элемент "НЕ" на транзисторе V1; элемент "ИЛИ-НЕ" на транзисторе V2; транзисторы V3 и V4 с резисторами и сигнальной лампой Л; диодная приставка; резистор для коллекторной нагрузки; вольтметр для контроля величины напряжения на выходе исследуемых элементов и напряжения питания; клеммы "-Ек" для коллекторного питания; клеммы "I" и "0" логических переменных для имитации входных сигналов; выключатель "Питание"; соединительные провода для сборки испытательных схем.
Цепи смещения на базы всех транзисторов подключены постоянно.
Порядок выполнения работы
1. Изучили устройство и принцип работы логических элементов реализующих функции "ИЛИ", "И", "НЕ", "ИЛИ-НЕ", И-НЕ".
2. Исследовали логический элемент "ИЛИ".
2.1. Собрали логический элемент, реализующий операцию "ИЛИ" в соответствии со схемой (рис.3б).
2.2. Подключили к собранной схеме коллекторный источник питания и включили питание макета.
2.3. Подавая на вход значения логических переменных X, измерили значения выходной функции F; результаты измерений записали в таблицу 1.
2.4. Выключили питание макета.
2.5. Определили, какая логическая функция реализует данную схему.
Таблица 1
Сигналы на входе элемента
|
Сигналы на выходе (состояние лампочки) |
Логическая операция и математическое уравнение |
|
Х1 |
Х2 |
Y |
ИЛИ
|
0 |
0 |
0 |
|
1 |
0 |
1 |
|
1 |
1 |
0 |
|
0 |
1 |
1 |
3. Аналогично исследовали логический элементы "НЕ" (рис.3)
Таблица 2
Сигналы на входе элемента
|
Сигналы на выходе (состояние лампочки) |
Логическая операция и математическое уравнение |
Х1 |
Y |
НЕ
|
0 |
1 |
|
1 |
0 |

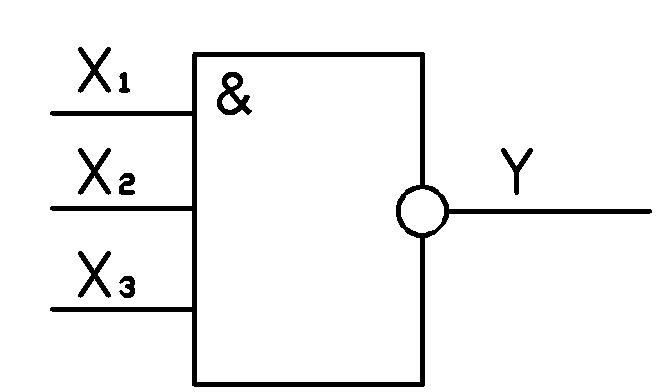

4. Исследовали логические элементы, собранные на элементах "ИЛИ-НЕ", "И-НЕ".
Результаты измерений свесли в таблицу 3.
Таблица 3
Сигналы на входе элемента
|
Сигналы на выходе (состояние лампочки) |
Состояние транзисторов |
||
Х1 |
Х2 |
X3 |
Y |
И-НЕ
|
0 |
0 |
|
1 |
|
1 |
0 |
|
1 |
|
1 |
1 |
|
0 |
|
0 |
1 |
|
1 |
|
0 |
0 |
|
1 |
ИЛИ-НЕ
|
1 |
0 |
|
1 |
|
1 |
1 |
|
0 |
|
0 |
1 |
|
0 |
|
0 |
0 |
0 |
1 |
И-НЕ
|
1 |
0 |
0 |
1 |
|
1 |
1 |
0 |
1 |
|
1 |
1 |
1 |
0 |
|
1 |
0 |
1 |
1 |
|
0 |
1 |
0 |
1 |
|
0 |
0 |
1 |
1 |
