3.4.1. Примеры эвакуации застрявшей и поврежденной техники
Подготовка средства эвакуации и объекта к вытаскиванию
а — средство эвакуации установлено в стороне от полиспаста;
б — средство эвакуации установлено непосредственно на якоре
Схемы установки средства эвакуации при работе с полиспастом
Схема размещения средства эвакуации при установке опрокинутого
Объекта
-Схема размещения средства эвакуации при вытаскивании объекта с
одновременной его установкой
Схема подготовки склона оврага перед вытаскиванием объекта

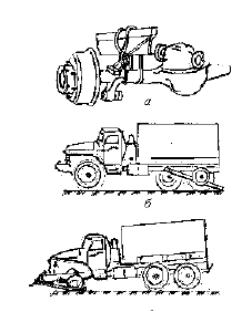

а—подвязывание моста к лонжерону рамы;
б— использование бревна для вывешивания моста;
в— использование волокуши.
Применение подручных средств при транспортировании поврежденных
объектов
Вытаскивание объектов тягачами с использованием тяги движетеля
Последовательная сцепка
Параллельная сцепка

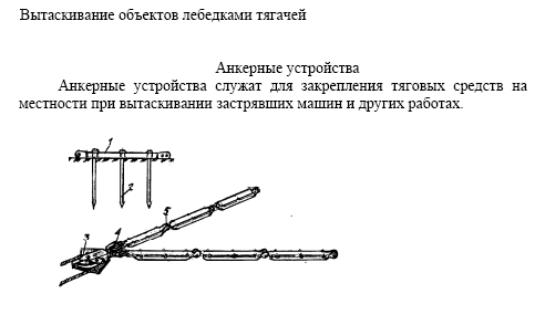

1—анкер; 2 — штырь; 3 — блок; 4 — серьга; 5 — соединительный палец
Установка анкеров
В качестве анкеров могут использоваться автомобили, гусеничные
машины, тракторы, а также местные предметы (деревья, скалы и т.п.) и
искусственные сооружения.
Соединительные детали
К соединительным деталям относятся коуши, зажимы, петли, серьги,
пальцы и другие детали.
1 — съемный коуш с клиновым креплением троса; 2 — зажим для
троса; 3- наконечник муфты; 4 — серьга; 5 — палец; 6 — сцепная
серьга; 7 — петля
Соединительные детали такелажного оборудования
Групповой такелажный комплект
Табельным такелажным оборудованием эвакуационных
подразделений и частей является групповой такелажный комплект.
Комплект предназначен для расширения возможностей эвакосредств;
ремонта лебедок, тросов; замены вышедших из строя отдельных узлов и
деталей эвакуационных тягачей ТК-5В и ТГ-4.
Масса комплекта – 5570 кг. Комплект перевозится на автомобиле ЗИЛ-131 с
гидрокраном (мод.4901) и на прицепе 2-ПН-2М (СМЗ-8325).
15.Организация подразделений по войсковому ремонту военной
автомобильной техники
В штат мотострелкового батальона входит отделение
технического обслуживания на базе мастерской МТО-АТ, которое
выполняет техническое обслуживание и текущий ремонт машин
батальона .
МТО относятся к группе частично унифицированных мастерских,
оснащаемых единым оборудованием общего назначения и
специализированными комплектами технологической оснастки.
Мастерская технического обслуживания состоит из следующих основных
частей :
-базового шасси автомобиля ЗИЛ-131 с лебедкой;
-унифицированного кузова (каркасного металлического КМ 131 или
бескаркасного К131);
-технологического оборудования, приспособлений и инструмента;
-дополнительного специализированного комплекта инструмента и
принадлежностей для технического обслуживания и текущего ремонта
гусеничных машин;
-дополнительного специализированного комплекта инструмента и
принадлежностей для технического обслуживания и текущего ремонта
четырехосных машин.
Численность личного состава составляет от 3 до 5 человек.
.В мотострелковом полку в штат ремонтной роты входит:
взвод по ремонту автомобильной техники на базе ПАРМ-1М, который
выполняет текущий ремонт автомобилей многоцелевого назначения и
гусеничных тягачей машин на готовых агрегатах и деталях в полевых
условиях.
Подвижная автомобильная ремонтная мастерская является
современным ремонтным средством. Ее состав, производственное
оборудование и оснащение комплектами инструмента и приспособлений
позволяют восстанавливать в полевых условиях автомобильную технику
всех основных типов.
Ремонтная рота мсп (тп) состоит:
-взвод по ремонту бронетанковой техники:
МРС-БТ - 4 шт.
МТО - 1 шт.
-взвод по ремонту автомобильной техники:
1) отделение технической диагностики и регулировочно-настроечных работ
МТО-АТ - 1шт.
2) отделение слесарно-механических работ и текущего ремонта агрегатов
МРМ - 1 шт.
ЭСБ - 4 - ВЗ - 1 - 1 шт.
3) отделение разборочно-сборочных работ.
МРС-АТ - 1 шт.
специальный грузовой автомобиль 3504Г - 1 шт.
электросварочный агрегат 6120 - 1 шт.
-ремонтный взвод специальных работ:
1) отделение слесарно-механических работ.
МРМ - 1 шт.
2) отделение электро-газосварочных работ.
МС-А - 1 шт.
электросварочный агрегат 6120 - 1 шт.
3) отделение электрооборудования, специального оборудования, зарядки
аккумуляторных батарей.
МЭС - 1 шт.
4) отделение электрооборудования, специального оборудования, зарядки
аккумуляторных батарей.
СРЗ-А - 1 шт.
передвижная зарядная станция ЭСБ - 4 - ВЗ - 1 - 1 шт.
- взвод по ремонту вооружения:
КПА - 1 шт.
МРС-АР - 1 шт.
ПМ-2 - 2 шт.
- эвакуационное отделение:
автокран (Урал-375) - 1 шт.
КЭТ-Л (Урал-375) - 1 шт.
БТС - 1 шт.
2-ПН-4М - 1 шт.
Организация работы ремонтного подразделения ПАРМ-1М в
полевых условиях. Особенности организации работ ремонтного
подразделения в полевых условиях по опыту локальных войн и
вооруженных конфликтов.
Наличие хорошо оснащенных совершенным оборудованием
подвижных авторемонтных мастерских само по себе не может обеспечить
своевременное и качественное восстановление В район развертывания должны быть подготовлены площадки для
правильной установки подвижных мастерских и обеспечения нормальных
условий для работы оборудования и удобного расположения палаток.
При размещении на местности необходимо рассредоточить про-
изводственные палатки и подвижные мастерские так, чтобы максимально
уменьшить вероятность поражения личного состава и материальной части
от воздействия обычных видов вооружения. Расстояние между
производственными палатками, мастерскими, специальными автомобилями
и установками определяется характером местности и возможностями
кабельной электрической сети. Размещение материальной части ПАРМ-
