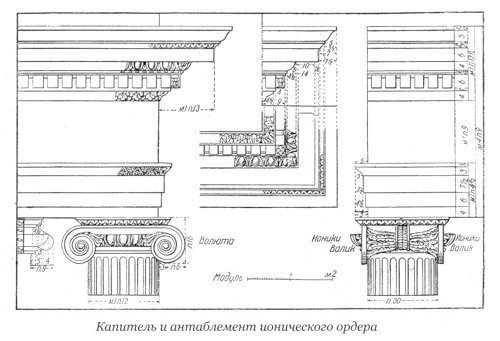

Капитель и антаблемент ионического ордера

• Капитель ионического ордера в высоту составляет 15 м., считая полувалик и полочку частью вершины колонны.

• Выступ абака равен 5 п., волюта – 11 п.

• Антаблемент имеет в высоту 4 ½ м. и выступает на 1 м. 13 п.

ЗАГРУЗИТЬ ЧЕРТЕЖ

Еще об ионическом ордере:

• Пьедестал и база

• Построение капители

• Колоннада

• Ионический ордер по Витрувию, Палладио, Серлио и др.

Капитель колонны
Обломы	Высота	Выступ
Полочка	1 п.	20 п.
Каблук	2 п.	19 ½ п.
Полочка	1 п.	17 ½ п.
Канал волюты	3 п.	17 п.
Четвертной вал	5 п.	22 п.

Стержень колонны
Обломы	Высота	Выступ
Валик	2 п.	18 п.
Полочка	1 п.	17 п.
Выкружка (вверху)	2 п.	17 – 15 п.
Стержень	15 м. 16 п.	18 п.
Выкружка (внизу)	2 п.	18 п. – 20 п.
Полочка	1 п.	20 п.

Карниз антаблемента
Обломы	Высота	Выступ
Полочка	1 ½ п.	46 п.
Гусек	5 п.	46 п. – 41 п.
Полочка	½ п.	41 п.
Каблучок	2 п.	40 ½ – 39 п.
Слезник	6 п.	38 ½ п.
Четвертной вал	4 п.	28 ½ – 24 ½ п.
Валик	1 п.	25 п.
Полочка	½ п.	24 ½ п.
Зубчики	6 п.	24 п.
Полочка	1 п.	20 п.
Каблучок	4 п.	19 ½ – 15 ½ п.
Фриз	27 п.	15 п.

Архитрав
Обломы	Высота	Выступ
Полочка	1 ½ п.	20 п.
Каблук	3 п.	19 ½ – 17 п.
Верхняя полоса	7 1/3 п.	16 ½ п.
Средняя полоса	6 п.	15 ¾ п.
Нижняя полоса	4 ½ п.	15 п.

Построение капители ионического ордера

Волюта

Вариант I. (Виньола)

• В точке пересечения перпендикуляра с верхней горизонтальной линией полувалика помещают центр глазка волюты таким образом, чтобы от этого центра до точки начала волюты было 9 п.

• Глазок разделяется вышеупомянутым перпендикуляром.

• Взяв за центр точку 1, описывают циркулем четверть круга.

• Далее берут за центр точку 2и, сжав циркуль, описывают следующую четверть и так далее.

• Действуя так, делают три плавных оборота.

• Чтобы определить толщину полочки, составляющей четвертую часть всей ширины волюты, нужно снова разделить на четыре части интервалы между центрами, которые послужили для образования трех сегментов, в первой части непосредственно ниже тех же номеров намечают другие центры, пользуясь которыми вместе с теми же номерами, как для первых окружностей, образуют полочку волюты, ширины которой пойдет, уменьшаясь до желаемой пропорции.

ЗАГРУЗИТЬ ЧЕРТЕЖ

Вариант II. (упрощенный Гарнери)

• Сделаем глазок волюты с центом А, находящимся в середине между выступом и полувыступом.

• Разделим глазок на 8 равных частей и посредством полученных точек наметим столько же произвольных участков, проходящих через центр.

• Построим треугольник ВСD, один катет которого равнялся бы 7 частям модуля.

• Из центра в точке D описываемдугу CF и делим EF на 24 равных части, полученные точки соединяем с центом D и продолжаем линии до пересечения с BC.

• Беря расстояние C1, C2, C3 и т.д., относим их от точки А к точек 1, от точки A к точке 2, от точки А к точке 3 и т.д.

• Радиусом А1 из центров в точках 1 и 2 описываем дуги; их пересечение будет центром для дуги волюты 1 – 2.

• Радиусом А2 из центров в точках 2 и 3 повторим операции пересечения дуг и мы получим второй центр для дуги волюты 2 – 3; таким образом мы можем определить все остальные центры.

• Для определения полочки достаточно взять расстояние С3 и перенести его из точки А в точку d, C4 из точки А в точку е, С5 из точку А в точку f и т.д.

• Затем радиусом Ad из центров в точках d и e оперируем так же, как и раньше, т.е. описываем две дуги, место пересечения которых будет центром дуги de– полочки.

ЗАГРУЗИТЬ ЧЕРТЕЖ

Построение наклона иоников ионической капители

• Линия AB – ширина колонны. Из точек A и B опускаем линии, перпендикулярные AB.

• Делим AB на две равные части; точка 4′ является центром дуги произвольного радиуса.

• Отрезок дуги, заключенный между двумя вертикальными линиями, делим на 8 равных частей, из полученных точек 1, 2, 3, 4, 5, 6, 7 опускаем перпендикуляры до встречи с линией AB в точках 1′, 2′, 3′, 4′, 5′, 6′, 7′.

• Из точек A и B радиусом AB описываем дуги; место их пересечения в точке c.

• Соединяем точку с с точками 1′, 2′, 3′, 4′, 5′, 6′, 7′ и получаем точный наклон иоников ионической капители.

Построение капители коринфского ордера

Для лучшего понимания построения капители, план схематизирован, а профиль дан со всеми выступами листьев.

• На плане из центра колонны радиусом, равным 2 м., описываем окружность, куда вписываем квадрат; диагональ его равна 4 м. На одной из сторон квадрата (ab)вычерчиваем равностороннийтреугольник abc. Ставим ножку циркуля в точку c и вычерчиваем выемку абака.

• Дальнейшее построение понятно из плана и профиля. На плане хорошо видно расположение листьев, видно, откуда начинаются завитки, как поворачивается ствол капители. План также необходим для того, чтобы располагать листья и завитки в положение, определяемое сами же планом.

• Высоту листьев, завитков и абака берут из профиля. Из профиля также берут размер выступа листьев и завитков посредством линии ab, которая идет от верхушки абака к валику колонны.
