Ворота распашные, серия 1.435.9
Наименование |
Марка ворот |
Размеры проема ворот (ширина х высота), м |
Масса, кг |
Ворота из трубчатого профиля |
ВР 48 х 54-Т |
4,8 х 5,4 |
983 |
ВР 42 х 42-Т |
4,2 х 4,2 |
753 |
|
ВР 36 х 36-Т |
3,6 х 3,6 |
635 |
|
ВР 30 х 30-Т |
3,0 х 3,0 |
517 |
ВР 36 х 36-Т
ВР – ворота распашные,
36 х 36 – ширина х высота,
Т – трубчатого сечения.

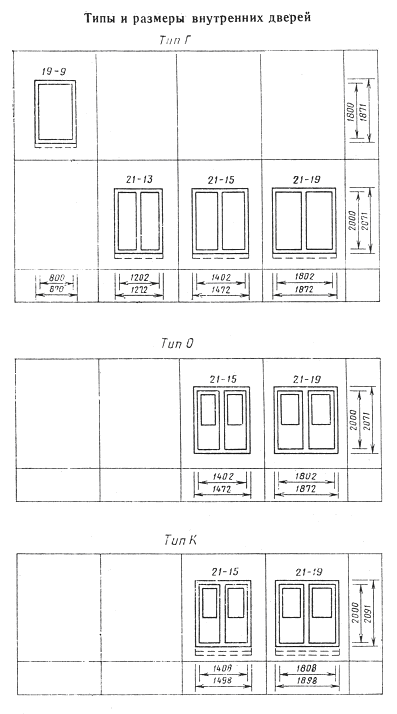

Внутренние двери промышленных зданий ГОСТ 14624-84
Окна с переплетами из спаренных прямоугольных труб, серия 1.436.2
Окна с фрамугами |
Переплеты |
|||
ОСР 48.12 |
147,77 |
|
П 48.12 |
45,0 |
ОДР 48.12 |
191,03 |
|||
ОСР 48. 18 |
199,56 |
|
П 48.18 |
54,0 |
ОДР 48.18 |
285,87 |
|||
ОСР 18.12 |
46,82 |
|
П 18.12 |
20,6 |
ОДР 18.12 |
84,97 |
|||
ОСР 18. 18 |
87,94 |
|
П 18.18 |
26,0 |
ОДР 18.18 |
117,00 |
|||
ОДР 48.12
О – обозначение окна,
Д – двойное остекление,
Р – ручной механизм открывания,
48 – ширина окна,
12 – высота окна.
Стены наружные из однослойных панелей для каркасных общественных, вспомогательных и производственных зданий, серия 1.030.1
Эскиз |
Марка изделия |
Размеры, мм |
Расход материалов |
Масса, кг |
|||
L |
H |
B |
Бетон, м3 |
Сталь, кг |
|||
I |
ПС 30.6.2,5-6.Л |
2980 |
585 |
250 |
0,37 |
10,76 |
0,67 |
ПС 30.9.2,5-6.Л |
885 |
0,57 |
13,66 |
1,01 |
|||
ПС 30.12.2,5-6.Л |
1185 |
0,76 |
16,83 |
1,34 |
|||
ПС 30.13.2,5-6.Л |
1285 |
0,82 |
17,44 |
1,46 |
|||
ПС 30.15.2,5-6.Л |
1485 |
0,95 |
18,48 |
1,69 |
|||
ПС 30.18.2,5-6.Л |
1785 |
1,14 |
22,43 |
2,03 |
|||
ПС 30.21.2,5-6.Л |
2085 |
1,34 |
25,20 |
2,36 |
|||
ПС 60.6.2,5-6.Л |
5980 |
585 |
250 |
0,75 |
40,13 |
1,34 |
|
ПС 60.9.2,5-6.Л |
885 |
1,14 |
53,43 |
2,04 |
|||
ПС 60.12.2,5-6.Л |
1185 |
1,52 |
65,32 |
2,73 |
|||
ПС 60.13.2,5-6.Л |
1285 |
1,65 |
65,81 |
2,95 |
|||
ПС 60.15.2,5-6.Л |
1485 |
1,91 |
78,56 |
3,41 |
|||
ПС 60.18.2,5-6.Л |
1785 |
2,29 |
92,96 |
4,10 |
|||
ПС 60.21.2,5-6.Л |
2085 |
2,68 |
105,27 |
4,78 |
|||
ПС 62,5.9.2,5-6.Л-1 |
6230 |
885 |
250 |
0,91 |
73,49 |
1,74 |
|
ПС 62,5.12.2,5-6.Л-1 |
1185 |
1,22 |
91,74 |
2,33 |
|||
ПС 62,5.18.2,5-6.Л-1 |
1785 |
1,83 |
167,69 |
3,52 |
|||
ПС 65.9.2,5-6.Л-1 |
6480 |
885 |
250 |
0,95 |
76,16 |
1,81 |
|
ПС 65.12.2,5-6.Л-1 |
1185 |
1,27 |
95,08 |
2,41 |
|||
ПС 65.18.2,5-6.Л-1 |
1785 |
1,91 |
173,90 |
3,66 |
|||
II |
2ПС 3.12.2,5 -Л |
280 |
1185 |
250 |
0,07 |
1,89 |
0,13 |
2ПС 3.15.2,5-Л |
1485 |
0,09 |
2,26 |
0,15 |
|||
2ПС 3.18.2,5-Л |
1785 |
0,11 |
2,63 |
0,19 |
|||
2ПС 3.21.2,5-Л |
2085 |
0,13 |
3,00 |
0,23 |
|||
2ПС 6.12.2,5-Л |
580 |
1185 |
250 |
0,15 |
2,79 |
0,26 |
|
2ПС 6.15.2,5-Л |
1485 |
0,18 |
3,40 |
0,32 |
|||
2ПС 6.18.2,5-Л |
1785 |
0,22 |
4,00 |
0,39 |
|||
2ПС 6.21.2,5-Л |
2085 |
0,26 |
4,90 |
0,46 |
|||
2ПС 6.24.2,5-Л |
2385 |
0,30 |
5,50 |
0,52 |
|||
II |
2ПС 12.12.2,5-Л |
1180 |
1185 |
250 |
0,30 |
4,31 |
0,53 |
2ПС 12.15.2,5-Л |
1485 |
0,38 |
5,23 |
0,66 |
|||
2ПС 12.18.2,5-Л |
1785 |
0,45 |
6,14 |
0,79 |
|||
2ПС 12.21.2,5-Л |
2085 |
0,56 |
7,19 |
0,94 |
|||
2ПС 12.24.2,5-Л |
2385 |
0,60 |
8,10 |
1,07 |
|||
2ПС 15.12.2,5-Л |
1480 |
1185 |
250 |
0,38 |
5,22 |
0,66 |
|
2ПС 15.18.2,5-Л |
1785 |
0,57 |
7,65 |
1,01 |
|||
2ПС 15.24.2,5-Л |
2385 |
0,76 |
10,44 |
1,34 |
|||
2ПС 8.12.2,5-Л |
830 |
1185 |
250 |
0,16 |
2,98 |
0,31 |
|
2ПС 8.18.2,5-Л |
1785 |
0,24 |
4,58 |
0,46 |
|||
2ПС 8.24.2,5-Л |
2385 |
0,33 |
5,88 |
0,61 |
|||
2ПС 9.12.2,5-Л |
880 |
1185 |
250 |
0,22 |
3,11 |
0,40 |
|
2ПС 9.18.2,5-Л |
1785 |
0,34 |
4,77 |
0,59 |
|||
2ПС 9.24.2,5-Л |
2385 |
0,45 |
6,14 |
0,79 |
|||
2ПС 11.12.2,5-Л |
1080 |
1185 |
250 |
0,21 |
3,81 |
0,39 |
|
2ПС 11.18.2,5-Л |
1785 |
0,32 |
5,83 |
0,59 |
|||
2ПС 11.24.2,5-Л |
2385 |
0,42 |
7,55 |
0,79 |
|||
2ПС 11,3.12.2,5-Л |
1130 |
1185 |
250 |
0,29 |
4,26 |
0,51 |
|
2ПС 11,3.18.2,5-Л |
1785 |
0,43 |
6,06 |
0,77 |
|||
2ПС 11,3.24.2,5-Л |
2385 |
0,58 |
7,87 |
1,02 |
|||
2ПС 17.12.2,5-Л |
1680 |
1185 |
250 |
0,34 |
6,08 |
0,64 |
|
2ПС 17.18.2,5-Л |
1785 |
0,51 |
8,44 |
0,96 |
|||
2ПС 17.24.2,5-Л |
2385 |
0,68 |
10,80 |
1,27 |
|||
2ПС 18.12.2,5-Л |
1780 |
1185 |
250 |
0,45 |
6,86 |
0,81 |
|
2ПС 18.18.2,5-Л |
1785 |
0,68 |
9,61 |
1,21 |
|||
2ПС 18.24.2,5-Л |
2385 |
0,91 |
12,64 |
1,61 |
|||
2ПС 20.12.2,5-Л |
1980 |
1185 |
250 |
0,39 |
6,91 |
0,73 |
|
2ПС 20.18.2,5-Л |
1785 |
0,58 |
9,69 |
1,10 |
|||
2ПС 20.24.2,5-Л |
2385 |
0,78 |
12,74 |
1,46 |
|||
2ПС 20,3.12.2,5-Л |
2030 |
1185 |
250 |
0,52 |
7,71 |
0,91 |
|
2ПС 20,3.18.2,5-Л |
1785 |
0,78 |
11,18 |
1,37 |
|||
2ПС 20,3.24.2,5-Л |
2385 |
1,04 |
15,37 |
1,84 |
|||
ПС 65.18.2,5-6.Л-1
ПС – панель стеновая,
2ПС – панель простеночная,
65 – длина панели,
18 – высота панели,
2,5 – толщина панели,
Л – легкий бетон,
1 – обозначение несущей способности.
