Синтез рычажно-пружинной подвески - sss
Программа SSS предназначена для определения основных параметров рычажно-пружиной подвески (длина рычага, угол наклона рычага в разгруженном состоянии, координаты точки качания рычага, координаты точки крепления пружины на остове и на рычаге и некторые другие), по исходной приведенной характеристике. При этом программа позволяет выбрать наиболее оптимальные параметры, для которых реальная приведенная характеристика с наименьшей погрешностью соответствует исходной.
Исходные данные для программы SSS1
Идентифи- катор |
Наименование |
Размерность |
Значения |
SIL(N) |
Сила, действующая на каток в точке n |
Н |
42500 |
HODA |
Полный ход подвески |
мм |
192,5 |
YGR |
Расстояние от оси шарнира до точки крепления пружины на рычаге |
мм |
300 |
TW |
Жесткость пружины, предназначенной для данной подвески |
Н/мм |
5-10 000 |
ВАРИАНТ 1
ХОД ПОДВЕСКИ = 192.5 MM
ДЛИНА РЫЧАГА = 116.4 ММ
УГОЛ МЕЖДУ НАПРАВЛЕНИЕМ СИЛЫ И ЛИНИЕЙ,СОЕДИНЯ-
ЮЩЕЙ ШАРНИР И ТОЧКУ КРЕПЛЕНИЯ ПРУЖИНЫ 165.0126 ГРАД
УГОЛ МЕЖДУ РЫЧАГОМ И НАПРАВЛЕНИЕМ СИЛЫ
В НИЖНЕЙ ТОЧКЕ = 5.0025 ГРАД
УГОЛ МЕЖДУ РЫЧАГОМ И НАПРАВЛЕНИЕМ СИЛЫ
В ВЕРХНЕЙ ТОЧКЕ = 131.1717 ГРАД
РАССТОЯНИЕ ОТ ШАРНИРА ДО ТОЧКИ КРЕПЛЕНИЯ
ПРУЖИНЫ НА РЫЧАГЕ = 300.0 ММ
РАССТОЯНИЕ ОТ ШАРНИРА ДО ТОЧКИ КРЕПЛЕНИЯ
ПРУЖИНЫ НА ОСТОВЕ ТРАКТОРА = 195.0 ММ
ХОД ПРУЖИНЫ = 312.2 ММ
ЖЕСТКОСТЬ ПРУЖИНЫ = 52.8 Н/ММ
СИЛА ПРЕДВАРИТЕЛЬНОГО ПОДЖАТИЯ ПРУЖИНЫ = .0 H
ЭНЕРГОЕМКОСТЬ ПОДВЕСКИ = 2573.1 H*M
ВАРИАНТ 3
ХОД ПОДВЕСКИ = 192.5 MM
ДЛИНА РЫЧАГА = 271.5 ММ
УГОЛ МЕЖДУ НАПРАВЛЕНИЕМ СИЛЫ И ЛИНИЕЙ,СОЕДИНЯ-
ЮЩЕЙ ШАРНИР И ТОЧКУ КРЕПЛЕНИЯ ПРУЖИНЫ 180.0137 ГРАД
УГОЛ МЕЖДУ РЫЧАГОМ И НАПРАВЛЕНИЕМ СИЛЫ
В НИЖНЕЙ ТОЧКЕ = 73.9964 ГРАД
УГОЛ МЕЖДУ РЫЧАГОМ И НАПРАВЛЕНИЕМ СИЛЫ
В ВЕРХНЕЙ ТОЧКЕ = 115.6812 ГРАД
РАССТОЯНИЕ ОТ ШАРНИРА ДО ТОЧКИ КРЕПЛЕНИЯ
ПРУЖИНЫ НА РЫЧАГЕ = 300.0 ММ
РАССТОЯНИЕ ОТ ШАРНИРА ДО ТОЧКИ КРЕПЛЕНИЯ
ПРУЖИНЫ НА ОСТОВЕ ТРАКТОРА = 240.0 ММ
ХОД ПРУЖИНЫ = 140.9 ММ
ЖЕСТКОСТЬ ПРУЖИНЫ = 273.0 Н/ММ
СИЛА ПРЕДВАРИТЕЛЬНОГО ПОДЖАТИЯ ПРУЖИНЫ = .0 H
ЭНЕРГОЕМКОСТЬ ПОДВЕСКИ = 2709.3 H*M

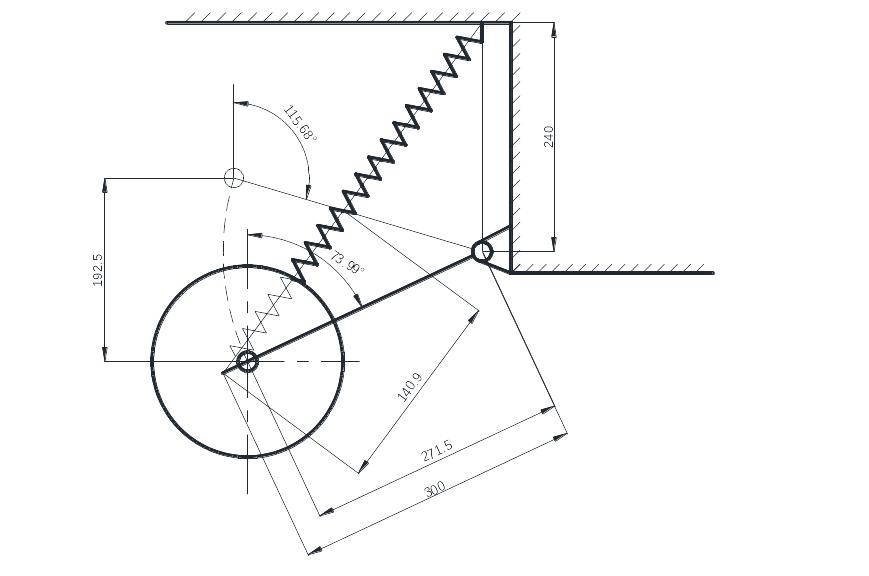

Схема рычажно-пружинной подвески
Исходные данные для программы SSS2
Идентифи- катор |
Наименование |
Размерность |
Значения |
SIL(N) |
Сила, действующая на каток в точке n |
Н |
42500 |
HODA |
Полный ход подвески |
мм |
48,1 |
YGR |
Расстояние от оси шарнира до точки крепления пружины на рычаге |
мм |
300 |
TW |
Жесткость пружины, предназначенной для данной подвески |
Н/мм |
5-10 000 |
ВАРИАНТ 1
ХОД ПОДВЕСКИ = 48.1 MM
ДЛИНА РЫЧАГА = 29.1 ММ
УГОЛ МЕЖДУ НАПРАВЛЕНИЕМ СИЛЫ И ЛИНИЕЙ,СОЕДИНЯ-
ЮЩЕЙ ШАРНИР И ТОЧКУ КРЕПЛЕНИЯ ПРУЖИНЫ 165.0126 ГРАД
УГОЛ МЕЖДУ РЫЧАГОМ И НАПРАВЛЕНИЕМ СИЛЫ
В НИЖНЕЙ ТОЧКЕ = 5.0025 ГРАД
УГОЛ МЕЖДУ РЫЧАГОМ И НАПРАВЛЕНИЕМ СИЛЫ
В ВЕРХНЕЙ ТОЧКЕ = 131.1717 ГРАД
РАССТОЯНИЕ ОТ ШАРНИРА ДО ТОЧКИ КРЕПЛЕНИЯ
ПРУЖИНЫ НА РЫЧАГЕ = 300.0 ММ
РАССТОЯНИЕ ОТ ШАРНИРА ДО ТОЧКИ КРЕПЛЕНИЯ
ПРУЖИНЫ НА ОСТОВЕ ТРАКТОРА = 195.0 ММ
ХОД ПРУЖИНЫ = 312.2 ММ
ЖЕСТКОСТЬ ПРУЖИНЫ = 13.2 Н/ММ
СИЛА ПРЕДВАРИТЕЛЬНОГО ПОДЖАТИЯ ПРУЖИНЫ = .0 H
ЭНЕРГОЕМКОСТЬ ПОДВЕСКИ = 642.9 H*M
ВАРИАНТ 3
ХОД ПОДВЕСКИ = 48.1 MM
ДЛИНА РЫЧАГА = 67.8 ММ
УГОЛ МЕЖДУ НАПРАВЛЕНИЕМ СИЛЫ И ЛИНИЕЙ,СОЕДИНЯ-
ЮЩЕЙ ШАРНИР И ТОЧКУ КРЕПЛЕНИЯ ПРУЖИНЫ 180.0137 ГРАД
УГОЛ МЕЖДУ РЫЧАГОМ И НАПРАВЛЕНИЕМ СИЛЫ
В НИЖНЕЙ ТОЧКЕ = 73.9964 ГРАД
УГОЛ МЕЖДУ РЫЧАГОМ И НАПРАВЛЕНИЕМ СИЛЫ
В ВЕРХНЕЙ ТОЧКЕ = 115.6812 ГРАД
РАССТОЯНИЕ ОТ ШАРНИРА ДО ТОЧКИ КРЕПЛЕНИЯ
ПРУЖИНЫ НА РЫЧАГЕ = 300.0 ММ
РАССТОЯНИЕ ОТ ШАРНИРА ДО ТОЧКИ КРЕПЛЕНИЯ
ПРУЖИНЫ НА ОСТОВЕ ТРАКТОРА = 240.0 ММ
ХОД ПРУЖИНЫ = 140.9 ММ
ЖЕСТКОСТЬ ПРУЖИНЫ = 68.2 Н/ММ
СИЛА ПРЕДВАРИТЕЛЬНОГО ПОДЖАТИЯ ПРУЖИНЫ = .0 H
ЭНЕРГОЕМКОСТЬ ПОДВЕСКИ = 677.0 H*M
ВАРИАНТ 5
ХОД ПОДВЕСКИ = 48.1 MM
ДЛИНА РЫЧАГА = 27.8 ММ
УГОЛ МЕЖДУ НАПРАВЛЕНИЕМ СИЛЫ И ЛИНИЕЙ,СОЕДИНЯ-
ЮЩЕЙ ШАРНИР И ТОЧКУ КРЕПЛЕНИЯ ПРУЖИНЫ 165.0126 ГРАД
УГОЛ МЕЖДУ РЫЧАГОМ И НАПРАВЛЕНИЕМ СИЛЫ
В НИЖНЕЙ ТОЧКЕ = 5.0025 ГРАД
УГОЛ МЕЖДУ РЫЧАГОМ И НАПРАВЛЕНИЕМ СИЛЫ
В ВЕРХНЕЙ ТОЧКЕ = 137.4842 ГРАД
РАССТОЯНИЕ ОТ ШАРНИРА ДО ТОЧКИ КРЕПЛЕНИЯ
ПРУЖИНЫ НА РЫЧАГЕ = 300.0 ММ
РАССТОЯНИЕ ОТ ШАРНИРА ДО ТОЧКИ КРЕПЛЕНИЯ
ПРУЖИНЫ НА ОСТОВЕ ТРАКТОРА = 195.0 ММ
ХОД ПРУЖИНЫ = 332.0 ММ
ЖЕСТКОСТЬ ПРУЖИНЫ = 11.8 Н/ММ
СИЛА ПРЕДВАРИТЕЛЬНОГО ПОДЖАТИЯ ПРУЖИНЫ = .0 H
ЭНЕРГОЕМКОСТЬ ПОДВЕСКИ = 652.7 H*M

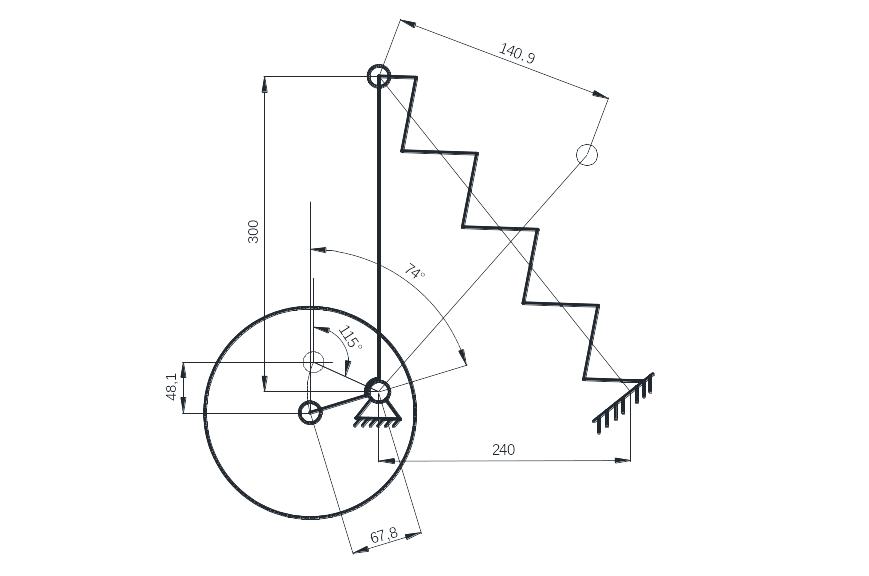

Схема
рычажно-пружинной подвески
Исходные данные для программы SSS3
Идентифи- катор |
Наименование |
Размерность |
Значения |
SIL(N) |
Сила, действующая на каток в точке n |
Н |
42500 |
HODA |
Полный ход подвески |
мм |
12 |
YGR |
Расстояние от оси шарнира до точки крепления пружины на рычаге |
мм |
300 |
TW |
Жесткость пружины, предназначенной для данной подвески |
Н/мм |
5-10 000 |
ВАРИАНТ 1
ХОД ПОДВЕСКИ = 12.0 MM
ДЛИНА РЫЧАГА = 7.3 ММ
УГОЛ МЕЖДУ НАПРАВЛЕНИЕМ СИЛЫ И ЛИНИЕЙ,СОЕДИНЯ-
ЮЩЕЙ ШАРНИР И ТОЧКУ КРЕПЛЕНИЯ ПРУЖИНЫ 165.0126 ГРАД
УГОЛ МЕЖДУ РЫЧАГОМ И НАПРАВЛЕНИЕМ СИЛЫ
В НИЖНЕЙ ТОЧКЕ = 5.0025 ГРАД
УГОЛ МЕЖДУ РЫЧАГОМ И НАПРАВЛЕНИЕМ СИЛЫ
В ВЕРХНЕЙ ТОЧКЕ = 131.1717 ГРАД
РАССТОЯНИЕ ОТ ШАРНИРА ДО ТОЧКИ КРЕПЛЕНИЯ
ПРУЖИНЫ НА РЫЧАГЕ = 300.0 ММ
РАССТОЯНИЕ ОТ ШАРНИРА ДО ТОЧКИ КРЕПЛЕНИЯ
ПРУЖИНЫ НА ОСТОВЕ ТРАКТОРА = 195.0 ММ
ХОД ПРУЖИНЫ = 312.2 ММ
ЖЕСТКОСТЬ ПРУЖИНЫ = 3.3 Н/ММ
СИЛА ПРЕДВАРИТЕЛЬНОГО ПОДЖАТИЯ ПРУЖИНЫ = .0 H
ЭНЕРГОЕМКОСТЬ ПОДВЕСКИ = 160.4 H*M
ВАРИАНТ 3
ХОД ПОДВЕСКИ = 12.0 MM
ДЛИНА РЫЧАГА = 16.9 ММ
УГОЛ МЕЖДУ НАПРАВЛЕНИЕМ СИЛЫ И ЛИНИЕЙ,СОЕДИНЯ-
ЮЩЕЙ ШАРНИР И ТОЧКУ КРЕПЛЕНИЯ ПРУЖИНЫ 180.0137 ГРАД
УГОЛ МЕЖДУ РЫЧАГОМ И НАПРАВЛЕНИЕМ СИЛЫ
В НИЖНЕЙ ТОЧКЕ = 73.9964 ГРАД
УГОЛ МЕЖДУ РЫЧАГОМ И НАПРАВЛЕНИЕМ СИЛЫ
В ВЕРХНЕЙ ТОЧКЕ = 115.6812 ГРАД
РАССТОЯНИЕ ОТ ШАРНИРА ДО ТОЧКИ КРЕПЛЕНИЯ
ПРУЖИНЫ НА РЫЧАГЕ = 300.0 ММ
РАССТОЯНИЕ ОТ ШАРНИРА ДО ТОЧКИ КРЕПЛЕНИЯ
ПРУЖИНЫ НА ОСТОВЕ ТРАКТОРА = 240.0 ММ
ХОД ПРУЖИНЫ = 140.9 ММ
ЖЕСТКОСТЬ ПРУЖИНЫ = 17.0 Н/ММ
СИЛА ПРЕДВАРИТЕЛЬНОГО ПОДЖАТИЯ ПРУЖИНЫ = .0 H
ЭНЕРГОЕМКОСТЬ ПОДВЕСКИ = 168.9 H*M
ВАРИАНТ 5
ХОД ПОДВЕСКИ = 12.0 MM
ДЛИНА РЫЧАГА = 6.9 ММ
УГОЛ МЕЖДУ НАПРАВЛЕНИЕМ СИЛЫ И ЛИНИЕЙ,СОЕДИНЯ-
ЮЩЕЙ ШАРНИР И ТОЧКУ КРЕПЛЕНИЯ ПРУЖИНЫ 165.0126 ГРАД
УГОЛ МЕЖДУ РЫЧАГОМ И НАПРАВЛЕНИЕМ СИЛЫ
В НИЖНЕЙ ТОЧКЕ = 5.0025 ГРАД
УГОЛ МЕЖДУ РЫЧАГОМ И НАПРАВЛЕНИЕМ СИЛЫ
В ВЕРХНЕЙ ТОЧКЕ = 137.4842 ГРАД
РАССТОЯНИЕ ОТ ШАРНИРА ДО ТОЧКИ КРЕПЛЕНИЯ
ПРУЖИНЫ НА РЫЧАГЕ = 300.0 ММ
РАССТОЯНИЕ ОТ ШАРНИРА ДО ТОЧКИ КРЕПЛЕНИЯ
ПРУЖИНЫ НА ОСТОВЕ ТРАКТОРА = 195.0 ММ
ХОД ПРУЖИНЫ = 332.0 ММ
ЖЕСТКОСТЬ ПРУЖИНЫ = 3.0 Н/ММ
СИЛА ПРЕДВАРИТЕЛЬНОГО ПОДЖАТИЯ ПРУЖИНЫ = .0 H
ЭНЕРГОЕМКОСТЬ ПОДВЕСКИ = 162.8 H*M
Схема рычажно – пружинной подвески такая же как и для частоты 4Гц различаются лишь длины рычагов.
Выводы: Наиболее оптимальным во всех трех случаях является вариант подвески №3. Во остальных случаях невозможно обеспечить такой большой ход пружины при тех же габаритах.
