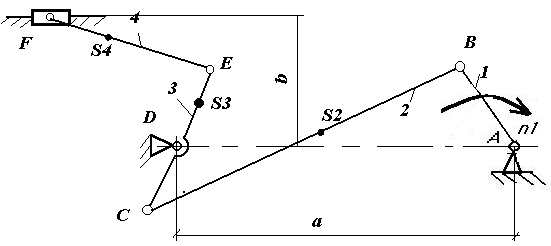

Механизм №7.
параметры |
№№ вариантов |
||||||||||
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
||
длины ВМ |
LAB |
0,15 |
0,2 |
0,25 |
0,4 |
0,5 |
0,3 |
0,35 |
0,45 |
0,25 |
0,2 |
LBC |
1,2 |
1 |
1,4 |
2,5 |
3 |
1,5 |
1,7 |
2 |
1,6 |
1,2 |
|
LCD |
0,3 |
0,3 |
0,35 |
0,55 |
0,45 |
0,4 |
0,4 |
0,4 |
0,45 |
0,4 |
|
LDE |
0,12 |
0,15 |
0,2 |
0,3 |
0,4 |
0,25 |
0,25 |
0,25 |
0,2 |
0,2 |
|
LEF |
0,4 |
0,6 |
0,8 |
1,25 |
1,5 |
0,7 |
0,8 |
1 |
0,8 |
0,6 |
|
LBS2 |
0,6 |
0,5 |
0,75 |
1,25 |
1,5 |
0,7 |
0,8 |
0,9 |
0,8 |
0,6 |
|
LDS3 |
0,1 |
0,1 |
0,15 |
0,2 |
0,25 |
0,15 |
0,1 |
0,2 |
0,1 |
0,15 |
|
LFS4 |
0,2 |
0,25 |
0,4 |
0,5 |
0,6 |
0,3 |
0,4 |
0,5 |
0,45 |
0,35 |
|
a |
1,2 |
0,9 |
1,25 |
2,5 |
2,6 |
1,6 |
1,4 |
1,8 |
1,5 |
1,1 |
|
b |
0,15 |
0,25 |
0,3 |
0,4 |
0,6 |
0,3 |
0,35 |
0,4 |
0,3 |
0,4 |
|
n1, об/мин |
150 |
200 |
250 |
300 |
300 |
150 |
200 |
250 |
150 |
300 |
|
Угол поворота кривошипа φ |
30 o |
60 o |
90 o |
110 o |
140 o |
170 o |
200 o |
230 o |
260 o |
290 o |

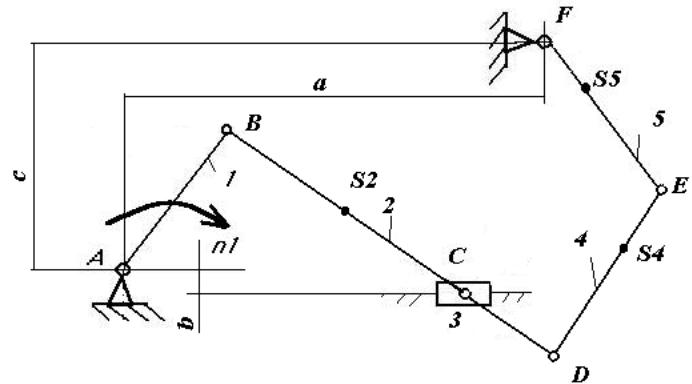

Механизм №8
с |
№№ вариантов |
||||||||||
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
||
длины ВМ |
LAB |
0,25 |
0,3 |
0,35 |
0,4 |
0,45 |
0,5 |
0,4 |
0,3 |
0,45 |
0,25 |
LBC |
1,5 |
1,8 |
1,8 |
2 |
2,1 |
2,4 |
1,8 |
1,5 |
2 |
1,4 |
|
LCD |
0,2 |
0,25 |
0,4 |
0,3 |
0,3 |
0,4 |
0,5 |
0,4 |
0,3 |
0,4 |
|
LDE |
0,4 |
0,5 |
0,6 |
0,7 |
0,7 |
0,8 |
0,5 |
0,5 |
0,9 |
0,4 |
|
LEF |
0,4 |
0,5 |
0,6 |
0,7 |
0,7 |
0,8 |
0,5 |
0,5 |
0,9 |
0,4 |
|
LBS2 |
0,8 |
1 |
1,1 |
1,2 |
1,3 |
1,5 |
1,1 |
0,9 |
1,3 |
0,8 |
|
LDS4 |
0,25 |
0,3 |
0,35 |
0,4 |
0,45 |
0,5 |
0,3 |
0,35 |
0,6 |
0,3 |
|
LFS5 |
0,25 |
0,3 |
0,35 |
0,4 |
0,45 |
0,5 |
0,3 |
0,35 |
0,6 |
0,3 |
|
a |
1,8 |
2 |
2 |
2,3 |
2,4 |
2,6 |
2 |
1,7 |
2,2 |
1,6 |
|
b |
0,1 |
0,15 |
0,2 |
0,25 |
0 |
0 |
0,1 |
0,2 |
0,15 |
0 |
|
с |
0,6 |
0,7 |
1 |
1 |
0,9 |
1 |
0,6 |
0,6 |
1,2 |
0,5 |
|
n1, об/мин |
150 |
200 |
250 |
300 |
170 |
190 |
210 |
240 |
270 |
290 |
|
Угол поворота кривошипа φ |
30 o |
60 o |
90 o |
110 o |
140 o |
170 o |
200 o |
230 o |
260 o |
290 o |
