Методические указания
к выполнению графических работ по дисциплине
«Начертательная геометрия»
для студентов технических специальностей
очной и заочной форм обучения
Тюмень 2004 г.
Утверждено редакционно-издательским советом
Тюменского государственного нефтегазового университета
Составители:
к.т.н., доц. Красовская Нина Ивановна,
к.т.н., доц.Коленчин Николай Филиппович
© Государственное образовательное учреждение высшего профессионального образования
«Тюменский государственный нефтегазовый университет», 2004г.
ВВЕДЕНИЕ
В представленных методических указаниях дается краткое описание выдаваемых студентам графических работ по начертательной геометрии, рекомендации по их выполнению, образцы этих работ, а также исходные чертежи-задания по вариантам (стр. 10…29). Номер варианта задания соответствует номеру, под которым записана фамилия студента в журнале преподавателя или методиста. Контрольная работа для студентов заочного обучения содержит три графические работы: “Поверхности”, “Пересечение поверхностей”, “Задача метрическая”. Работы выполняются на чертежных листах формата А3 карандашом с сохранением всех вспомогательных построений.
1. Графическая работа “поверхности”
Цель. Закрепление навыков решения задач на принадлежность точек и линий поверхности.
Содержание работы. По двум данным видам каждой из представленных поверхностей построить третий, а также недостающие проекции сквозных вырезов. М 2,5:1.
Рекомендации
по выполнению.
Тонкими линиями на листе подготовленного
формата начертить три проекции каждой
поверхности. Вычертить заданные проекции
сквозных вырезов на главных изображениях
поверхностей. Затем, используя условия
принадлежности точки и линии поверхности,
построить недостающие проекции этих
вырезов. Для построения необходимо на
заданных проекциях очерковых линий
вырезов наметить как можно больше точек,
характерных и промежуточных, провести
через них простейшие вспомогательные
линии: прямые или окружности-параллели
(кроме цилиндрической поверхности) и
построить сначала горизонтальные
проекции вырезов, а затем, используя
равенство ординат (y)
на плоскостях П1
и П3,

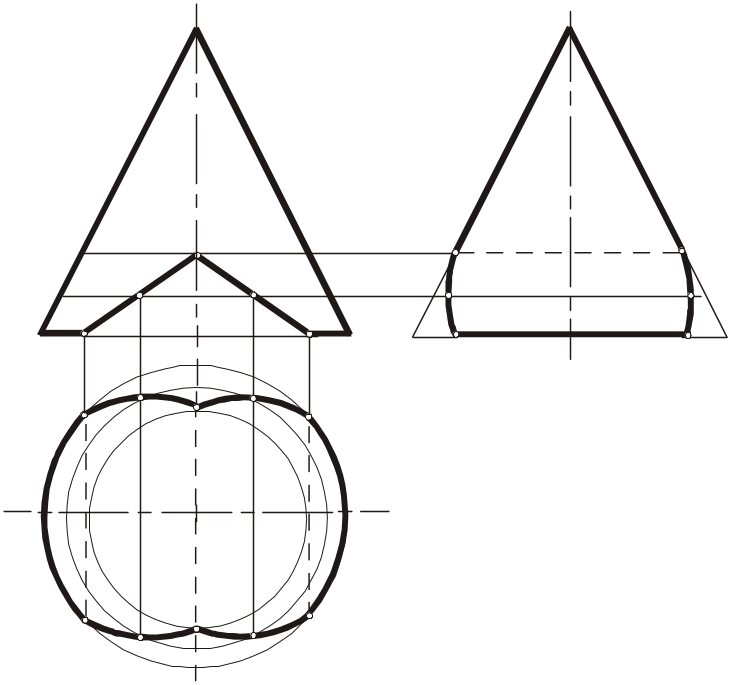

построить их профильные проекции, рис.1.
Рис.1
Далее определить видимость построенных линий и обвести чертеж. Все вспомогательные линии построений, а также контуры срезанных частей очерков оставить на чертеже тонкими линиями. На рис. 1 дан пример построения проекций сквозного выреза в конусе. Образец выполненной работы представлен на стр.6. Индивидуальные задания на стр. 10.
