Содержание и порядок выполнения работы

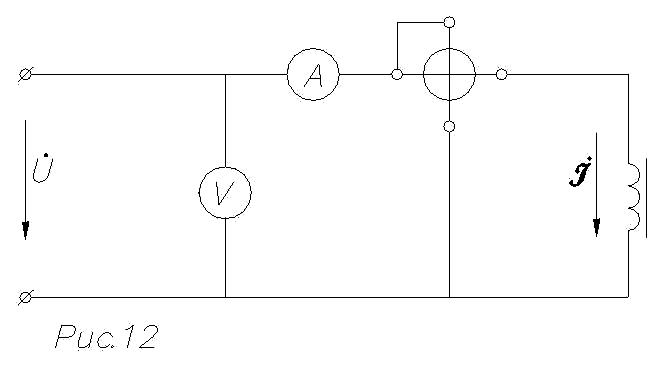

После повторения соотношений между параметрами цепей переменного тока, содержащих катушку индуктивности с ферромагнитным сердечником, собрать рабочую схему, изображенную на рис.12.
Устанавливая различные величины напряжения, измерить ток и мощность. Данные наблюдений занести в таблицу. Величина активного сопротивления катушки задана на стенде.
ТТаблица 1
Измерения |
Вычисления |
|||||||||||
№ п/п |
U |
I |
P |
z=U/I |
Pм=RI2 |
Pст=P-Pм |
R0=P/I2 |
xэ2=z2– (R+R0)2 |
L0=xэ/ω |
|||
|
дел. |
В |
дел. |
В |
дел. |
В |
Ом |
Вт |
Вт |
Ом |
Ом |
Гн |
1. |
|
|
|
|
|
|
|
|
|
|
|
|
Содержание отчета
В рабочей тетради должны быть представлены рабочая схема, заполненная таблица, построенные зависимости z, R0, xэ, L, Pст=f(U) и вольт–амперная характеристика U=f(I) и схема замещения.
Контрольные вопросы
1. На что расходуется мощность, потребляемая катушкой индуктивности, подключенной к сети постоянного тока?
2. Как определяется сопротивление обмотки катушки индуктивности постоянному току?
3. Какие физические процессы возникают в ферромагнитном сердечнике катушки индуктивности, подключенной к сети переменного тока?
4. Что называется потерями в стали сердечника и как величина этих потерь зависит от напряжения, приложенного к обмотке?
5. Из каких двух слагаемых состоит активное сопротивление индуктивной катушки с ферромагнитным сердечником, подключенной к сети переменного тока?
6. Из каких двух слагаемых состоит индуктивное сопротивление индуктивной катушки с ферромагнитным сердечником, подключенной к сети переменного тока?
Задачи
1. В трансформаторе мощностью 100 кВА при номинальном напряжении 6 кВ мощность потерь в стали равна 600 Вт. Вычислить Рст при повышении напряжения до 6,6 кВ при той же частоте и форме кривой напряжения?
2. Первичные обмотки трансформатора переключаются с соединения треугольником на соединение звездой. Какой станет мощность потерь в стали, если в первом случае она равнялась 6840 Вт? Напряжение на обмотке синусоидально. Падением напряжения в обмотке и магнитным рассеянием можно пренебречь.
3. Показания измерительных приборов в цепи катушки индуктивности с ферромагнитным сердечником, включенной на синусоидальное напряжение, следующие: U=120 В , I=10 А ,P=150 Вт. Если сердечник из катушки удалить, то приборы покажут: U=120 В , I=12 А ,P=72 Вт.
Пренебрегая магнитным рассеянием и имея в виду, что магнитное насыщение не наступает, определить все величины, необходимые для построения векторной диаграммы катушки.
4. Мощность потерь в катушке индуктивности с ферромагнитным сердечником при напряжении 125 В, токе 2 А и частоте 50 Гц равна 50 Вт. Активное сопротивление обмотки R=1,5 Ом. Индуктивное сопротивление рассеяния x=1,25 Ом.
Определить параметры последовательной схемы замещения.
5. При включении катушки с ферромагнитным сердечником на постоянное напряжение 0,1 В ток в обмотке равен 1,4 А. При включении той же катушки на переменное напряжение 100 В ток в обмотке 4 А, а мощность потерь 60 Вт.
Определить ЭДС самоиндукции, намагничивающую мощность (индуктивным сопротивлением рассеяния пренебречь).
6. Катушка с ферромагнитным сердечником включена под напряжение U=100 В, по ней протекает ток I=5 А, отстающий по фазе от напряжения на угол φ1, причем Cosφ1=0,7. Эта же катушка, но без ферромагнитного сердечника, потребляет ток I=10 А, отстающий от напряжения на угол φ2, причем Cosφ2=0,9.
Определить потери мощности в меди и в стали.
