Накопители на гибких магнитных дисках
Накопители на гибких магнитных дисках (НГМД, флоппи-дисководы, Floppy Disk Drive, FDD)) — устройства, предназначенные для записи и чтения информации с гибких магнитных дисков (ГМД, дискет). Дискеты позволяют переносить документы и программы с одного компьютера на другой, а также хранить данные, не используемые постоянно на компьютере.
На гибком магнитном диске магнитный слой наносится на гибкую основу. Используемые в ПК ГМД имеют форм-фактор 5,25 дюйма (133 мм) и 3,5 дюйма (89 мм). Емкость ГМД колеблется в пределах от 180 Кбайт до 2,88 Мбайт.
ГМД диаметром 5,25 дюйма помещается в плотный гибкий конверт, а 3,5-дюймо- вый — в пластмассовую кассету для защиты от пыли и механических повреждений. Конструктивно ГМД диаметром 133 мм изготавливается из гибкого пластика (лавсана), покрытого износоустойчивым ферролаком, и помещается в футляр- конверт. Дискета имеет 2 прорези: центральное отверстие для соединения с дисководом и смещенное от центра небольшое отверстие (обычно скрытое футляром), определяющее радиус-вектор начала всех дорожек на ГМД. Футляр также имеет несколько прорезей: центральное, чуть больше отверстия на дискете; широкое окно для считывающих и записывающих магнитных головок и боковой вырез в виде прямоугольника, закрытие которого липкой лентой, например, защищает диск от записи и стирания информации. Дисководы, поддерживающие 5,25-дюймовые диски, считаются устаревшими, на новые компьютеры не устанавливаются и сейчас встречаются крайне редко.
ГМД диаметром 89 мм имеет более жесткую конструкцию, тщательнее защищен от внешних воздействий (для предохранения поверхности магнитного слоя от повреждения окно для считывания-записи информации в нерабочем состоянии закрыто пружинящей шторкой), но, в принципе, имеет примерно те же конструктивные элементы. Режим запрета записи на этих дисках устанавливается специальным переключателем, расположенным в одном из углов дискеты.
Основные характеристики некоторых типов НГМД приведены в табл. 6.6.
В последние годы появились дискеты с тефлоновым покрытием (например Verbatim Data Life Plus), которое предохраняет магнитный слой из нем информацию от грязи, пыли, воды, жира, отпечатков пальцев и даже от растворителей типа ацетона. Возможная емкость 3,5-дюймового диска Data Life Plus — 2,88 Мбайт. Следует упомянуть и ГМД «Go anywhere», распространяемые у нас в стране под названием «Вездеход», — они также обладают стойкостью к различным внешним воздействиям: температуре, влажности, запыленности.
Основными компонентами наиболее распространенного 3,5-дюймового флоппи- дисковода являются: дискетная рама, внутрь которой вставляется диск; шпиндельный двигатель, обеспечивающий вращение диска с постоянной скоростью 300 оборотов/мин; блок головок с приводом и плата электроники.
Основные функции управления дисководом реализуются встроенным в материнскую плату контроллером FDD. Он осуществляет кодирование информации, поиск дорожек и секторов, синхронизацию, коррекцию ошибок.
Интерфейс дисковода формирует сигналы выбора устройства (интерфейс IDE для IBM PC позволяет подключать к контроллеру до двух устройств FDD), запуска двигателя (двигатель FDD включается только при обращении к диску, в отличие от двигателя HDD, который вращает диск постоянно), перемещения головок на один шаг и т. д. Запись информации на диск осуществляется методом MFM (Modified Frequency Modulation — модифицированная частотная модуляция).

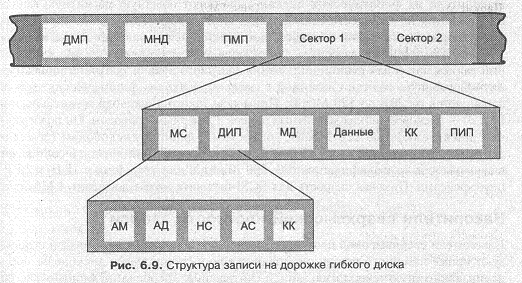

Стандартный формат ГМД типа HD (High Density — высокая плотность)— 80 дорожек на каждой из сторон, 18 секторов по 512 байтов на дорожке. Уплотненный формат — 82 или 84 дорожки, до 20 секторов по 512 байтов или до 11 секторов по 1024 байта. Структура записи данных вдоль дорожки диска показана на рис. 6.9.
Данные содержат служебную и рабочую (данные пользователя) информацию. Служебная информация необходима для синхронизации работы НГМД. Она идентифицирует:
● дорожку и включает домаркерный промежуток (ДМП), маркер начала дорожки (МНД), послемаркерный промежуток (ПМП);
● сектор и включает маркер сектора (МС), доинформационный промежуток (ДИП), маркер данных (МД), данные, контрольные коды (КК), послеинформационный промежуток (ПИП);
● маркер сектора содержит адресный маркер (АМ), адрес дорожки (АД), номер стороны дискеты (НС), адрес сектора на дорожке (АС) и контрольные коды (КК).
Все промежутки заполняются нулевыми байтами и используются для создания временных интервалов при чтении-записи, необходимых системе управления. Маркер или метка — это определенный для каждого признака идентифицирующий код. Контрольные коды вводятся для проверки достоверности информации на дорожке.
В ПК используются также диски с высокой плотностью записи, для более точного позиционирования магнитной головки на поверхности которых используется лазерный луч. По внешнему виду эти диски напоминают 3,5-дюймовые (реже 5,25-дюймовые) диски, но имеют более жесткую конструкцию.
Среди накопителей, использующих такие диски, следует назвать:
● накопители на флоптических дисках;
● накопители сверхвысокой плотности записи;
● дисководы Zip.
