Федеральное агентство рф по связи и информатизации
ГОУ ВПО «Сибирский государственный университет
телекоммуникаций и информатики»
Уральский технический институт связи и информатики (филиал)
Е. А. Екимовских основы теории цепей
Методические указания по выполнению лабораторной работы по теме: «Исследование последовательных RC, RL и RLC - цепей при гармоническом воздействии, с помощью лабораторно установки NI ELVIS» для студентов всех форм обучения направлений
550400 Телекоммуникации и
654200 Радиотехника
Екатеринбург 2010
1. Цель работы:
Освоение методов расчета и экспериментальная проверка амплитудных и фазовых соотношений в линейных цепях при гармоническом воздействии. Исследование частотной характеристики простейшей цепи.
2. Литература.
2.1. Бакалов В.П. Основы теории цепей: Учебник для вузов/ В.П.Бакалов, В.Ф. Дмитриков, Б.И. Крук. – М.: Радио и связь, 2007.
3. Основное оборудование.
3.1. Лабораторная установка NI ELVIS.
3.2.Осциллограф С1-73.
3.3. Персональный компьютер с программой виртуальных приборов «NI ELVISmx Instrument Launcher».
4. Подготовка к работе.
4.1. Повторить правила пользования осциллографом.
4.2. Повторить правила работы с лабораторной установкой NI ELVIS.
4.3. Повторить порядок работы с программой виртуальных приборов «NI ELVISmx Instrument Launcher»
4.4. Повторить методику измерения сдвига фаз в простых цепях.
4.5. Выполнить задания из пункта «Расчетная часть».
4.6. Ответить на контрольные вопросы.
5. Задание.
5.1. Расчетная часть.
5.1.1. Для последовательной RL – цепи определите:
Комплексное входное сопротивление ZВХ и сопротивления элементов ZL, ZR;
Комплексные ток и напряжения на элементах цепи;
Фазовый сдвиг между током и приложенным напряжением;
Активную P, реактивную Q и полную S мощности.
Расчет схемы провести для двух частот – f1 = 2 кГц, f2 = 8 кГц, действующем значении приложенного напряжения U = 5 В. Параметры элементов узнать у преподавателя. Результаты расчетов занесите в таблицу 2.1.
5.1.2. Постройте векторные диаграммы:
Напряжений и тока двухполюсника;
Мощностей P, Q , S;
5.1.3. Повторите п.п. 5.1.1, 5.1.2 для последовательной RC – цепи.
5.1.4. Повторите п.п. 5.1.1, 5.1.2 для последовательной RLС – цепи.
5.1.5. Нарисовать схемы измерения разности фаз в RL, RC и RLC – цепях, с использованием макетной платы лабораторной установки NI ELVIS, реального осциллографа и виртуального вольтметра.
5.1.6. Нарисовать схемы измерения сопротивления R и L, с использованием макетной платы лабораторной установки NI ELVIS, и виртуального мультиметра.
5.2. Экспериментальная часть.
5.2.1. Покажите преподавателю схему измерения, разработанную дома, согласно пунктам 5.1.5 и 5.1.6
5.2.2. На макетной плате соберите схему для измерения величины сопротивлений R и катушки индуктивности L, выданные преподавателем.
5.2.3. После проверки схемы преподавателем, измерьте сопротивления R и L.
5.2.4. Запишите полученные результаты в отчет.
5.2.5. На макетной плате соберите схему последовательной RL – цепи, показанную на рисунке 2.1, используя элементы, полученные у преподавателя.

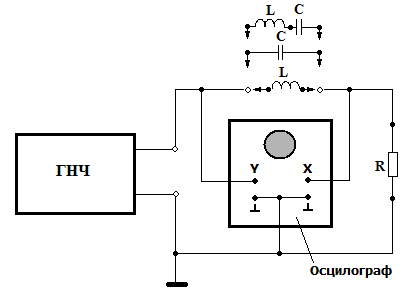

Рисунок 2.1 Схема для измерения сдвига фаз в RL, RC и RLC – цепях.
5.2.6. После проверки схемы преподавателем установите на виртуальном генераторе параметры воздействия: f1=2кГц, U=5В.
5.2.7. Измерьте амплитудные (действующие) напряжения на элементах цепи. Определите величину тока по напряжению на резисторе R.
5.2.8. Измерьте разность фаз между током (напряжением на R) и приложенным к цепи напряжением осциллографа.
5.2.9. Нарисуйте в масштабе вид осциллограммы в отчет.
5.2.10. Результаты измерения занесите в таблицу 2.1.
Таблица 2.1.
Цепь |
RL |
RLC |
||||||
Тип данных |
Расчет |
Эксперимент |
Расчет |
Эксперимент |
||||
Um |
φ |
Um |
φ |
Um |
φ |
Um |
φ |
|
f=2кГц |
|
|
|
|
|
|
|
|
f=8кГц |
|
|
|
|
|
|
|
|
5.2.11. Повторите п.п. 5.2.6 - 5.2.10 при частоте f=8кГц.
5.2.12. На макетной плате, соберите RLC – цепь, по схеме разработанной дома, согласно пункту 5.1.5.
5.2.13. После проверки схемы преподавателем повторите п.п. 5.2.6. – 5.2.11.
5.2.14. На макетной плате соберите схему последовательной RC – цепи, по схеме разработанной дома, согласно пункту 5.1.5
5.2.15. После проверки схемы преподавателем, повторите измерения п.п. 5.2.6 – 5.2.8 для частот f = (2 – 16) кГц с шагом 2 кГц.
5.2.16. Полученные данные занесите в таблицу 2.2.
Таблица 2.2.
f, кГц |
Um, В |
φ, градусы |
2 |
|
|
4 |
|
|
6 |
|
|
8 |
|
|
10 |
|
|
12 |
|
|
14 |
|
|
16 |
|
|
