Тема 1. Постоянный ток

Единицей измерения проводимости электрической ветви является …

Сименс

Выражение для мощности Р выделяющейся в нагрузке с сопротивлением R, имеет вид…

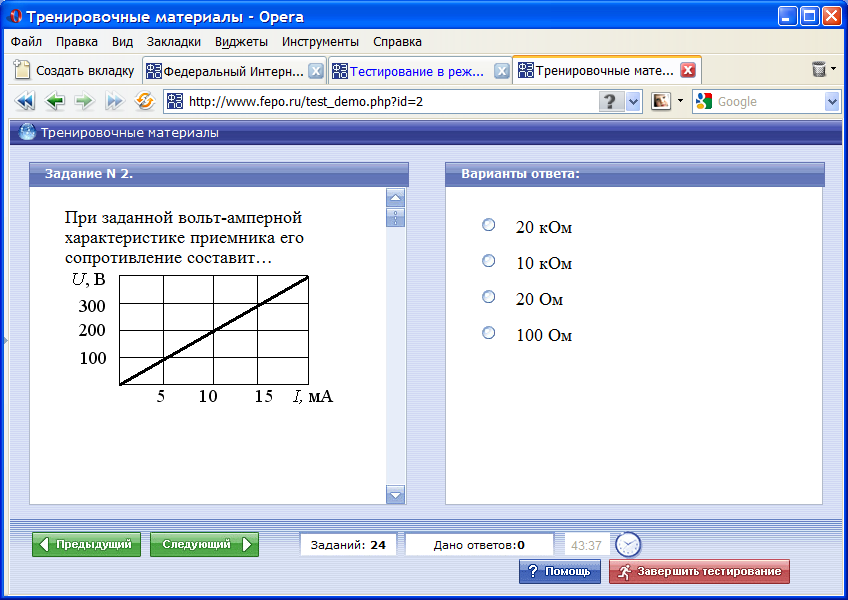

При заданной вольт-амперной характеристике приемника его сопротивление составит…

20 кОм

При заданной вольт-амперной характеристике приемника его проводимость равна…

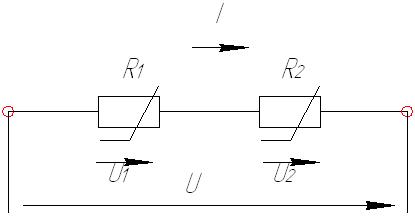

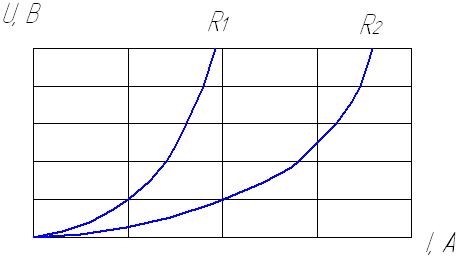

При последовательном соединении нелинейных сопротивлений с характеристиками R₁ и R₂, если характеристика эквивалентного сопротивления R_Э…

1. пройдет ниже характеристики R₂

2. пройдет выше характеристики R₁

3. пройдет между характеристиками R₁ и R₂

4. пройдет по оси абцисс

У равнение баланса мощностей представлено выражением …

1.

2.

3.

4.

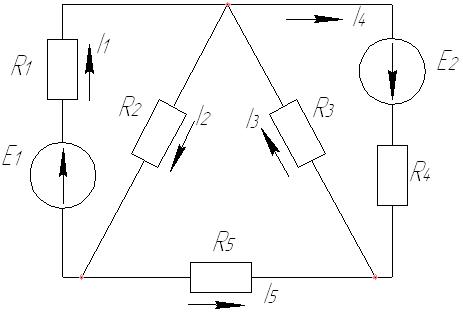

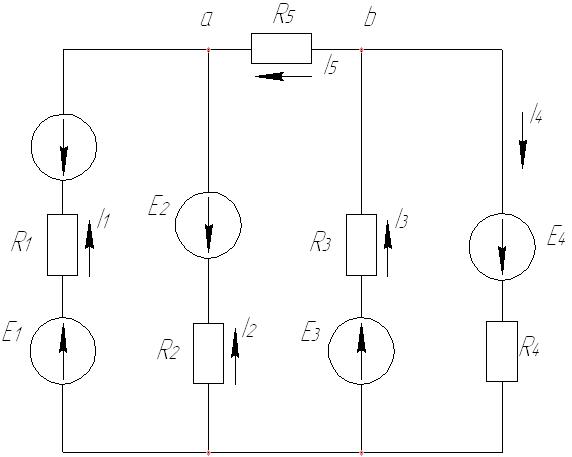

Если токи в ветвях составляют I₁=2 A, I₅=3 A, то ток I₂ будет равен…

1. 5 А

2. 1 А

3. 6 А

4. 1,5 А

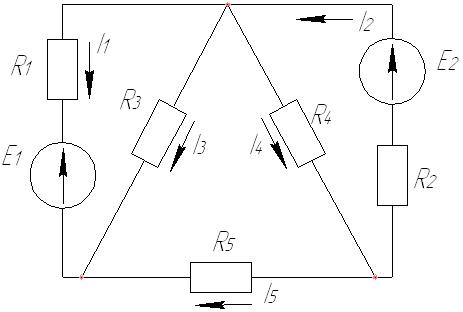

Если токи в ветвях составляют I₃=10 A, I₄=3 A, то ток I₅ будет равен…

1. 7 А

2. 13 А

3. 30 А

4. 3,3 А

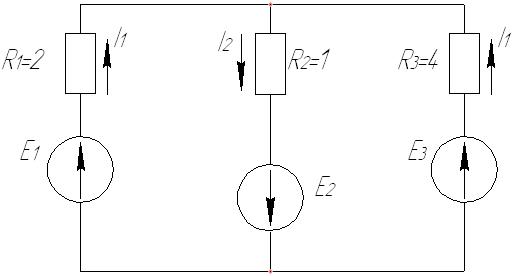

Если сопротивление цепи заданы в Омах, а токи в ветвях составляют I₁=1 A, I₂=2 A, I₃=1 A то потребляемая мощность имеет величину…

1. 2 Вт

2. 8 Вт

3. 10 Вт

4. 36 Вт

Уравнение баланса мощностей представлено выражением…

1.

2.

3.

4.

Источники ЭДС работают в следующих режимах…

1. Е ₁ – генератор, Е₂ – потребитель

2. Е₂ – генератор, Е₁ – потребитель

3. Е₁ – генератор, Е₂ – генератор

4. Е₁ – потребитель, Е₂ – потребитель

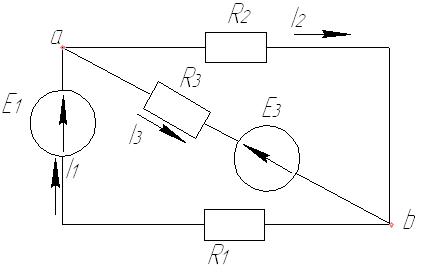

Д ля узла «а» справедливо следующее уравнение по первому закону Кирхгофа…

1.

2.

3.

4.

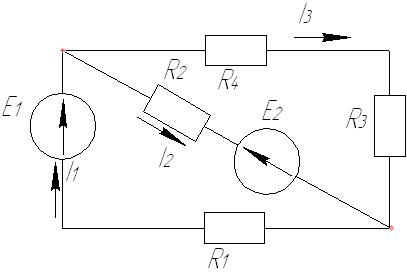

Для контура, содержащего ветви с справедливо уравнение по второму закону Кирхгофа…

1.

2.

3.

4.

Для узла «а» справедливо следующее уравнение по первому закону Кирхгофа…

1.

2.

3.

4.

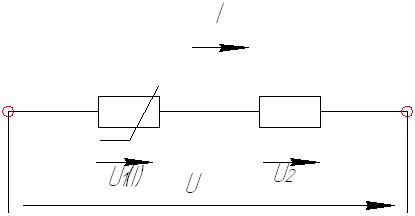

При последовательном соединении линейного и нелинейного сопротивлений с характеристиками а и б характеристика эквивалентного сопротивления…

1. пройдет между характеристиками а и б

2. Пройдет выше характеристики а

3. пройдет по оси ординат

4. пройдет ниже характеристики б

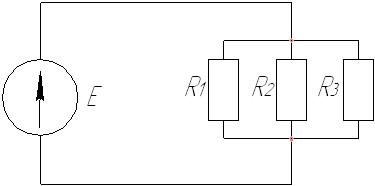

Если сопротивления , то в ветвях будут наблюдаться следующие токи …

1. в R₂→max, в R₃→min

2. в R₂→max, в R₁→ min

3. в R₁→max, в R₂→min

4. в R₁→max, в R₃→min

Если сопротивления , то на резисторах будут наблюдаться следующие напряжения …

1. в R₂→max, в R₃→min

2. в R₂→max, в R₁→ min

3. в R₃→max, в R₂→min

4. в R₁→max, в R₃→min

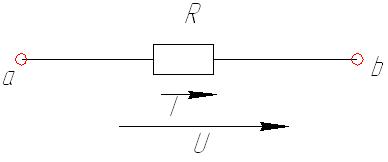

Если напряжение , а ток , то сопротивление R равно…

1. 1 000 Ом

2. 0,025 Ом

3. 40 См

4. 40 Ом

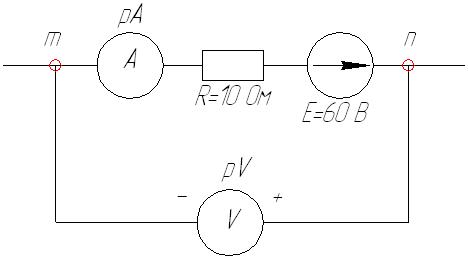

Полярность на вольтметре показывает направление напряжения. Если показание вольтметра pV=50 B, то показание амперметра рА равно…

1. 110 А

2. 0,09 А

3. 11 А

4. 1 А

Если показание вольтметра pV составляет 40 В, то амперметр рА при этом будет показывать…

1. 800 А

2. 2 А

3. 0,5 А

4. 2 В

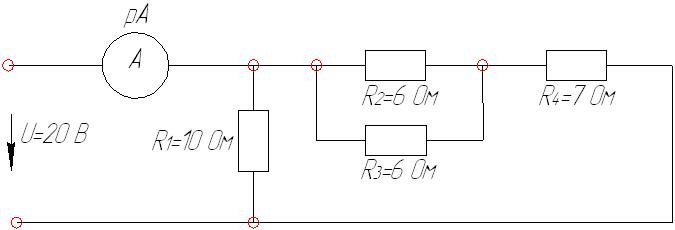

Показание амперметра рА составит…

1. 100 А

2. 1 А

3. 5

   10 В

   0 А

4. 2 А

Н айти показания амперметра А2.

1. 1 А.

2. 2 А.

3

10 В

. 50 А.

4. 100 А.

А2222

Если сопротивления , то на резисторах будут наблюдаться следующие напряжения …

1. в R₂→max, в R₃→min

2. в R₂→max, в R₁→ min

3. в R₃→max, в R₂→min

4. в R₁→max, в R₃→min

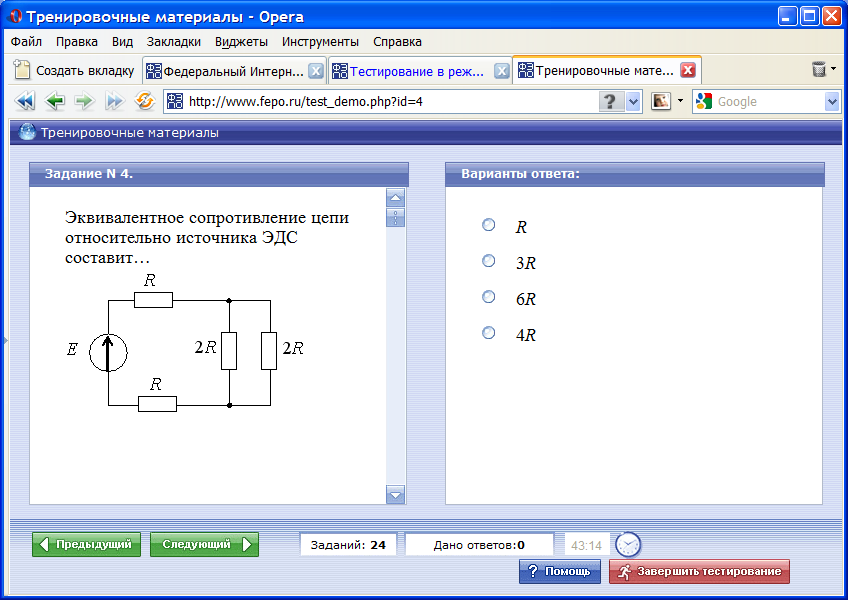

Эквивалентное сопротивление цепи относительно источника ЭДС составит …

1. R

2. 3R

3. 6R

4. 4R

Статическое сопротивление нелинейного элемента в точке А определяется выражением …

1.

2.

3.

4.

Закон Ома графически выражается в виде…

1. прямой параллельной оси U

2. прямой, проходящей через начало координат

3. кривой, проходящей через начало координат

4. прямой параллельной оси I

Электрическая цепь, у которой электрические напряжения и электрические токи связны друг с другом линейными зависимостями, называются…

1. нелинейной электрической цепью

2. линейной электрической цепью

3. трехфазной цепью по схеме «звезда-звезда с нейтральным проводом»

4. однофазной цепью с линейной нагрузкой

Электрическая цепь, у которой электрические напряжения и электрические токи связны друг с другом нелинейными зависимостями, называются…

1. нелинейной электрической цепью

2. линейной электрической цепью

3. трехфазной цепью по схеме «звезда-звезда с нейтральным проводом»

4. однофазной цепью с линейной нагрузкой

Источник электрической энергии, напряжение, на выводах которого не зависит от электрического тока в нем, это…

1. реальный источник напряжения

2. реальный источник тока

3. идеальный источник напряжения

4. идеальный источник тока

Если статическое сопротивление нелинейного элемента при напряжении U₁=20 В равно 5 Ом, то сила тока I₁ составит…

1. 100 А

2. 0,4 А

3. Для ответа недостаточно данных

4. 4 А

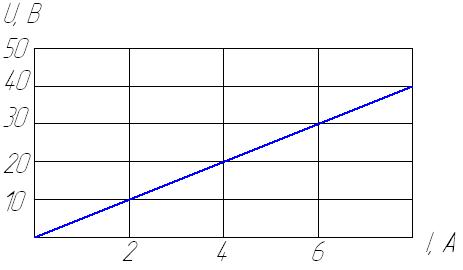

Статическое сопротивление нелинейного элемента при токе 2 А составит…

1. 9 0 Ом

2. 0,1 Ом

3. 15 Ом

4. 15 См

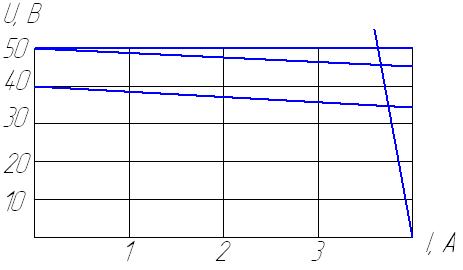

Идеальному источнику ЭДС соответствует внешняя характеристика под номером …

1. о дин

2. два

3. три

4. четыре

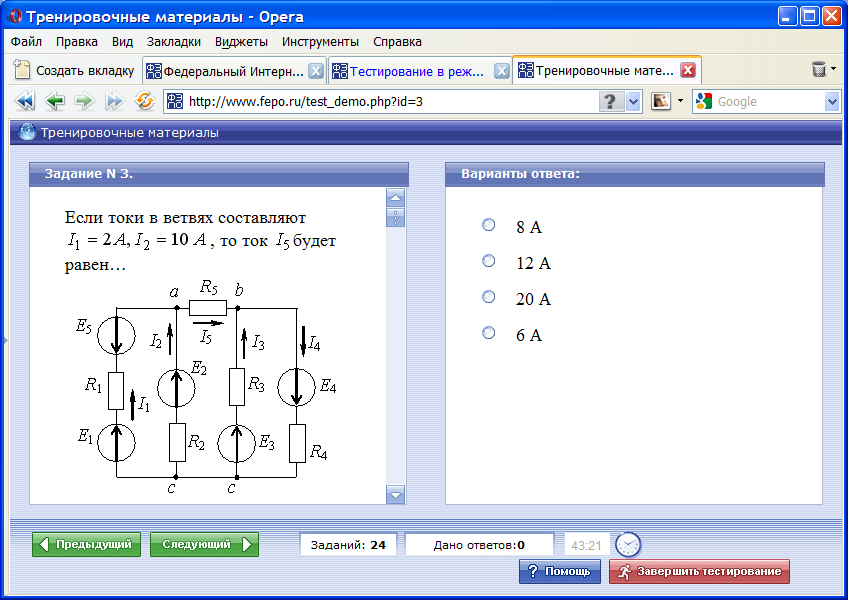

Если токи в ветвях составляют, то ток будет равен…

1. 8 А

2. 12 А=2+10

3. 20 А

4. 5 А

Электромагнетизм

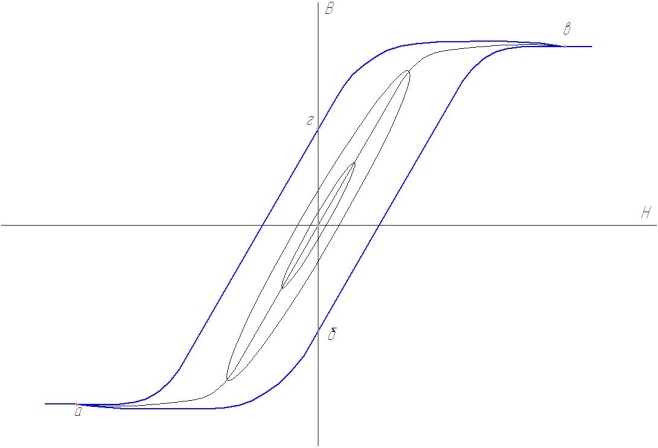

Зависимость магнитной индукции В от напряженности магнитного поля Н, описываемая замкнутой кривой а-б-в-г-а, называется…

1. предельной петлей гистерезиса

2. динамической петлей гистерезиса

3. кривой первоначального намагничивания

4. частной кривой намагничивания

Приведенная магнитная цепь классифицируется как…

1 . неразветвленная неоднородная

2. разветвленная неоднородная

3. разветвленная однородная

4. неразветвленная однородная

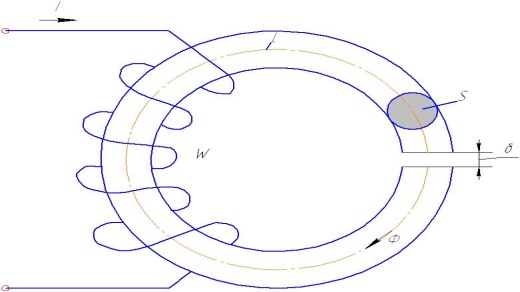

Если при неизменном токе I, числе витков w, площади S поперечного сечения и длине l магнитопровода (сердечник не насыщен), увеличить воздушный зазор δ, то магнитный поток Ф…

1. уменьшится

2. увеличится

3. остается неизменным

4. будет изменяться по синусоиде

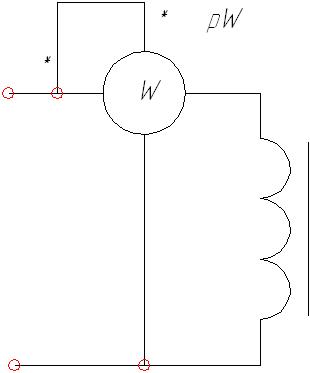

Если потери мощности в активном сопротивлении провода катушки со стальным сердечником , потери мощности на гистерезис , на вихревые токи ,то показание ваттметра составляет…

1. 3 4 Вт

2. 32 Вт

3. 14 Вт

4. 22 Вт

Если при неизменной амплитуде увеличить частоту синусоидального напряжения, питающего катушку со стальным сердечником, то потери мощности в магнитопроводе…

1. увеличатся

2. уменьшатся

3. останутся неизменны

4. будут изменяться по синусоиде

Если к катушке с ферромагнитным сердечником приложено синусоидальное напряжение , то, пренебрегая рассеянием и активным сопротивлением катушки, можно принять…

1.

2.

3.

4.

Величиной, имеющей размерность Вб, является…
