Датчики и принадлежности.
AFS |
Датчик внешней температуры. |
Улица |
KFS/VFAS |
Датчик температуры теплоносителя без/с крепежного комплекта
Теплоносителя |
коллектор
|
KFS/ VFAS |
Датчик температуры после смесителя |
Смесительный контур 1 |
KFS/ VFAS |
Датчик температуры после смесителя |
Смесительный контур 2 |
KFS/ VFAS до 8 шт.
|
Котловая температура для КМ2 |
КМ2 |
KFS/ VFAS до 8 шт. |
Котловая температура обратки для КМ2 |
КМ2 |
KFS/ SPFS |
Датчик температуры бойлера без/с дополн.пружиной |
Бойлер |
FBR1 |
Дистанционное управление/комнатный датчик |
по запросу |
BM |
Интеллектуальный комнатный блок |
по запросу |

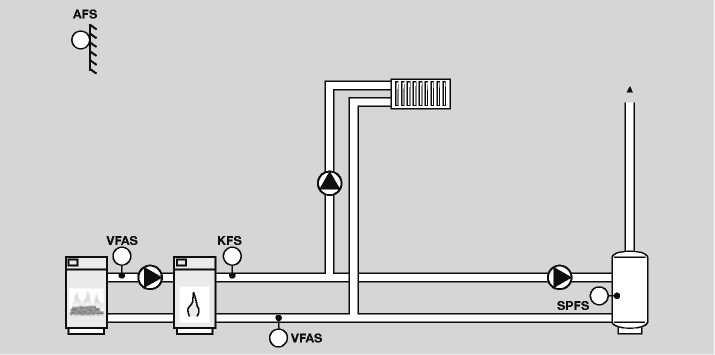

Пример 21
Регулирование отопления по уличной (и/или) комнатной температуре
с одним газовым\жидкотопливным котлом и одним котлом на твердом
топливе.
Котловая температура и температура потока регулируются горелки.
Температура горячей воды регулируется длительностью включения/отключения
насоса бойлера с изменением котловой температуры.
Контроль температурной разницы с учетом котла на твердом топливе.
Применяемые контроллеры
Тип |
Описание |
E8.0231 или E8.0321 или E8.0631
|
Микропроцессорный контроллер с дружественным интерфейсом. Встроенный программируемый на неделю таймер для каждого контура. Оптимизация отопительных программ. Возможно присоединение интеллектуального комнатного блока (BM) или аналогового блока дистанционного управления (FBR1). Адаптация температурных графиков (только вместе с модулями BM). Защита насосов от блокировки. Дополнительное выходное реле насоса рециркуляции с отдельным каналом таймера. Встроенные функции тестирования датчиков и выходных реле. Встроенная шина данных. Встроенный оптический интерфейс для сервисных нужд.
|
E8.1112 |
Микропроцессорный контроллер для двух смесительных контуров играет роль расширителя при совместном монтаже вместе с контроллерами Е6… и Е8… серий.
|
Датчики и принадлежности.
AFS |
Датчик внешней температуры. |
Улица |
KFS/VFAS |
Датчик температуры теплоносителя без/с крепежного комплекта
Теплоносителя |
котловой контур
|
KFS/VFAS |
Датчик температуры теплоносителя |
Котел на твердом топливе |
KFS/ SPFS |
Датчик температуры бойлера без/с дополн.пружиной |
Бойлер |
FBR1 |
Дистанционное управление/комнатный датчик |
по запросу |
BM |
Интеллектуальный комнатный блок |
по запросу (только для Е8) |
