8.1 Выбор дизель-генераторной установки
В качестве одного из резервных источников питания для Угличской ГЭС принята дизель-генераторная установка АД-920. Номинальная полная мощность 2000 кВА, номинальная активная мощность 912 кВт. Номинальное напряжение 380 В. ДГУ произведена компанией «Энерго-Моторы», г. Екатеринбург, Россия.
8.2 Выбор резервного трансформатора собственных нужд
В качестве резервного трансформатора СН принят ТМН-1600/35/6,3 с номинальным напряжением 35 кВ. Он будет питать собственные нужды Угличской ГЭС от подстанции Венера (35 кВ). Произведен данный трансформатор компанией «СвердловЭлектроЩит» в г. Екатеринбург, Россия.
Заключение
В данном курсовом проекте была спроектирована электрическая часть Угличской гидроэлектростанции мощностью 90 МВт (4 агрегата по 27 МВт).
В результате технико-экономических расчётов выбрана структурная схема ГЭС с 2 укрупненными блоками на напряжении 220 кВ.
В качестве синхронного гидрогенератора был выбран гидрогенератор типа СВ-800/150-60 с номинальной мощностью 30 МВА и напряжением на выводах статора 10,5 кВ. Связь с РУ ВН осуществляется с помощью трансформаторов ТДЦ-80000/220. Также произведен выбор трансформаторов собственных нужд ТСЛ-1250/10,5.
Главная схема электрических соединений для РУ ВН 220 кВ – четырехугольник.
Для выбора электрических аппаратов был осуществлен расчет токов трехфазного и однофазного короткого замыкания на сборных шинах в программном комплексе RastrWin3.
В качестве распределительных устройств выбраны ОРУ 220 кВ.
Для всего оборудования выбраны отечественные производители, так они отличаются приемлемыми ценами, высоким качеством продукции и гарантийным сроком обслуживанием.
Приложением к курсовому проекту является графическая часть, в составе которой один чертеж форматом A1. На чертеже представлены главная схема ГЭС и схема собственных нужд.
Список используемой литературы
1. Программа развития электроэнергетики Ярославской области на 2016-2020 годы [Электронный ресурс] // Электронный Фонд правовой и нормативно-технической документации – Режим доступа http://docs.cntd.ru/document/432833372
2. Файбисович, Д. Л. Справочник по проектированию электрических сетей : учебное пособие для вузов / Д. Л. Файбисович. – Изд. 2-е, перераб. и доп. – Москва : Издательство НЦ ЭНАС, 2012. – 314 с.
3. СТО 24.3182. Электроэнергетические системы. Определение предварительных технических решений по выдаче мощности электростанций. Условия создания объекта. – Введ. 06.12.2007 – Москва : ОАО РАО «ЕЭС России», 2007 – 20 с.
4. СТО 56947007-29.240.30.047-2010 Рекомендации по применению типовых принципиальных электрических схем распределительных устройств подстанций 35-750 кВ.–Введ. 16.06.2010 – Москва : ОАО «ФСК ЕЭС», 2010 – 128 с.
5. Официальный сайт Федеральной службы по тарифам [Электронный ресурс] // «Федеральная служба по тарифам, Фактические цены– Режим доступа: http://www.fstrf.ru/tariffs/info_tarif/electro/actual_price/1/
6. СТО РусГидро 01.01.78-2012. Гидроэлектростанции. Нормы Технологического Проектирования. – Москва. 2014.– 296 с.
7. Приказ Минстроя РФ от 14.09.92 N 209 "об утверждении методики по определению уровня арендной платы за нежилые здания (помещения)"
8. ГОСТ Р 52735-2007. Короткие замыкания в электроустановках. Методы расчёта в электроустановках переменного тока напряжением свыше 1 кВ. – Введ. 12.07.2007 – Москва: «Стандартинформ» - 2007, 39 с.
9. Каталог «Сухие трансформаторы» [Электронный ресурс] // «ООО "СВЭЛ-РосЭнергоТранс"». – Режим доступа: http://svel.ru/ru/catalog/suhie-transformatory

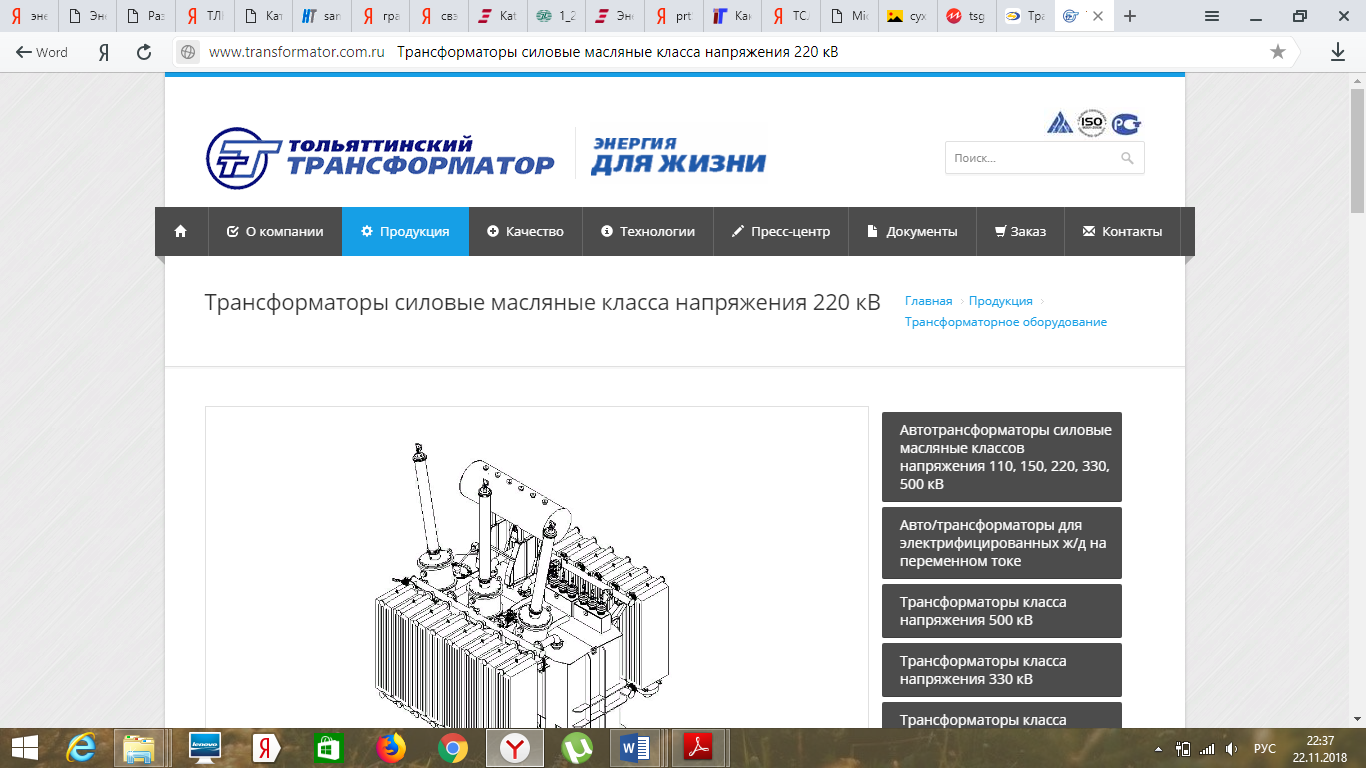

10. Каталог «Трансформаторы силовые масляные класса напряжения 220 кВ» [Электронный ресурс] // «ООО "Тольяттинский Трансформатор"». – Режим доступа: http://transformator.com.ru/
11. СТО 24.3182. Электроэнергетические системы. Определение предварительных технических решений по выдаче мощности электростанций. Условия создания объекта. – Введ. 06.12.2007 – Москва: ОАО РАО «ЕЭС России», 2007 – 20 с.
12. СТО 56947007-29.240.30.010-2008 Схемы принципиальные электрические распределительных устройств подстанций 35-750 кВ..- Введ. 01.01.2007. – Москва :Стандартинформ, 2007. – 59 с.
13. СТО 17330282.27.140.020-2008 Системы питания собственных нужд ГЭС Условия создания нормы и требования. – Введ. 30.07.2008. – Москва : ОАО РАО «ЕЭС России», 2008. – 24 с.
14. СТО 56947007-29.240.10.249-2017 Правила оформления принципиальных электрических схем подстанций. – Введ. 28.09.2017 – Москва ПАО «ФСК ЕЭС»,2017 – 19 с.
15. Национальный стандарт РФ. ГОСТ Р 56302-2014 Оперативно-диспетчерское управление диспетчерские наименования объектов электроэнергетики и оборудования объектов электроэнергетики – Москва: Стандартинформ, 2015 г.
16. Национальный стандарт РФ. ГОСТ Р 56303-2014 Оперативно-диспетчерское управление нормальные схемы электрических соединений объектов электроэнергетики – Москва: Стандартинформ, 2015 г.
17. Национальный стандарт РФ. ГОСТ Р 57114-2016 Электроэнергетические системы. Оперативно-диспетчерское управление в электроэнергетике и оперативно-технологическое управление. Термины и определения – Москва: Стандартинформ, 2016 г.
ПРИЛОЖЕНИЕ А – Трансформатор собственных нужд ТСЛ-1250/10,5
ПРИЛОЖЕНИЕ Б – Силовой трансформатор ТД-40000/220-УХЛ1

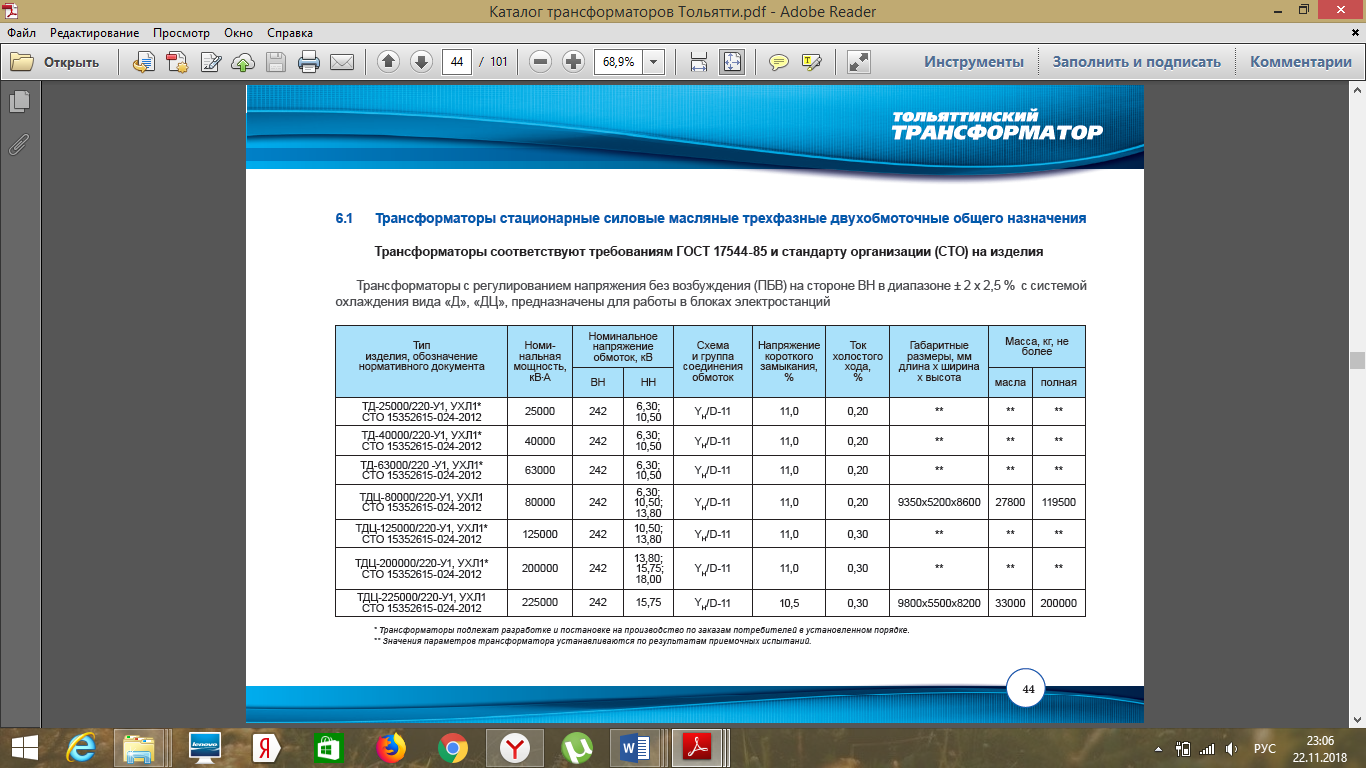

ПРИЛОЖЕНИЕ В – Силовой трансформатор ТДЦ-80000/220-УХЛ1
ПРИЛОЖЕНИЕ Г – Вакуумный выключатель ВГГ-10
ПРИЛОЖЕНИЕ Д – Технические характеристики РВК-10/2000УХЛ1
Технические характеристики РВК-10/2000УХЛ1
ПРИЛОЖЕНИЕ Ж – Технические данные синхронизатора
ПРИЛОЖЕНИЕ З – Технические характеристики НИОЛ-10У1
Назначение и область применения
Двухполюсный незаземляемый трансформатор напряжения НИОЛ однофазный, производства Самарский трансформатор (холдинг ОЭнТ), предназначен для применения в электрических цепях измерения, устройств защиты, управления и автоматики в электрических установках переменного тока частотой 50-60 Гц, а также для установки в комплектные распределительные устройства..КРУ. НИОЛ-10-П - трансформатор с предохранительнымустройством. Технические параметры
Наименование параметра |
Значение |
||
Номинальное напряжение первичной обмотки, В |
3000 |
6000 |
10000 |
Номинальное напряжение вторичной обмотки, В |
100; 110; 120 |
||
Количество вторичных обмоток |
1или 2 |
||
Номинальный коэффициент напряжения |
1,2 |
||
Номинальная мощность; ВА |
|
|
|
класса 0,2 |
15 |
20 |
30 |
класса 0,5 |
30 |
50 |
100 |
класса 1,0 |
50 |
75 |
150 |
вне класса точности |
150 |
300 |
400 |
Схема и группа соединения обмоток с одной вторичной обмоткой с двумя вторичными обмотками |
1/1-0 1/1/1/-0-0 |
ПРИЛОЖЕНИЕ И – Технические характеристики ТЛК-10
