  1. Порядок построения икн.

Рассмотрим порядок построения ИКН одним из методов.

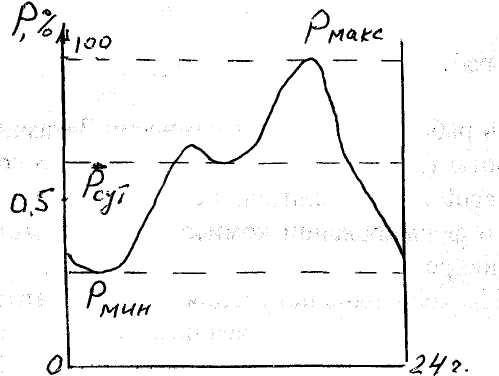

1. Переменная часть суточного графика нагрузки системы делится на несколько (например, 10) равных частей, характеризующих элементарные приращения нагрузки DР. Каждому приращению нагрузки DР соответствует элементарное приращение суточной выработки DЭ, количественно равное площади элемента графика нагрузки между двумя горизонталями, ограничивающими элементарное приращение нагрузки DР.

2. Подсчитываются элементарные приращения суточной выработки электроэнергии DЭ (по площади соответствующих элементов графика нагрузки по графику, либо табличным способом).

3. Выбираем масштаб по оси абсцисс: предельная суточная выработка энергии системой – это средняя мощность умноженная на 24 часа.

4. На горизонтальной оси Э справа налево откладываются последовательно элементарные приращения суточной выработки DЭ1, DЭ2 и т.д. в линейном масштабе, выбранном в п.3

5. Каждая точка интегральной кривой, отвечающая какому-либо элементарному приросту нагрузки (например, DР1) и выработки (например, DЭ1), определяется пересечением горизонтали, ограничивающий элементарный прирост нагрузки, с вертикалью, проведенной через точку горизонтальной оси координат (оси Э), ограничивающую соответствующую величину приращения выработки.

  1. Построение типовых суточных графиков нагрузки энергосистемы.

Нагрузки в любой час суток зимы и лета вычисляются по формулам:

где - коэффициенты нагрузки типовых суточных графиков, зависящие от района расположения энергосистемы (см справочные материалы к пособию).

В зависимости от района расположения изолированной энергосистемы и числа часов использования максимума нагрузки nнр, по справочным данным определяю коэффициент плотности суточного летнего и суточного зимнего графиков, а также коэффициент летнего снижения нагрузки относительно зимнего статистического максимума .

Для рассчитанных суточных графиков нагрузки строятся интегральные кривые нагрузки (ИКН) известными табличным или графическим методами.

  1. Построение годовых графиков нагрузки энергосистемы.

Максимальная нагрузка энергосистемы носит синусоидальный характер и для рабочего дня каждого месяца определяется по формуле:

,

Если рассматривается неразвивающаяся энергосистема со статическим максимумом нагрузки, то k= 1

, где – порядковый номер месяца в году;

a, b– коэффициенты, которых определяются по формулам:

, .

Среднемесячные нагрузки энергосистемы рассчитаем по формуле:,

где tсут – коэффициент плотности суточного графика нагрузки t–го месяца;

– коэффициент внутримесячной неравномерности нагрузки, = 0,955

  1. Резервирование в энергосистеме. Виды резервов.

Резерв мощности и энергии

Для надежного снабжения потребителей электроэнергией в энергосистемах необходимо иметь резерв мощности и энергии.

Резерв мощности необходим для:

  • покрытия случайных пиков нагрузки (нагрузочный резерв)

  • замены оборудования, вышедшего из строя ввиду аварии (аварийный резерв),

-для возможности вывода части оборудования в ремонт (ремонтный резерв).

Резервы мощности в энергосистеме: нагрузочный, аварийный, ремонтный.

Под резервом мощности понимается разница между располагаемой мощностью и суммарной нагрузкой с учетом всех потерь ,

где Nрасп – располагаемая мощность всех электростанций, Р – суммарная нагрузка с учетом всех потерь.

Нагрузочный резерв (частотный) – это мощность, необходимая для поддержания в энергосистеме заданной частоты при внеплановых случайных колебаниях нагрузки. Особенность н.р. - он всегда должен быть готов к использованию, поэтому его располагают на работающих агрегатах путем их некоторой недогрузки. Его располагают на маневренных агрегатах, которые имеют большую скорость набора и сброса нагрузки, в первую очередь ГЭС годичного и многолетнего регулирования.

Нагрузочный резерв составляет от 1% до 5%. Чем больше система, тем меньше резерв (относительный) от 1% до 1.5% для объединенных систем с нагрузкой, превышающей 25 млн. кВт.

Аварийный резерв обеспечивает нормальное электроснабжение при выходе из работы элементов энергосистемы; котлов, турбин, генераторов.

Величина а.р. зависит от: структуры энергосистемы, единичной мощности агрегатов, аварийности агрегатов. .

Под аварийностью агрегата понимается вероятность выхода его в аварию, определяемая как отношение числа часов аварийного простоя (или ремонта). Ко всему календарному времени работы агрегата без учета периода планового ремонта.

Ремонтный резерв. Ремонт бывает: аварийный, планово-предупредительный (текущий, капитальный) Текущий - в период снижения нагрузки, он не требует полной разборки агрегата.

Капитальный ремонт - требует определенного срока на ГЭС - 0.5 месяца.

Частота вывода в ремонт оборудования зависит от:

типа оборудования:

Котлы паровые - через 1-2 года, Генераторы - через 2-3 года, Гидротурбины - через 4 года

нормы простоя:

ГЭС - 0.5 месяца, тепловые агрегаты с поперечными связями - 0.5 месяца, тепловые агрегаты в блочными связями - 1 месяц.
