5.1.2. Гидромоторы
Гидромотором называется объемный гидравлический двигатель с вращательным движением выходного звена. Классификация гидромоторов приведена на рис. 5.8. Наибольшее распространение получили роторные гидромоторы. Их конструкции ничем принципиально не отличаются от конструкций одноименных роторных насосов. Некоторые конструктивные отличия обычно вызваны обратным направлением потока мощности через гидромотор (по сравнению с насосом). Применительно к гидромоторам необходимо учитывать, что мощность к гидродвигателю подводится с потоком жидкости. В гидромоторе она преобразуется во вращательное движение, а затем реализуется в виде крутящего момента на его выходном валу.
Широкое распространение получили шестеренные (рис. 5.9), пластинчатые и роторно-поршневые (рис. 5.10 и 5.11)
Рис. 5.7. Виды уплотнений в гидроцилиндрах
Рис. 5.8. Классификация гидромоторов
Рис. 5.9. Шестеренный гидромотор

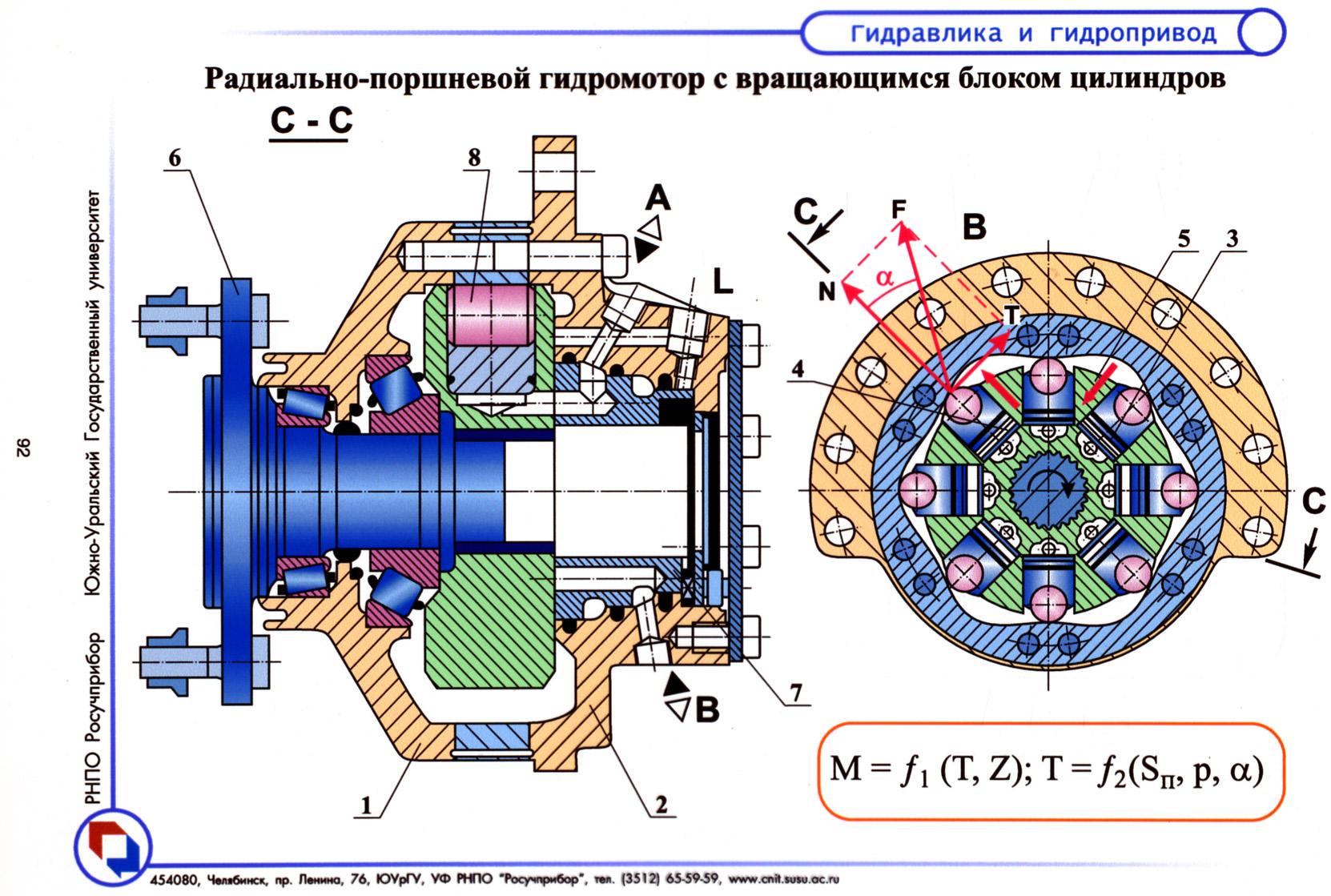

Рис. 5.10. Радиально-поршневой гидромотор
Рис. 5.11. Аксиально-поршневой гидромотор
гидромоторы. Наиболее широко используются роторно- поршневые гидромоторы. При этом аксиально-поршневые применяются в случае необходимости получения на выходе высоких скоростей вращения, а радиально-поршневые гидромоторы – для получения низких скоростей вращения (в частности, используются в мотор-колесах самоходных машин).
Основной характеристикой геометрических размеров роторных гидромоторов, как и роторных насосов, является их рабочий объем Wo. Эта величина имеет тот же физический смысл и определяется так же, как и у насосов. Следует отметить, что гидромоторы и аналогичные им насосы могут быть с переменным рабочим объемом, т.е. регулируемыми.
Полные КПД роторных гидромоторов определяются произведением объемного и механического КПД. Гидравлические потери в этих гидромоторах малы, поэтому их гидравлические КПД принимают равными единице (ηг = 1). Численные значения объемных ηо и механических ηм КПД роторных гидромашин практически не отличаются от аналогичных величин для однотипных насосов.
При расчете гидромоторов используются две основные формулы. Они несколько отличаются от аналогичных формул для роторных насосов из-за противоположного направления потока мощности. Первая из этих формул связывает момент на валу гидромотора с перепадом давлений в напорном и сливном трубопроводах. Вторая формула связывает расход Q через гидромотор с частотой вращения его вала n.
Для обозначения гидромоторов на принципиальных гидравлических схемах используется та же система символов, что для обозначения роторных насосов. Но в отличие от насосов у гидромоторов стрелки (треугольники) внутри окружностей, указывающие направление движения жидкости, всегда направлены внутрь окружности. Символ регулируемых гидромоторов также перечеркивается тонкой стрелкой.
В заключение следует отметить, что выпускаются роторные гидромашины, которые могут работать как в режиме насоса, так и в режиме гидромотора. Такие гидромашины принято называть насос-моторами.
5.1.3. Поворотные гидродвигатели
Поворотные гидродвигатели сообщают выходному звену ограниченное вращательное движение. На рис. 5.12 изображены конструктивные схемы поворотных шиберных (лопастных) гидродвигателей (однопластинчатого двухкамерного, двухлопастного четырехкамерного и трехлопастного шестикамерного). При четырехкамерном гидродвигателе развиваемый момент увеличивается, а угловая скорость уменьшается в 2 - раза. Так как применение многокамерных систем сокращает возможный угол поворота ротора, число камер более четырех применяют редко.
В конструкции таких гидродвигателей много общего с пластинчатыми гидромашинами. Трение и утечки по торцам являются главными потерями энергии. Для сокращения и устранения внутренних утечек по торцам ротора и пластин применяют подгонку боковых крышек с малыми зазорами, поджим одной из крышек с гидростатической разгрузкой или радиальные упругие уплотнения из резины или полимерных материалов.
На рис. 5.13 представлена конструкция поршневого поворотного гидродвигателя. Он представляет собой гидроцилиндр 5, шток 3, выступающая часть которого выполнена как зубчатая рейка, движущаяся во втулке. С рейкой-штоком сцеплена шестерня 2, жестко соединенная с выходным валом гидромотора (ось 1 вала располагается перпендикулярно плоскости чертежа). Шток совершает возвратно- поступательные движения, а выходной вал - возвратно-поворотные.
Рис. 5.12. Поворотные шиберные гидродвигатели
Рис. 5.13. Поворотный гидродвигатель поршневого типа
