Глава 2. Методы расчета простых резистивных цепей.
2.1. Резистивный элемент: определение и особенности.
Резистивный элемент – это идеализированный двухполюсный элемент, описывающий в количественном отношении только одну сторону реального процесса – необратимое преобразование электромагнитной энергии в другие виды (потери).
Резистивный элемент полностью определяется своей вольтамперной характеристикой (ВАХ). Для линейных резистивных элементов уравнения ВАХ описываются законом Ома.
На рис.1.3. приведено условное обозначение элемента, его ВАХ и временные зависимости тока и напряжения на элементе , иллюстрирующие основное свойство элемента.

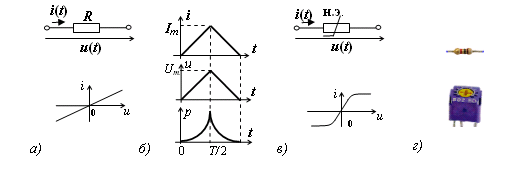

Рис.1.3.
Резистивный элемент: а
- обозначение линейного элемента и его
ВАХ, б
– временные зависимости
,
и
для линейного резистора, в
– нелинейный резистивный элемент и
его ВАХ, г
– варианты конструктивного исполнения
резисторов
Уравнение элемента связывает ток , протекающий по элементу и напряжение на полюсах элемента.
Для резистивного элемента уравнения элемента и ВАХ совпадают:
,
где
– сопротивление,
– проводимость резистора,
,
,
и параметры элемента
.
Параметры и являются константами и имеют смысл только для линейных резисторов.
Функциональные
уравнения ВАХ нелинейного резистора
(уравнения элемента) можно записать в
виде нелинейных зависимостей
или
.
Эти зависимости могут быть представлены
в различных формах, например, графически,
в виде таблицы либо приближенными
аналитическими выражениями.
Мощность в линейном резисторе определяется выражением
.
Отсюда следует,
что
для любых значений
.
Следовательно, резистор
потребляет электромагнитную энергию,
т.е. он пассивен.
Выражения (1.7) и (1.8) позволяют сделать вывод о совпадении на линейном резисторе формы тока и формы напряжения с точностью до масштабных коэффициентов и .
Это важнейшее свойство линейного резистивного элемента широко используется в электротехнической практике: линейный резистор – весьма удобный датчик тока (преобразователь тока в напряжение).
Наиболее близким реальным прототипом к линейному резистивному элементу можно считать проволочное сопротивление.
Простыми резистивными цепями называют такие цепи, элементы которых (резисторы) соединены или только последовательно, или только параллельно, или только последовательно и параллельно.
Параллельное (последовательное) соединение нескольких однотипных элементов может быть заменено одним элементом. Поэтому простую цепь с одним источником путем объединения элементов, включенных только параллельно или только последовательно, можно свести к цепи, содержащей лишь один элемент. Резистивные цепи, которые указанным путем не могут быть к одному элементу активного резистора, называются сложными.
Расчет простых резистивных цепей с одним источником производится с использованием закона Ома. При наличии нескольких источников используется метод наложения.
