Санкт-Петербургский Государственный Университет Информационных Технологий, Механики и оптики.
Кафедра прикладной и компьютерной оптики.
Лабораторная работа №3
«Микропроекционная установка».
Выполнил: Фомин И.А.
группа 3311
Преподаватель: Карпов В.Г.
Санкт-Петербург
2011
Исходные данные:
№ вар. |
Размер экрана или фотопленки,
|
Апертура объектива |
Размер изображ. после объектива |
|
|
|
|
32 |
- |
0,25 |
- |
210х |
- |
- |
20 |

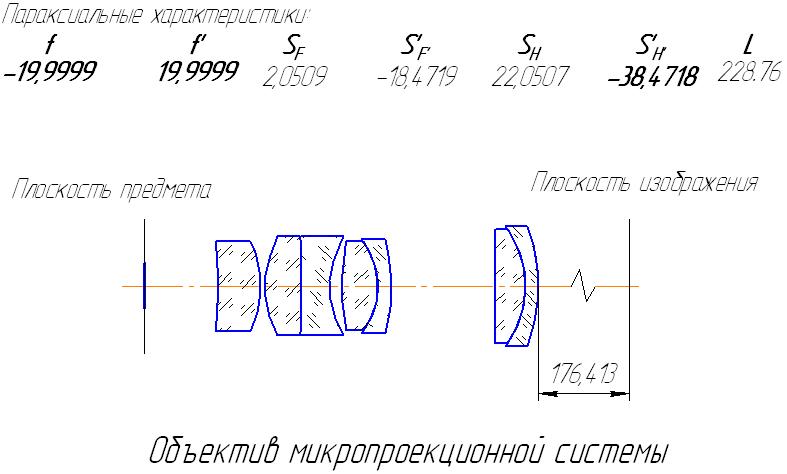

Выбор объектива.
Объектив Апохромат.
Коэффициент пересчёта
Конструктивные параметры
N |
Радиусы |
Осевые расст. |
Высо- ты |
Марки Кат. |
Показатели преломления |
|
|
|
|
Россия |
L0=0,5461 |
0 |
|
|
|
ВОЗДУХ |
1,000000 |
1 |
0,0 |
|
2,50 |
|
|
|
0,1700 |
|
К14 |
1,516805 |
|
2 |
0,0 |
|
2,50 |
|
|
|
9,6417 |
|
ВОЗДУХ |
1,000000 |
|
3 |
-47,055 |
|
4,72 |
|
|
|
5,6188 |
|
СТК9 |
1,746048 |
|
4 |
-13,7578 |
|
5,98 |
|
|
|
0,5978 |
|
ВОЗДУХ |
1,000000 |
|
5 |
14,1105 |
|
6,52 |
|
|
|
4,7820 |
|
ТК17 |
1,630515 |
|
6 |
-120,6618 |
|
6,16 |
|
|
|
3,5865 |
|
ОФ4 |
1,654189 |
|
7 |
12,2049 |
|
5,62 |
|
|
|
1,7574 |
|
ВОЗДУХ |
1,000000 |
|
8 |
26,1575 |
|
5,80 |
|
|
|
4,7820 |
|
ФЛЮОРИТ |
1,434959 |
|
9 |
-9,9896 |
|
5,86 |
|
|
|
1,7933 |
|
ОФ4 |
1,654189 |
|
10 |
-22,6750 |
|
6,22 |
|
|
|
13,7483 |
|
ВОЗДУХ |
1,000000 |
|
11 |
661,5897 |
|
7,47 |
|
|
|
3,9452 |
|
ФЛЮОРИТ |
1,434959 |
|
12 |
-13,4446 |
|
7,59 |
|
|
|
1,7933 |
|
ОФ4 |
1,654189 |
|
13 |
-22,3642 |
|
7,95 |
|
|
|
0,0 |
|
ВОЗДУХ |
1,000000 |
|
