Министерство образования и науки Челябинской области
Государственное образовательное учреждение среднего профессионального
Образования
Озёрский технический колледж
Специальность 150203 «Сварочное производство»
Предмет: Расчет и проектирование сварных конструкций
Курсовая работа
Тема: Строительная конструкция фермы. Расчёт и проектирование фермы
Выполнил:
студент - _______________
группа 302С
Руководитель: Сабаканова М.В.
преподаватель
Озёрск
2012
Содержание
|
Введение |
|
1 |
Характеристика сварной конструкции……………….....
|
|
2 |
Характеристика материала изготовления сварной конструкции…………
|
|
3 |
Виды эксплуатационных нагрузок…………………………………………….
|
|
4. |
Характеристика сварных соединений и швов сварной конструкции …………………….. |
|
5. |
Концентрация напряжений в сварных соединениях и узлах сварной конструкции ………………. |
|
6 |
Основные принципы конструирования и расчета сварной конструкции…………………..
|
|
7 |
Расчёт сварной конструкции (по подобию) ……….
|
|
8 |
Список используемой литературы |
|
Формат лисов А4, шрифт №14, «Times New Roman», межстрочный интервал - 1,5 (полуторный)
Список литературы:
Блинов А.Н., Лялин К.В. «Сварные конструкции», М., 1990.
Овчинников В.В. «Расчет и про »;
Овчинников В.В. «Расчет и про »;
Госты , СНиП
1. Характеристика сварной конструкции

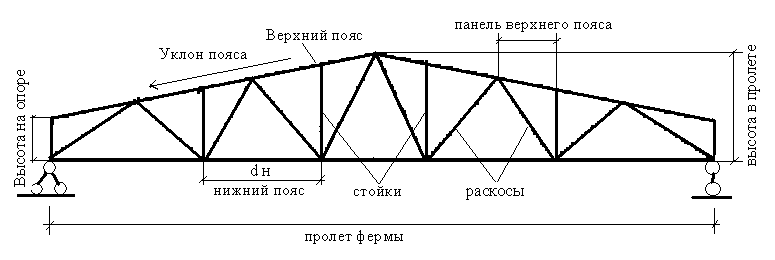

Решетчатые конструкции, работающие на изгиб, называются фермами. Схема конструкции фермы представлена на рис. 1
Рис.1 Схема конструкции фермы
Ферма включает в себя три основных конструктивных элемента – верхний нижний пояса и решетку, состоящую как правило из раскосов и стоек. Расстояние между узлами решетки фермы называются панелью, а расстояние между её опорами - пролетом.
Фермы классифицируют по различным признакам:
по назначению
- фермы мостов, покрытий ( стропильные и подстропильные ), транспортных эстакад, гидротехнических затворов, грузоподъемных кранов и т.д.
По
В раскосной решетке все раскосы имеют усилие одного знака, а все стойки – противоположного.
При восходящем направлением раскосов стойки растянуты, а при нисходящем сжаты.
По расположению сварных швов это нахлестачное соединение одностороннее. Шов сплошной а также плоскими прямыми , швы угловые.
2. Материал изготовления сварной конструкции
Материалом изготовления сварной конструкция фермы является сталь марки 09Г2С ГОСТ 19282 – 73.
Марка стлали означает следующее:
«09» – содержание углерода С = 0,09%;
Г2 – содержание Мn = 2%
С – содержание Si = до 1%
Сталь 09Г2С имеет хорошую группу свариваемости, сварка возможна в любых температурных и условиях без предварительного и последующего термообработки, при любых толщинах и конфигурации и жесткости конструкции.
Сталь используется в виде профильного проката: уголка, листового проката.
Механические свойства стали представлены в табл.1.
Таблица 1
Механические свойства проката из низколегированной стали
Марка Стали |
Толщина Проката, мм |
Времен. сопротивление раз- рыву, МПа |
Предел текучес- ти, МПа |
Относи- тельное удлинение, % |
Ударная |
вязкость ,МДж/м2 , при темпера- туре
|
|
|
|
|
|
|
- 40 0С |
-70 0С |
20 0С после механического старения для проката |
|
|
|
|
Не мене |
|
|
|
09Г2С |
4 5 – 9 10 – 20 21 – 32 33 – 60 61 – 80 Свыше 80 до 160
|
500 500 480 470 460 450 440 |
350 350 330 310 290 280 270
|
21 21 21 21 21 21 21 |
--- 0,4 0,35 0,35 0,35 0,35 0,35 |
--- 0,35 0,3 (0,3) (0,3) (0,3) (0,3) |
--- 0,3 0,3 0,3 0,3 0,3 0,3 |
