6 Пространственно-временная коммутация аналоговых сигналов на примере концентратора системы мт-20/25

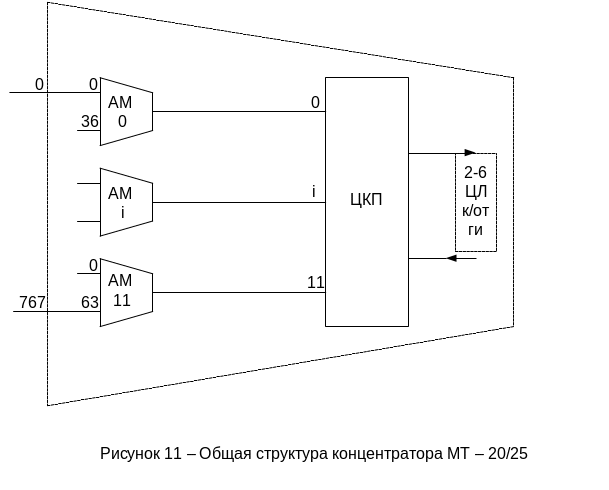

Абонентский концентратор системы МТ-20/25 состоит из абонентских модулей и цифрового коммутационного поля и позволяет подключить до 768 аналоговых абонентских линий (ААЛ) к групповому ЦКП станции через 2 - 6 ИКМ-линий. Максимальное число абонентских модулей (AM), входящих в состав одного концентратора =12. Каждый абонентский модуль включает в себя 64 абонентских комплекта (АК), один пространственно-временной коммутатор ПВК и один кодек. Каждый AM подключается к ЦКП концентратора, с помощью одной цифровой линии промшнура (рисунок 11). Все цифровые линии концентратора МТ-20/25 работают со скоростью 2,048 Мбит/с и разделены на 32 временных интервала.
АК обеспечивает сопряжение аналоговой абонентской линии с оборудованием цифровой системы коммутации. Более подробно с функциями АК можно ознакомиться в [1, 3, 5, 6].
ПВК осуществляет следующие операции:
преобразование аналогового пользовательского сигнала в сигнал АИМ;
концентрация;
пространственно-временная коммутация 64 абонентских линий на одну АИМ линию.

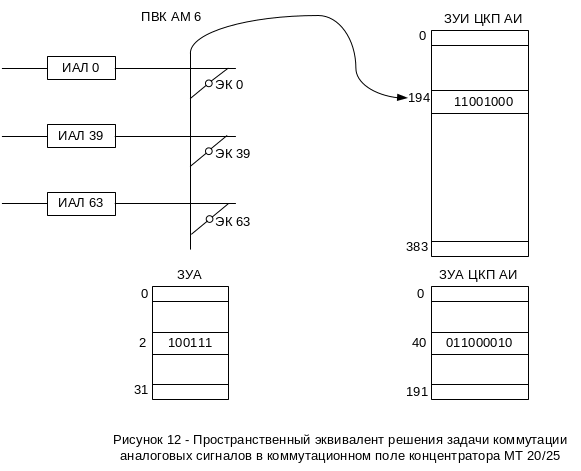

Рассмотрим схему пространственного эквивалента коммутационного поля концентратора МТ-20/25 (рисунок 12).
ПВК состоит из матрицы электронных контактов и матрицы ЗУА.
Матрица ЭК предназначена для коммутации физических двухпроводных ААЛ на временные каналы промшнура. Число ЭК равно числу абонентских линий и равно 64. Под воздействием управляющих сигналов от ЗУА электронные контакты открываются на время 3,9 мкс (время одного канального интервала).
Матрица ЗУА используется для записи данных о номере ЭК и номере коммутируемого временного интервала. Число ячеек памяти ЗУА определяется числом временных интервалов в цифровой линии промшнура. Содержимое ячейки памяти ЗУА соответствует номеру ЭК. Разрядность ЯП ЗУА равна 6.
ЦКП концентратора представляет собой несимметричный временной коммутатор, работающий в первом режиме и содержащий два типа матриц: ЗУИ и ЗУА. На входы ВК подключаются цифровые линии промшнура от каждого абонентского модуля. На выходы ВК включается от 2 до 6 исходящих цифровых линий к групповому ЦКП станции. Таким образом, ВК концентратора имеет параметры 12x6 ЦЛ.
ЗУИ - это массив памяти, в котором максимальное число ячеек равно 384 и соответствует числу входящих от AM цифровых линий и временных интервалов в них, т.е. 12x32=384. Разрядность ЯП ЗУИ соответствует разрядности кодовой комбинации и равна 8. Максимальное время хранения информации в ЗУИ равно 125 мкс.
Число ячеек памяти ЗУА определяется максимальным числом временных интервалов в исходящих цифровых линиях и составляет 6 х 32= 192. Содержимое ячейки памяти ЗУА - это номер ячейки памяти ЗУИ, откуда следует считать речевую информацию. Разрядность ЯП ЗУА - 9.
Задача
В концентраторе МТ-20/25 осуществить по 2-м временном интервале ПШ передачу кодовой комбинации 200, поступающей по 423-й абонентской линии в 8-й временной интервал 1 -ой исходящей цифровой линии.
Решение:
1) Определение номера AM,
в который включена заданная ААЛ.
.
2) Определение номера ЭК
в AM,
которым обслуживается заданная ААЛ.
.
3) Определение номера матрицы
ЗУА
ПВК.
4) Определение номера ячейки
памяти ЗУА
ПВК
и ее содержимого.
.
Содержимое ЗУА -100111 (номер ЭК).
5) Определение номера ячейки
памяти ЗУИ ЦКП концентратора и ее
содержимого.
Содержимое ЯП ЗУИ - 11001000.
6) Определение номера ячейки
памяти ЗУА ЦКП концентратора и ее
содержимого.
.
Содержимое ЯП ЗУА - 011000010.
Аббревиатуры
Обозначение |
Расшифровка |
ААЛ |
Аналоговая абонентская линия |
АК |
Абонентский комплект |
АЛ |
Абонентская линия |
AM |
Абонентский модуль |
АСЛ |
Аналоговая соединительная линия |
БАИ |
Блок абонентского искания |
"В" |
Время |
ВИ |
Временной интервал (временной канал) |
ВК |
Временной коммутатор |
ВЦЛ |
Входящая цифровая линия |
ГТИ |
Генератор тактовых импульсов (таймер) |
ЗУА |
Запоминающее устройство адресное |
ЗУИ |
Запоминающее устройство информационное |
ИЦЛ |
Исходящая цифровая линия |
КК |
Кодовая комбинация |
КП |
Коммутационное поле |
МСЭ-Т |
Международный союз электросвязи, секция |
|
телекоммуникаций |
НДВ |
Неполнодоступное включение |
"П" |
Пространство |
ПВК |
Пространственно-временной коммутатор |
ПДВ |
Полнодоступное включение |
ПК |
Пространственный коммутатор |
ПРПС |
Параллельно-последовательный преобразователь |
ПСПР |
Последовательно-параллельный преобразователь |
ПШ |
Промежуточный шнур |
сл |
Соединительная линия |
УУ |
Управляющее устройство |
ЦАЛ |
Цифровая абонентская линия |
ЦСК |
Цифровая система коммутации |
ЦКП |
Цифровое коммутационное поле |
ЦЛ |
Цифровая линия |
ЦСЛ |
Цифровая соединительная линия |
ЭК |
Электронный контакт |
ЯП |
Ячейка памяти |
