2.3. Разработать «карту контроля технологического процесса изготовления офсетной печатной формы по технологии ctf»
В качестве примера принципа построения «Карты контроля технологического процесса» предложена таблица в Приложении 6.
2.3.1.В соответствии с ранее проделанными разработками выделить базовые технологические процессы.
2.3.2.Используя схемы детализации, полученные при выполнении раздела 2.2, заполнить графу 1 перечнем технологических операций по базовым процессам. В перечень операций необходимо включить межоперационные процедуры – такие как, транспортировку, сдачу-приемку полуфабриката и продукции,промежуточный контролькачества и запись в журнал учета результатов контроля.
2.3.3. В соответствии позициями таблицы (графы 2 – 17) произвести нормировние показателей.
Задание 3 управление качеством процессов печатного производства
3.1. Произвести предварительное группирование дефектов по
базовым этапам технологического процесса
В системе управления качеством для реализации раздела «Получение информации о состоянии объекта» необходимо провести укрупненную группировки дефектов, размещенных в таблицах (Приложения 1, 1-1) , выданных в качестве индивидуального задания, в соответствии с разработанной схемой технологического процесса «Изготовление печатной продукции на технологических участках печатного производства». В качестве базовых составляющих можно выделить и включить в табл. 3.1, например, комплекс технологических участков (см., например, рис.3.1):
подготовки бумаги;
печатных машин;
подрезки-разрезки;
фальцовки;
припрессовки пленки.
Таблица 3.1
Группирование дефектов по этапам технологического процесса
-
Наименование
технологических
участков
Наименование
дефекта
№ позиции по
Приложению
Количество физических печатных листов
Количество обнаруженных дефектов
1
2
3
4
5
3.2. Разработать пооперационную технологическую схему изготовления листов книжного блока и прочих элементов, входящих в состав издания.
Для того, чтобы иметь полную картину всех причин влияющих на формирование качества печатной продукции на каждом этапе технологического процесса, необходимо иметь полное представление о всех технологических участках и процессах входящих в компетенцию печатного производства.
Печатное производство (ПП) в широком смысле – это не только участок печатных машин. В состав печатного производства включаются такие основные технологические участки , как:
листовых печатных машин;
рулонных печатных машин;
разрезки-подрезки печатной продукции;
фальцовки;
лакировки;
припрессовки пленки и т.д.
Кроме того, на предприятии может применяться несколько способов печати, что отразится на составе основных технологических участков печатного производства.
Вспомогательные и обеспечивающие участки входящие в состав ПП, такие как
участок подготовки бумаги (в свою очередь состоящий из достаточно большого количества подразделений);
лаборатория, подготовки красок и др. материалов;
склады для хранения полуфабрикатов, материалов;
контроля готовой продукции (перед передачей в БПП производство).
На всех технологических участках в процессе выполнения тех или иных процедур могут происходить отклонения от требований стандартов, что в конечном итоге приведет к потере качества основной продукции.
Контроль за качеством на любом этапе технологического процесса – одно из главных требований международных и отечественных ствндартов по менеджменту качества. На рис. 3.1. приведена укрупненная схема технологических участков печатного производсва, показвыющая взаимосвязь структурных технологических участков.

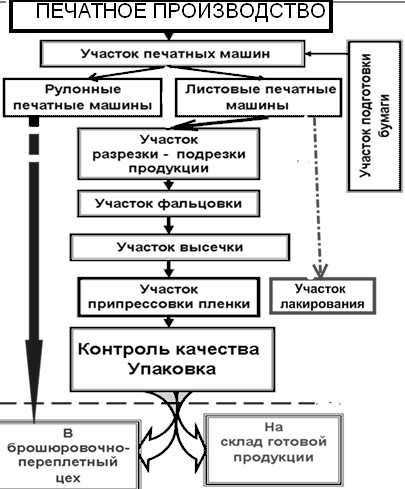

Рис.3.1. Укрупненная схема основных технологических участков
печатного производства
Для выполнения ЗАДАНИЯ 3 , необходимо произвести разработку укрупненных блок-схем технологических операций, входящих в состав общей технологической схемы. Разработка пооперационных схем должна быть выполнена для всех элементов книжного издания.
В качестве примера на рис. 3.2 представлена укрупненныя схема участка подготовки бумаги.
На рис. 3.3 представлена схема технологических операций, выполняемых при подготовке к печатанию тиража на листовой печатной машине.
По аналоги со схемами рис 3.2–3.3 необходимо произвести детализацию других технологических процессов, входящих в состав общей схемы изготовления печатной продукции, подлежащей передаче в брошюровочно-переплетное производство – БПП.

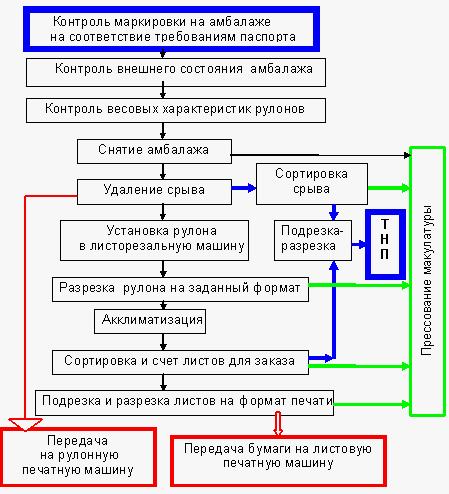

Рис. 3.2. Укрупненная схема технологических операций
участка подготовки бумаги
Рис. 3.3. Схема технологического процесса подготовки
листовой офсетной печатной машины
