13. Приведите структурную схему прибора с автоматическим введением поправки
В измерительных устройствах с автоматическим введением поправки, т.е. с аддитивной коррекцией, разностная величина ∆Х преобразуется в дополнительном канале с коэффициентом преобразования K2, равным коэффициенту преобразования прямой цепи К1 и суммируется с выходной величиной прямой цепи в сумматоре С с целью введения поправки для устранения погрешности от изменения K1. Результаты измерений отражаются на регистрирующем устройстве РУ.
Рис.12. Структурная схема прибора с автоматическим введением поправки.
Аддитивная коррекция возможна в том случае, если все три величины - входная, выходная и разностная - однородны.
Большим преимуществом таких устройств является то, что достигается значительное уменьшение мультипликативной погрешности, вносимой звеньями K1 и К2, т.к. их погрешности перемножаются.
14. Приведите структурную схему прибора с автоматической калибровкой по измеряемой величине
В измерительных устройствах с автоматической калибровкой, т.е. с мультипликативной коррекцией, разностная величина ∆Х после соответствующего преобразования используется для изменения коэффициента преобразования прямой цепи K1 с целью уменьшения погрешности, возникшей в результате нестабильности K1. Такие измерительные устройства более сложны, так как содержат в прямой цепи звено с регулируемым коэффициентом преобразования.
В измерительных устройствах уравновешивания, а также с автоматической калибровкой и автоматическим введением поправки связь выхода с входом осуществляется по основной измеряемой величине. Для этого необходимо на выходе обратного преобразователя получить величину Ху, однородную с X и равную ей по значению.

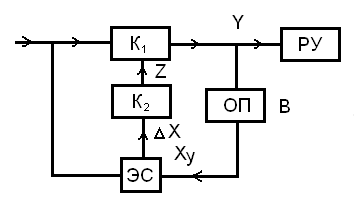

Рис.13. Структурная схема прибора с автоматической калибровкой по измеряемой величине.
