2 Програма роботи

2.1 Ознайомитися з приладами, універсальним колекторним електродвигуном та іншим обладнанням експериментальної установки та записати їх технічні характеристики.

2.2 Скласти схеми дослідження двигуна.

2.3 Дослідити залежність швидкості обертання якоря від величини підведеної напруги постійного або змінного струму при холостому ході машини.

2.4 Зняти швидкісну характеристику електродвигуна при його живленні змінним або постійним струмом.

2.5 Визначити величину коефіцієнта потужності електродвигуна при живленні його змінним струмом для різного навангаження на валу.

3 Опис схеми установки

Для дослідження властивостей УКД збирають дві окремі схеми для живлення його постійним (рис.5.3) і змінним (рис. 5.4) струмами, в кожній з яких передбачені необхідні вимірювальні прилади.

Регулювання напруги, підведеної до електродвигуна, в схемі постійного струму здійснюється дільником напруги RR1, а в схемі змінного струму - регулювальним автотрансформатором ЛАТР. Навантаження електродвигуна здійснюється за допомогою машини M2, яка працює в режимі генератора. Навантажувальний реостат RR3 приєднується перемикач SA.

Змінний опір RR2 дає можливість змінювати струм в обмотці збудження LM2 генератора навантаження.

Швидкість обертання вимірюється за допомогою тахогенератора M3 та тахометра

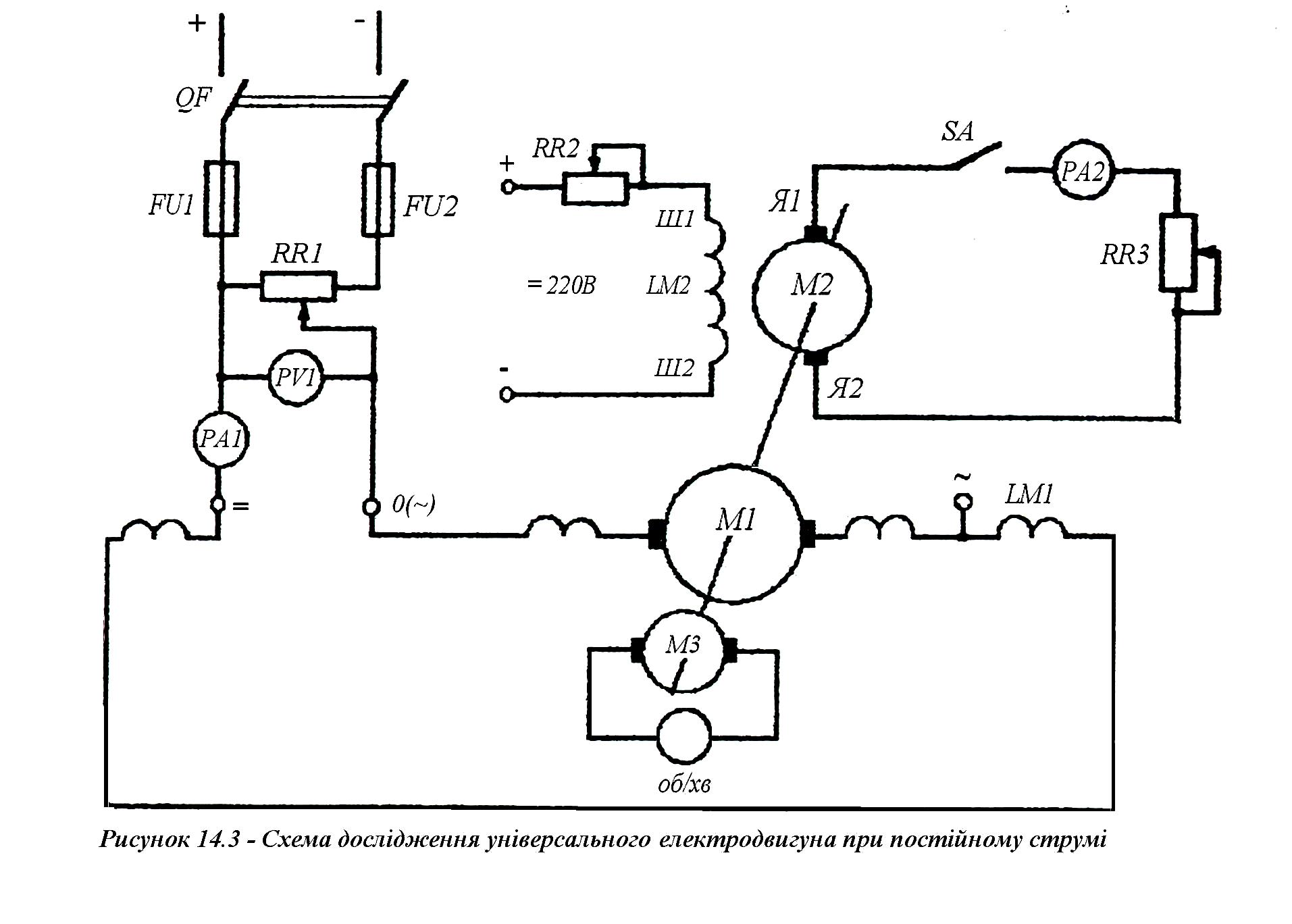

Рисунок 5.3 – Схема дослідження універсального електродвигуна при постійному струмі

.

4 Порядок виконання роботи

4.1 Скласти схему дослідження універсального колекторного електродвигуна на постійному струмі (рис. 5.3).

що відповідає мінімальній напрузі, і після перевірки схеми керівником, замкнути двополюсний рубильник QF.

4.3 Дослідити вплив величини напруги U₀ постійного струму, підведеної до електродвигуна, на швидкість обертання n якоря, для чого змінювати його від найменшого значення до U₀<U_ном,, де U_ном - номінальна напруга електродвигуна. Результати спостережень занести в таблицю 5.1

Таблиця 5.1 - Результати дослідів при постійному струмі

№ досліду	Напруга постійного струму U о, В	Швидкість обертання якоря, n, об/хв
1
2
3
4
5
6

4.4 Зняти швидкісну характеристику електродвигуна при двох напругах U=Uном і U=0,9 Uном, для чого змінювати навантаження генератора M2, а відповідно і двигуна M1 за допомогою навантажувального опору RR3. Навантажування змінювати від нуля до значення, яке дорівнює величині I<(1,1-1,2)I_НОМ, де I_НОМ - номінальний струм УКД.

При кожному встановленому навантаженні виміряти швидкість обертання валу.

Під час випробування електродвигуна під навантаженням, необхідно дільником напруги RR1 на протязі всього досліду підтримувати незмінну величину напруги на його затискачах.

Результати дослідів занести в таблицю 5.2.

Таблиця 5.2 - Результати дослідів на постійному струмі для швидкісної характеристики.

№ досліду	Номінальна напруга Uном, В			Знижена напруга U=0,9 Uном
№	Напруга U0 ,B	Струм I0 ,A	Швидкість обертання якоря n, об/хв	Напруга U0 ,B	Струм I0 ,A	Швидкість обертання якоря n, об/хв
1
2
3
4
5
6

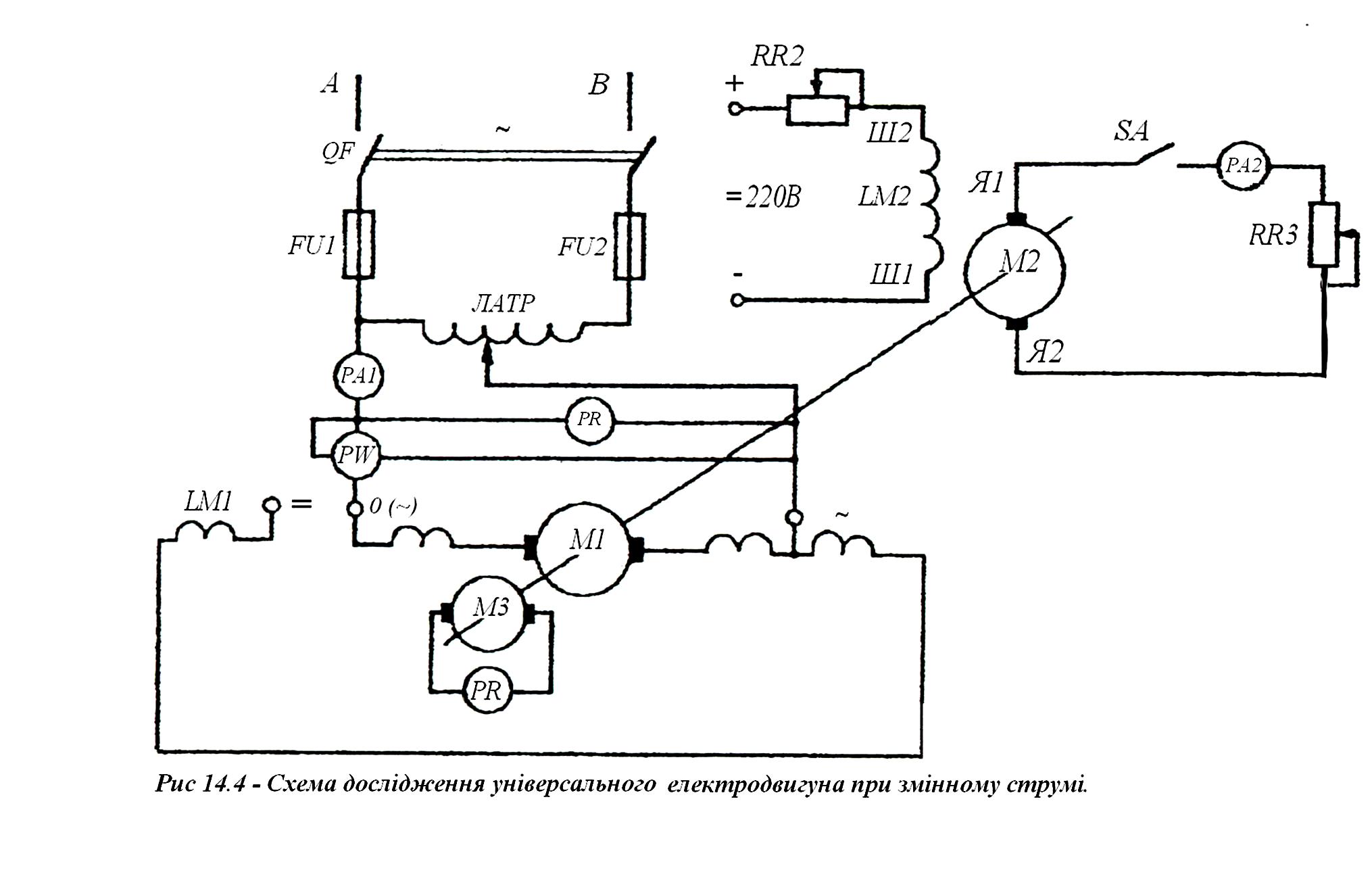

4.5 Скласти схему дослідження УКД на змінному струмі (рис 5.4) і, після перевірки схеми керівником, повторити досліди, описані в п. 4, шляхом зміни величини напруги, підведеної до електродвигуна за допомогою регулюючого автотрансформатора ЛАТР.

Результати спостережень занести в таблицю 5.3.

Таблиця 5.3 - Результати дослідів на змінному струмі

№	Напруга змінного струму U, В	Швидкість обертання якоря п, об/хв
1
2
3
4

4.6 Повторити досліди, описані в п. 4 на змінному струмі і результати спостережень занести в таблицю 5.4.

Таблиця 5.4 - Результати дослідів на змінному струмі для швидкісної характеристики.

№	Номінальна напруга Uном, В				Понижена напруга U=0,9 Uном
	U	І	P	n	U	І	Р	n
	В	А	Вт	об/хв	В	А	Вт	об/хв
1
2
3
4
5
6

5 ЗМІСТ ЗВІТУ

5.1 Побудувати в одній координатній системі графіки n=ƒ(U₀) і n=ƒ(U), вибрав для напруги U постійного і змінного струмів однаковий масштаб.

Визначити величину коефіцієнта потужності cosφ універсального електродвигуна при різних умовах роботи і результати розрахунків занести в таблицю 5.5.

Таблиця 5.5 - Результати розрахунків

№	Номінальна напруга Uном, В					Понижена напруга U=0,9 Uном
	U	І	Р	cosφ	n	U	І	Р	cosφ	n
	В	А	Вт		об/хв	В	А	Вт		об/хв
1
2
3
4
5
6

5.2 Побудувати в одній координатній системі швидкісні характеристики УКД при живленні його від мережі постійного і змінного струму для випадків U=Uном і U=0,9Uном, а в іншій координатній системі криві cosφ=ƒ(І) для тих самих випадків.

5.3 Порівняти властивості досліджуваного УКД при живленні його постійним та змінним струмом.
