Исследование триггеров

Цель работы

Практическое изучение основных типов триггеров.

Приборы и оборудование

1. Учебно-лабораторный стенд “LOGIC”.

2. Компьютер с предустановленным программным пакетом ELECTRONICS WORKBENCH MULTISIM 8.

ВНИМАНИЕ! При выполнении лабораторной работы в лабораторном классе строго соблюдайте правила техники безопасности при работе со стендом и приборами как с электрическими установками!

Сетевое питание на стенд и питание на тестируемые схемы подавайте только после полного монтажа схемы и проверки монтажа преподавателем!

1. Методические указания к лабораторной работе

Лабораторная работа выполняется с использованием учебно-лабораторного стенда “LOGIC” и программного пакета ELECTRONICS WORKBENCH MULTISIM 8.

Перед выполнением лабораторной работы необходимо изучить теоретический материал «Основные законы алгебры логики» (раздел 3.5 лекций; разделы 6 Бойко и др., Схемотехника электронных схем. Цифровые устройства., БХВ-Петербург, 2004; Фролкин В.Т., Попов Л.Н. Импульсные и цифровые устройства: Учебное пособие для ВУЗов.-М.: Радио и связь, 1992.)

Перед выполнением лабораторной работы тщательно проработайте настоящие методические указания.

1.1. Исследование r-s триггеров

1.1.1. Исследование асинхронного r-s триггера

Асинхронный R-S триггер имеет два входа: вход установки S(et) и сброса R(eset) и два выхода: прямой Q и инверсный .

Триггер переходит из текущего состояния на выходах Х к состоянию, когда на выходе Q устанавливается лог. «1», а на выходе - лог. «0» при подаче на вход S сигнала лог. «1», а на вход R - сигнала лог. «0». И наоборот, триггер переходит из текущего состояния на выходах Х к состоянию, когда на выходе устанавливается лог. «1», а на выходе Q - лог. «0» при подаче на вход S сигнала лог. «0», а на вход R сигнала лог. «1». Состояние, когда одновременно на оба входа подаются сигналы лог. «1» является запрещенным.

В практике более часто применяются R-S триггеры с инверсными входами, когда активными являются входные сигналы лог. «0». Таблица истинности для этого триггера представлена в таблице 4.1.

Таблица 4.1.

					Название режима
1	1	Q	Q		Хранение информации
1	0	X	1	0	Установка в «1»
0	1	X	0	1	Сброс
0	0	X	d	d	Запрещенное (неопределенное) состояние

Здесь значения Q и в ячейках таблицы говорят о том, что выходы могут принимать любое значение, совпадающее с предыдущим по времени значением, значение d соответствует запрещенному состоянию входов.

1) Начертите схему R-S триггера.

2) Представьте табл. 4.1 в виде карты Карно и аналитического выражения, рассматривая функцию .

3) С помощью джамперов, входящих в комплект стенда, используя наборное поле, соедините устройство в соответствии со схемой рис. 4.1. При этом входы триггера подключите к кнопочным переключателям без фиксации.

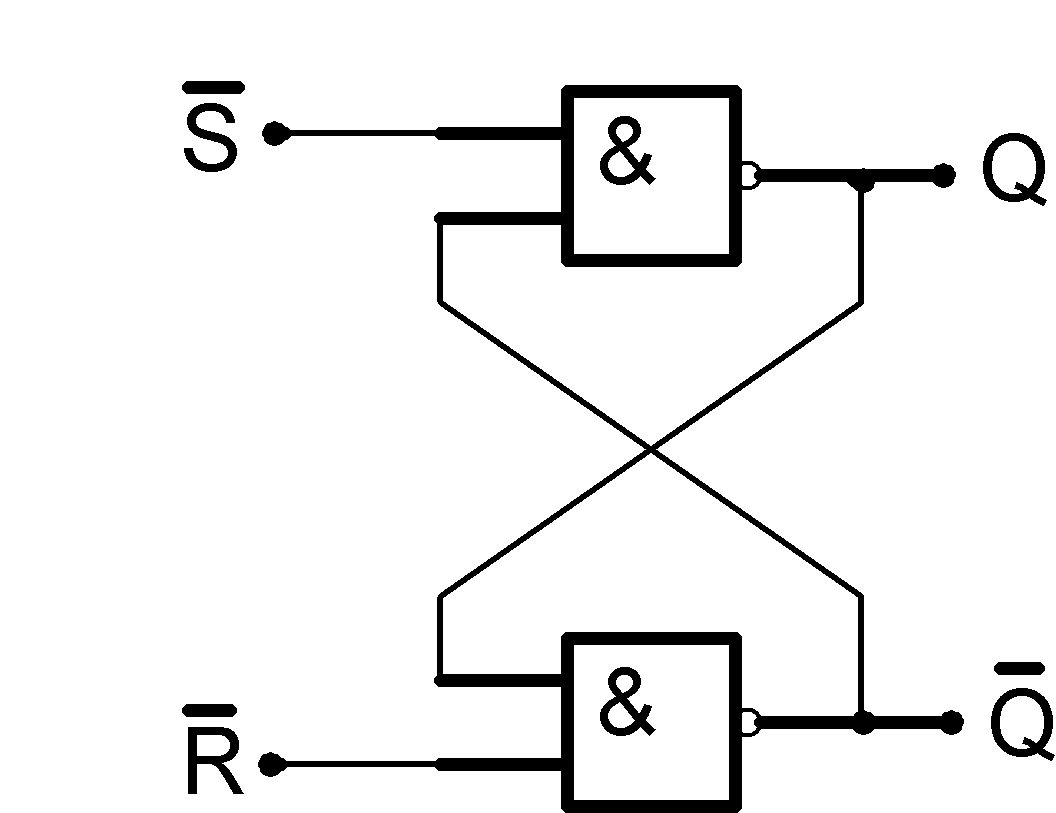

Рис.4.1. Схема асинхронного R-S триггера

Нажимая и отпуская поочередно кнопки, составьте таблицу истинности.

Сравните ее с таблицей 4.1.
