3.7. Ограждение рабочего места, вывешивание плакатов
Вопрос 231. На какие элементы электроустановки должны быть вывешены плакаты «Заземлено»?
Ответ. Должны быть вывешены на приводах разъединителей, отделителей и выключателей нагрузки, при ошибочном включении которых может быть подано напряжение на заземленный участок электроустановки, и на ключах и кнопках дистанционного управления коммутационными аппаратами.
Вопрос 232. Какие должны быть расстояния от временных ограждений до токоведущих частей в электроустановке без снятия напряжения?
Ответ. Должны быть не менее указанных в табл 1.1. В электроустановках 6-10 кВ это расстояние может быть уменьшено до 0,35 м.
Вопрос 233. Какие меры допускается применить в электроустановках до 20 кВ при невозможности оградить токоведущие части щитами?
Ответ. Допускается применение изолирующих накладок, помещаемых между отключенными и находящимися под напряжением токоведущими частями. Эти накладки могут касаться токоведущих частей, находящихся под напряжением.
Вопрос 234. Какие надписи или плакаты должны быть на временных ограждениях?
Ответ. Должны быть нанесены надписи «Стой! Напряжение» или укреплены соответствующие плакаты.
Вопрос 235. Какие работники должны устанавливать и снимать изолирующие накладки?
Ответ. Должны два работника, имеющие группы IV и III. Старший из них должен быть из числа оперативного персонала.
Вопрос 236. Какие плакаты должны быть вывешены на ограждениях камер, шкафах и панелях, граничащих с рабочим местом?
Ответ. Должны быть вывешены плакаты «Стой! Напряжение».
Вопрос 237. Как должно быть ограждено рабочее место (с оставлением проезда, прохода) в ОРУ при работах, проводимых с земли, и на оборудовании, установленном на фундаментах и отдельных конструкциях?
Ответ. Должно быть ограждено канатом, веревкой или шнуром из растительных либо синтетических волокон с вывешенными на них плакатами «Стой! Напряжение», обращенными внутрь огражденного пространства.
Вопрос 238. В каких случаях ограждать рабочее место в ОРУ не требуется?
Ответ. Не требуется ограждать при работах во вторичных цепях по распоряжению.
Вопрос 239. На каких участках ОРУ необходимы плакаты?
Ответ. Необходимы на участках конструкций, по которым можно пройти от рабочего места к граничащим с ним участкам, находящимся под напряжением, плакаты «Стой! Напряжение».
На участках конструкций, граничащих с той конструкцией, по которой разрешается подниматься, внизу должен быть вывешен плакат «Не влезай! Убьет».
На стационарных лестницах и конструкциях, по которым для проведения работ разрешено подниматься, должен быть вывешен плакат «Влезать здесь».
На подготовленных рабочих местах в электроустановках должен быть вывешен плакат «Работать здесь».
Вопрос 240. Кто может устанавливать плакаты в ОРУ?
Ответ. Может устанавливать работник, имеющий группу III, из числа ремонтного персонала под руководством допускающего.
4. Меры безопасности при выполнении отдельных работ
4.1. Работы в зоне влияния электрического и магнитного полей
Вопрос 241. Какое отрицательное воздействие способно оказывать электрическое поле в ОРУ и на ВЛ 330 кВ и выше?
Ответ. Способно оказывать отрицательное воздействие на организм работающих от биологически активного электрического поля и вызывать появление электрических разрядов при прикосновении к заземленным или изолированным от земли электропроводящим объектам.
Вопрос 242. Какие поля являются биологически активными?
Ответ. Являются электрическое и магнитное поля, напряженность которых превышает допустимое значение.
Вопрос 243. Какой предельно допустимый уровень напряженности воздействующего электрического поля (ЭП) и какие требования Правил необходимо соблюдать при превышении этого уровня?
Ответ. Предельно допустимый уровень напряженности составляет 25 кВ/м. Пребывание в ЭП с уровнем напряженности, превышающим 25 кВ/м, без применения индивидуальных средств защиты не допускается.
При уровнях напряженности свыше 20–25 кВ/м время пребывания в ЭП не должно превышать 10 мин.
При уровне напряженности, не превышающим 5 кВ/м, пребывание персонала в ЭП допускается в течение всего рабочего дня (8 ч).
Вопрос 244. Чему равны допустимая напряженность (Н) или индукция (В) магнитного поля для условий общего (на все тело) и локального (на конечности) воздействия в зависимости от продолжительности пребывания в магнитном поле?
Ответ. Определяется в соответствии с табл. 4.1.

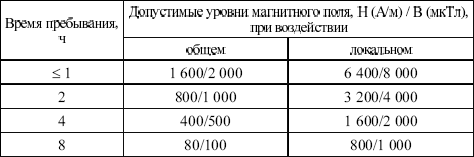

Таблица 4.1
Допустимые уровни магнитного поля
Вопрос 245. Как может быть реализовано допустимое время пребывания в магнитном поле?
Ответ. Может быть реализовано одноразово или дробно в течение рабочего дня. При изменении режима труда и отдыха (сменная работа) предельно допустимый уровень магнитного поля не должен превышать установленный для 8-часового рабочего дня.
Вопрос 246. В каких случаях производится контроль уровней электрического и магнитного полей?
Ответ. Производится при:
приемке в эксплуатацию новых и расширении действующих электроустановок;
оборудовании помещений для постоянного или временного пребывания персонала, находящегося вблизи электроустановок (только для магнитного поля);
аттестации рабочих мест.
Вопрос 247. В каких случаях должны производиться измерения напряженности электрического поля?
Ответ. Должны производиться при:
работах без подъема на оборудование и конструкции – на высоте 1,8 м от поверхности земли, плит кабельного канала (лотка), площадки обслуживания оборудования или пола помещения;
работах с подъемом на оборудование и конструкции – на высоте 0,5, 1,0 и 1,8 м от пола площадки рабочего места (например, пола люльки подъемника) и на расстоянии 0,5 м от заземленных токоведущих частей оборудования.
Вопрос 248. На какой высоте должны производиться измерения напряженности (индукции) магнитного поля?
Ответ. Должны производиться на высоте 0,5, 1,5 и 1,8 м от пола площадки рабочего места, земли, пола помещения, настила переходных мостиков и т. п., а при нахождении источника магнитного поля под рабочим местом – дополнительно на уровне пола площадки рабочего места.
Вопрос 249. В каких помещениях должна измеряться напряженность?
Ответ. Должна измеряться в производственных помещениях с постоянным пребыванием персонала, расположенных на расстоянии менее 20 м от токоведущих частей электроустановок, в том числе отделенных от них стеной.
Вопрос 250. Что должно применяться в качестве средств защиты от воздействия электрического поля?
Ответ. Должны применяться:
в ОРУ – стационарные экранирующие устройства и экранирующие комплекты, сертифицированные органами Госстандарта России;
на ВЛ – экранирующие комплекты (те же, что и в ОРУ).
Вопрос 251. В каких случаях не допускается применение экранирующих комплектов?
Ответ. Не допускается при работах, не исключающих возможности прикосновения к находящимся под напряжением до 1000 В токоведущим частям, а также при испытаниях оборудования (для работников, непосредственно проводящих испытания повышенным напряжением) и электросварочных работах.
Вопрос 252. Какие меры должны быть приняты для снятия наведенного потенциала при работе на участках отключенных токоведущих частей?
Ответ. Они должны быть заземлены. Ремонтные приспособления и оснастка, которые могут оказаться изолированными от земли, также должны быть заземлены. То же касается машин и механизмов на пневмоколесном ходу, находящихся в зоне влияния электрического поля.
Вопрос 253. Что должно применяться в качестве мер защиты от воздействия магнитного поля?
Ответ. Должны применяться стационарные или переносные магнитные экраны.
Вопрос 254. Каковы требования Правил к зонам электроустановок с уровнями магнитных и электрических полей, превышающими предельно допустимые, где по условиям эксплуатации не требуется даже кратковременное пребывание персонала?
Ответ. Должны ограждаться и обозначаться соответствующими предупредительными надписями или плакатами.
