Контрольные вопросы

7. Методы измерения напряжения на постоянном и переменном токе.

8. Чем характеризуется форма кривой напряжения?

3. Электромеханические вольтметры каких систем измеряют среднеквадратические значения напряжений и почему?

4. Указать источники возникновения методической погрешности при измерении напряжения.

5. Как влияет форма кривой напряжения на величину методической погрешности измерения?

6. Область применения вольтметров различных систем измерения

7. Особенности измерения напряжения в шахтных электрических сетях.

Литература: /I; 2; 3; 4; 5; 7/.

Лабораторная работа 6 расширение пределов измерения вольтметров

Цель: исследование методов расширение пределов измерения вольтметров, рассчет добавочного сопротивления

Основные сведения

Для изменения измеряемой величины в заданное число раз применяются измерительные преобразователи. Их применение позволяет расширить пределы измерения вольтметра.

Расширение пределов измерения может осуществляться несколькими способами:

• применением добавочного сопротивления;

• применением измерительных трансформаторов напряжения;

• применением делителей напряжения (резистивных, емкостных, комбинированных).

Существует несколько схем включения вольтметров в схему для измерения напряжения:

• прямое включение;

(6.1)

• включение с добавочным резистором;

(6.2)

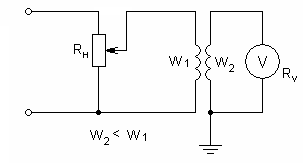

• включение через измерительный трансформатор напряжения;

(6.3)

• включение с резистивным делителем напряжения;

(6.4)

• включение с емкостным делителем напряжения (эл.-статич. система);

(6.5)

Задание

1. Изучить методы расширения пределов измерения вольтметров /1; 2; 3;/.

2. Провести расширение пределов измерения вольтметра методом включения добавочного сопротивления.

Порядок выполнения работы

1.Собрать электрическую схему измерения напряжения, представленную на рисунке 6.1, включающую источник постоянного тока, реостат R, образцовый прибор PV, прибор с расширяемыми пределами измерения PVх c внутренним сопротивлением Ro, добавочное сопротивление Rд.

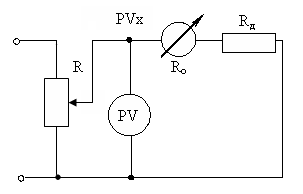

Рисунок 6.1 – Схема расширения пределов измерения вольтметра

2. Рассчитать добавочное сопротивление для разных значений напряжения (рис. 6.1) по выражению (6.2), меняя сопротивление реостата. Результаты измерений и вычислений оформить в виде таблицы 6.1. Внутреннее сопротивление измерительного механизма определяется по данным, указанным на его шкале.

Таблица 6.1 – Результаты измерений при расширении пределов измерений вольтметра

№	Показания приборов		Вычисленные величины
	UV, В	U, В	RД, Ом	γм, %
1	2	3	4	5

3. Произвести обработку результатов измерений добавочного сопротивления – рассчитать среднее значение и абсолютную погрешность по методике обработки результатов прямых измерений. Записать ответ в виде Rд±ΔRд.

4. В отчете привести электрические схемы расширения пределов измерения вольтметра, расчет значения добавочного сопротивления и погрешности измерения, сделать соотвествующие выводы.
