Задание

1.Произвести разметку зажимов измерительного трансформатора тока. Ознакомиться с конструкцией ИТТ и ИТН, применяемых в угольной промышленности.

2.Определить влияние сопротивления вторичной обмотки на погрешности ИТТ.

3.Исследовать параметры двух ИТТ, соединяемых в неполную звезду. Произвести сопоставительные измерения с помощью трансформаторных токовых клещей.

Порядок выполнения работы

1.Подключить к зажимам исследуемого ИТТ источник постоянного напряжения таким образом, чтобы «+» источника был с выбранным зажимом первичной обмотки (рис. 10.1). К зажимам вторичной обмотки подключить магнитно-электрический миллиамперметр таким образом, чтобы предполагаемый зажим был соединен с зажимом «+» прибора. При правильной разметке стрелка прибора должна отклоняться влево от нулевой отметки шкалы. Запомнить правильную разметку ИТТ.

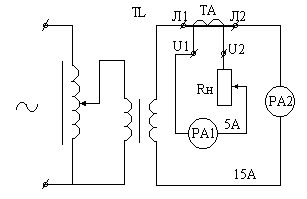

2.Для определения влияния сопротивления вторичной обмотки ИТТ на его погрешность собрать схему (рис. 10.2). В качестве нагрузки использовать сопротивление НТТ-1, а первичные обмотки трансформатора И54М или УТТ-5 включить на 15А. Установить номинальный первичный ток 15А, поддерживая его постоянным, изменять сопротивление нагрузки от 0 до 2 Ом. Снять зависимость I2=f(R). Определить коэффициент трансформации и погрешности ИТТ для всех нагрузок. Построить зависимость δ=f(R).

Рисунок 10.1 – Схема разметки Рисунок 10.2 – Схема для исследования

зажимов ИТТ параметров ИТТ

3.Измерить значение первичного тока (рис. 10.2) с помощью токоизмерительных клещей Ц4505. Считая амперметр первичной обмотки образцовым, определить абсолютную погрешность измерения тока клещами.

4.Собрать электрическую схему (рис. 10.3) и, изменяя с помощью лабораторного автотрансформатора первичное напряжение, зафиксировать соответствующие изменения напряжения в измерительной обмотке ИТН. Определить коэффициент трансформации и оценить величину погрешности.

5.Соединить вторичные цепи двух трансформаторов тока ТА1 и ТА2 в неполную звезду (рис.10.4). Сопротивления нагрузки всех трех фаз одинаковы. При правильном соединении вторичных обмоток показания всех трех амперметров будут одинаковы, а при неправильном (встречном) показания амперметров РА2 и РА1.

Рисунок 10.4 – Схема для исследования Рисунок 10.4 – Схема стенда для

парметров ИТН исследования ИТТ

Используя результаты измерений (табл. 10.1), определить коэффициент трансформации и сделать вывод о правильности подключения.

Таблица 10.1 – Результаты измерения тока во вторичной цепи ИТТ

№ п/п	J1, А	J2, А	J3, А	Кт	Показания приборов РА1 и РА2, А
					Согласное включение	Встречное включение

6. В отчете описать устройство ИТТ и ИТН различных исполнений для защитных и измерительных цепей подстанции, привести результаты измерений, указать источники погрешностей, построить векторные диаграммы ИТТ и ИТН, а также зависимости погрешности от нагрузки, сделать выводы по результатам работы.
