Задание

1. Ознакомится с методами измереения сопротивления заземления.

2. произвести измерение сопротивления заземления косвенным методом, методом 3-х измерений и компенсационным методом.

3. сравнить значения полученны результатов, сделать соответствущие выводы.

Порядок выполнения работы

1. Собрать электрическую схему (рис. 9.3).

Рисунок 9.3 – Схема для измерения заземления методом трех измерений

2. Измерить сопротивление заземления (R1) косвенным методом, определив показания вольтметра и амперметра и используя формулу 9.1.

3. Измерить сопротивление заземления методом 3-х измерений. Для этого определить переходные сопротивление R12, R23 и R13 с помощь цифрового омемтра типа DT-838. Определить величины сопротивлений R1, R2 и R3 по формулам 9.2.

4. Измерить сопротивление заземления компенсационным методом с помощь омметра М416. Для этого используя электрическую схему стенда (рис. 9.3), подключить к зажимам 1,2,3,4 прибора М416 сопротивления заземления R1, R2 и R3. Установить переключатель режима в положение «Контроль».

Нажать кнопку и вращать рукоятку «Реохорд» до установки стрелочного индикатора на нулевую отметку. При номинальном напряжении источника питания на шкале реохорда должно быть значение 50,25 Ом. После проверки правильности показания установить переключатель режима в положение «Измерение Rx». Нажать кнопку и, вращая рукоятку реохорда, добиться нулевых показаний стрелочного индикатора. Результат измерения равен произведению значения по шкале реохорда на множительный коэффициент диапазона измерения. Переключить зажимы прибора на другие дополнительные электроды произвести измерение и записать результаты в таблицу. Сопоставить результаты измерения и сделать вывод о соответствии измеренных значений сопротивлений заземления нормативным значениям в шахте.

5. С обрать электрическую схему на стенде согласно рис. 9.4.

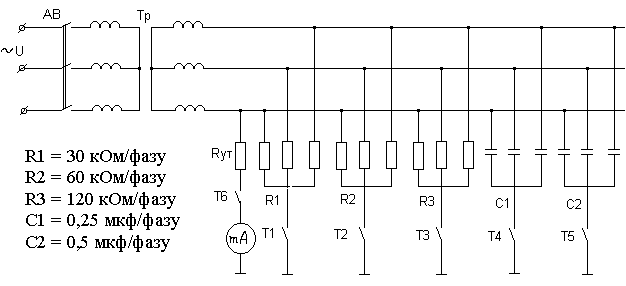

Рисунок 9.4 – Схема стенда для измерения параметров электрической сети

6. Используя табл. 9.2 и комбинируя положение «включено-отключено» тумблеров Т1…Т3 (в таблице значение 1 или 0), снимают соответствующие показания прибора миллиамперметра при отсутствии емкостей (Т4 и Т5 включены) и при их наличии (Т4 и Т5 включены). По заданию преподавателя студенты, разбившись на подгруппы, производят аналогичные измерения при различных видах утечек (имитируется на стенде).

Результаты измерений заносятся в табл. 9.3.

Таблица 9.2 – Порядок проведения Таблица 9.3 – Зависимость тока утечки работы от Rут и С

№ п/п	Т1	Т2	Т3		№ п/п	Однофазная утечка
						С=0 мкф		С=0,25 мкф		С=0,75 мкф
						Rу,кОм	Iу,мА	Rу, кОм	Iу, мА	Rу, кОм	Iу, мА
1 2 3 4 5 6 7 8	0 0 0 0 1 1 1 1	0 0 1 1 0 0 1 1	0 1 0 1 0 1 0 1
					1 2 3 . . . 7 8

При заполнении табл. 9.3 значения сопротивления утечки определяются расчетным путем по положению тумблеров Т1…Т3 согласно табл. 9.2.

После проведения экспериментальных исследований на основании табл. 9.3 построить зависимость тока утечки от сопротивления изоляции и емкости сети, на которой выделить участок, где требуется защита отключение.

Определить также, каким образом емкость сети влияет на величину тока утечки. Сделать выводы о возможностях непрерывного контроля сопротивления изоляции кабельной сети в шахтных условиях.

В отчете привести электрические схемы измерения сопротивления изоляции и сопротивления заземления методом трех измерений; схему измерения сопротивления одинарным и двойным мостами; сравнительные (по применяемым средствам измерения) выводы о точности и чувствительности моста в зависимости от величины измеряемых сопротивлений; схему стенда для измерения токов утечки; результаты измерений и выводы о эффективности непрерывного контроля сопротивления изоляции в подземных электрических сетях.
