4.6. Корчевка пней.
Пни допускается оставлять в основании земляного полотна, предназначенного для усовершенствованных облегченных, переходных и низших типов покрытий на дорогах Ш-У категорий при насыпях более 1,5 м, а также в тех случаях, когда проектом не предусмотрена полная расчистка дорожной полосы (переходы через болота, неустойчивые склоны и т.п.). При насыпях от 1,5 до 2 м пни должны быть срезаны вровень с землей, а при насыпи более 2 м - на высоте 10 см от земли.
Для корчевки пней применяют бульдозеры и корчеватели-собиратели (рис.4.10).
Производительность корчевателя-собирателя (пней/ч) с узким отвалом (1465 мм) на базе трактора мощностью 100 л.с. при корчевке пней составляет
где n - количество циклов, включающих время на операции - корчевку t1 , перемещение в кучи и окучивание t2, поворот t3 и движение к другому пню t4 , ч.
Значит, количество циклов должно быть не менее, циклов/ч,
Для трактора мощностью100 л.с. согласно накопленному опыту t1 + t2 + t3 + t4 = I мин. Производительность корчевателя-собирателя (ч) при перемещении пней за пределы полосы достигает:
где n - количество рейсов за I ч; i - количество одновременно перемещаемых пней.

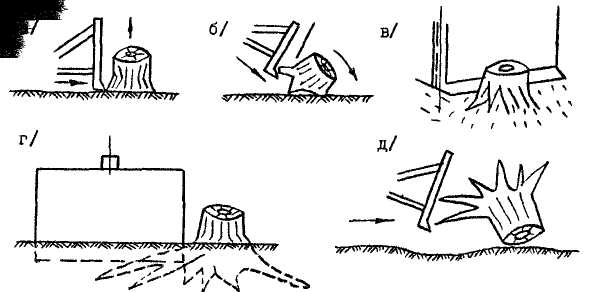

Рис. 4.10. Корчевка пней бульдозером: а- нажатие отвалом на пень /диаметром до 20см /; б- подрезание корней и выворачивание пня / от 20 до 25 см/; в- первоначальный нажим отвалом на корчуемый пень /толще 25 см /; г- подрезание отвалом корней пня /толще 25 см/; д- опрокидывание пня отвалом и удаление к границе дорожной полосы
Рис. 4.11. Расчистка просеки от пней: а- с отвалом у границы; б- с отвалом в середине; I- бульдозер; 2- нераскорчеванная площадь; 3- отвал; 4- направление движения корчевателя или кустореза; 5- направление движения бульдозера
Величина
где t1 - время окучивания (по опыту 2 мин); t 2- время движения машины в загруженном состоянии при дальности перемещения l (0,9 мин); t3 - время движения машины на холостом ходу (0,8 мин);t пов - время поворота; 1, - длина отвала корчевателя-собирателя; о' ср - средний диаметр с учетом корневой системы, см.
При скорости движения в загруженном состоянии V= 4,5км/ч и на холостом ходу V = 5,5 км/ч, длине отвала L = 147,5 см, среднем диаметре пней dср = 40 см и указанных выше значениях л средняя производительность корчевателя-собирателя по корчевке и перемещению шей составит
Производительность бульдозера в случае корчевки пней на таком же тракторе, т.е. мощностью 100 л.с. аналогична корчевателю-собирателю. Однако его производительность при перемещении пней почти в 1,5 раза меньше, чем корчевателя-собирателя. Длина отвала бульдозера не менее чем в 2 раза больше, чем корчевателя-собирателя» поэтому применение бульдозера предпочтительнее.
Пни диаметром 15-30 см в неплотном грунте обычно корчуют без остановки машины. При этом корчеватель движется от середины просеки к ее край под углом около 45°. Поочередными проходами то в левую, то в правую сторону корчеватель постепенно очищает всю строительную площадку, собирая пни к ее границам (рис.4.На).
Пни, предназначенные к сжиганию, собирают в середине просеки бульдозером, который перемещает пни к середине очищаемой полосы (рис.4.116}.
