4.4. Обрубка сучьев
После валки звено рабочих обрезает сучья, производит раскряжевку (разделку на деловую древесину) на хлысты (стволы деревьев с обрубленными сучьями). Сучья обрубают как на месте производства работ, так и за пределами полосы. Сучья удаляют при помощи сучкорубных топоров и электросучкорезок.
Собирание в кучи порубочных остатков (обрубленных сучьев, вершин, срезанного кустарника) выполняют корчевателем-собирателем после вывозки с пасеки хлыстов. Места для укладки порубочных остатков выбирают так, чтобы кучи не мешали последующим работам по корчевке пней, вычесыванию корней и возведению земляного полотна. Кучи должны располагаться не ближе 8 м от стены леса.
Порубочные остатки должны вывозиться для промышленной проработки или в места складирования, отведенные органами лесного хозяйства. Сжигание остатков на месте допускается по согласованию с лесхозом и органами пожарного надзора в установленное ими время.
4.5. Трелевка деревьев
Поваленные и очищенные от сучьев деревья перемещают за пределы полосы отвода или на специальные свободные и удобные для подъезда площадки, служащие временным складом. Подтягивание леса к промежуточным складам (трелевка) производится обычно волоком. Для трелевки за пределы дорожной полосы пригодны бульдозеры, корчеватели-собиратели, тракторы с пеном (стальным листом с тросом, имеющим кольцо для сцепления с трактором, а с другой стороны - чокеры (средства крепления)для захвата деревьев).
Для трелевки хлыстов на промежуточные склады рекомендуется в зависимости от сортамента леса и условий местности применять трелевочные и гусеничные тракторы с тяговым усилием до 100 кН.
Для трелевки деревьев строят волоки - свободные полосы, предназначенные для перемещения трелевочного трактора. Трелевочные волоки строят, срезая заподлицо деревья, удаляя валежник, выстилая сучьями сырые и пониженные места. Кроме трелевочных, устраивают пасечные волоки, которые подготовки не требуют.
Трелевочные волоки шириной 5 м прорубают вдоль каждой пасеки по ее центру. Временные склады располагают вне рабочей пасеки, в пределах ранее разработанной пасеки или на свободном от леса месте (рис.4.8). На временном складе хлысты деревьев укладывают в штабеля объемом не более чем на одну лесовозную машину. Дальнейшая транспортировка леса является уже чисто заготовительной операцией и не входит в число работ по расчистке дорожной полосы.
Разработку пасек следует осуществлять узкими лентами шириной 5-7 м, располагаемыми вдоль трелевочного волока или под углом к нему, равным 45-60°. В последнем случае пасеки делают шириной до 40-45 м и валку начинают от трелевочного волока до границы пасеки. Для облегчения трелевки деревья валят вершинами к направлению трелевки и к трелевочному волоку под не большим утлом к нему (рис.4.9). Расстояние трелевки хлыстов с пасеки до временного склада не должно превышать 300-500 м.
Производительность трелевочного трактора равна:
где g
- рейсовая
нагрузка
(объем воза), м3;
n
- число рейсов за I
час:
где Кв - коэффициент использования рабочего времени (0,75-0,90); t7 - время чокеровки хлыстов и затягивания на щит трактора, не превышающее 3 мин; £г - время трелевки в пределах дорожной полосы, мин; 6j - время разгрузки (отцепка хлыстов), мин; £* - время возвращения порожняком, мин; is - время маневрирования и переключения передач (0,5 мин).
Время трелевки и возвращения порожняком
где lср - среднее расстояние трелевки, м; 2//>х,1г^- скорости трактора в грузовом и холостом направлениях, м/мин.
При средней скорости движения трелевочного трактора 2,5 км/ч, средней рейсовой нагрузке 7 мэ и дальности трелевки хлыстов за дорожную полосу на расстояние 70 м производительность трактора достигает П = 30 м3/ч = 203 и3/смену. Зная значение П и объем трелевочных работ, рассчитывают потребность в трелевочных тракторах.
Рис. 4.7. Подруб дерева перед опиливанием: а - подпиливание одним горизонтальным резом; б- подпиливание двумя параллельными пропилами; в- клинообразный подпил сверху; г- клинообразный подпил снизу

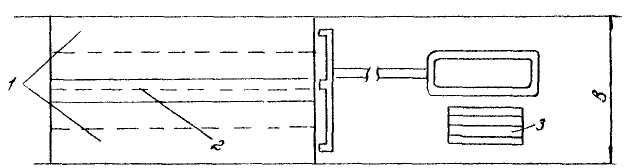

Рис. 4.8. Схема разработки просеки: I- пасека; 2- трелевочный волок; 3- временный склад с разделкой сортиментов и погрузкой древесины; В- ширина просеки

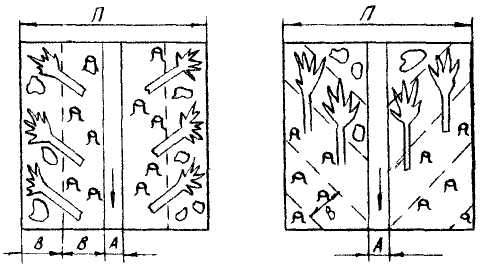

Рис. 4.9. Направление валки деревьев при различных вариантах трелевки: а- при разработке продольными лентами; б- при разработке лентами, расположенными под углом к волоку; Л- ширина трелевочного волока / 5м /; П- ширина пасеки; В- ширина ленты /5 - 7м
