Выпрямительные приборы
В
ыпрямительный
прибор
– магнитоэлектрический механизм с
полупроводниковым выпрямителем.
– уравнение преобразования
kф – коэффициент формы тока, kф sin= 1,11.
С
войства:
высокая чувствительность; малое потребление;
низкая точность; малая перегрузочная способность;
влияние формы тока.
Область применения: комбинированные приборы для измерения постоянных и синусоидальных U и I, а также R.
Электронные приборы
Электронный прибор – магнитоэлектрический механизм с электронным преобразователем.
П
– преобразователь;
УПТ – усилитель постоянного тока.
Область применения: вольтметры постоянного и переменного тока, мосты переменного тока, указатели равновесия и др.
Магнитоэлектрические омметры (изучается самостоятельно)
Последовательная схема (для измерения больших R)
Шкала обратная
Параллельная схема (для измерения малых R)
Шкала прямая
Логометрическая схема
Лекция 7 ЭЛЕКТРОМЕХАНИЧЕСКИЕ ПРИБОРЫ
Электромагнитные приборы
Принцип действия основан на взаимодействии магнитного поля неподвижной катушки с током с подвижным ферромагнитным сердечником.
Конструктивные варианты:

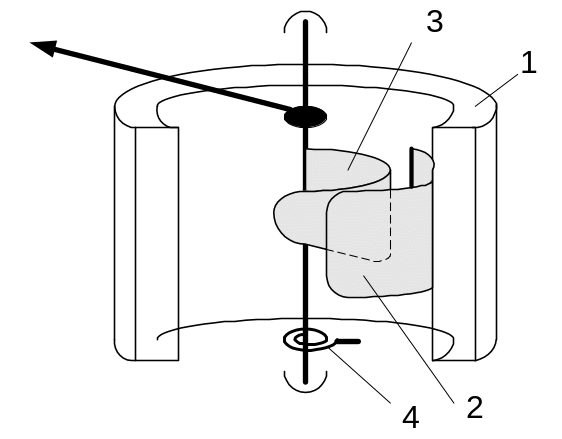

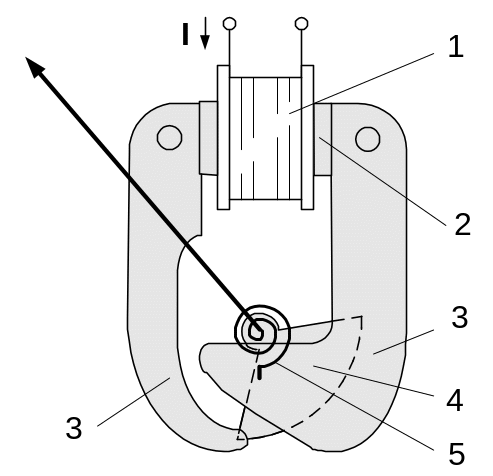

с круглой катушкой с замкнутым магнитопроводом
Уравнение преобразования:
При несинусоидальном токе
Свойства:
применимость на постоянном и переменном (в том числе несинусоидальном) токе;
надежность; большая перегрузочная способность;
невысокая точность; большое потребление энергии; узкий частотный диапазон, неравномерная шкала.
О
бласть
применения:
А , V
и f
в цепях промышленной частоты.
Расширение пределов измерения: с помощью измерительных трансформаторов тока и напряжения.
Электродинамические приборы

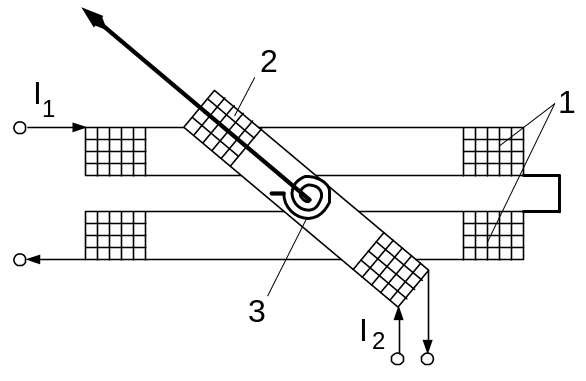

Принцип действия основан на взаимодействии магнитных полей подвижной и неподвижной катушек с токами.
Уравнение преобразования:
Свойства:
применимость в цепях постоянного и переменного (в том числе несинусоидального) тока;
высокая точность; фазочувствительность;
низкая перегрузочная способность;
большое потребление энергии.
Область применения: лабораторные А , V , W , φ и f в
частотном диапазоне до 10 кГц.
Расширение пределов измерения: с помощью измерительных трансформаторов тока и напряжения.
Электродинамические ваттметры
Схемы включения:
а
) б)
Погрешность схемы включения ваттметра:
В
схеме а)
;
;
в
схеме б)
;
Схема а): для высокоомной нагрузки; б): для низкоомной
Ф
азовая
(угловая) погрешность
.
П
ри
→ 90°,
недопустимо возрастает. Применяют
малокосинусные
ваттметры.
Цена деления многопредельного ваттметра:
Ферродинамические приборы
Отличаются от электродинамических приборов тем, что неподвижная катушка помещена на магнитопровод для усиления магнитного потока.
Имеют больший вращающий момент и большую чувствительность, но меньшую точность и узкий частотный диапазон (до 1,5 кГц).
Область применения: W , φ , а также в качестве самопишущих приборов.
