Лекция 11 ЦИФРОВЫЕ ПРИБОРЫ
Общие сведения
В цифровых измерительных приборах измеряемая аналоговая величина преобразуется в электрический код и показания представляются в цифровой форме.
Основные свойства: высокая точность, большие Rвх и Δf , высокое быстродействие, широкий диапазон.

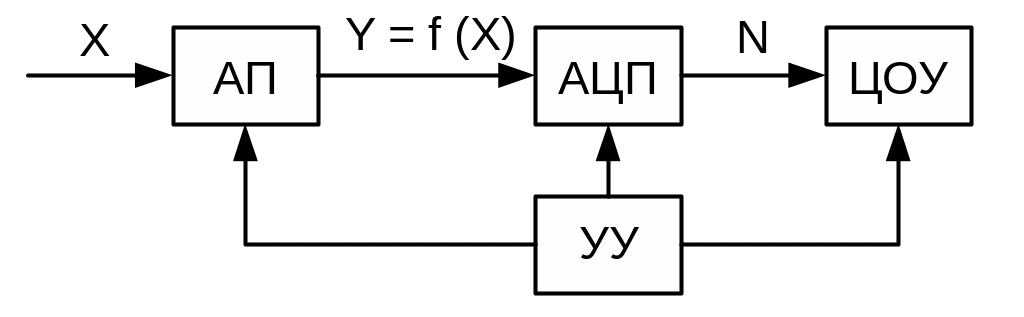

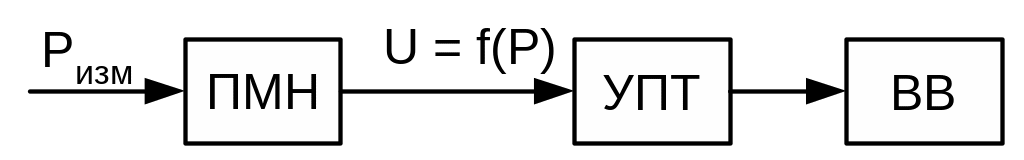

Структурная схема цип:
Методы преобразования в цифровой код
Д
Формула преобразования: АВ → ДВ → ЭК .
Основные методы преобразования:

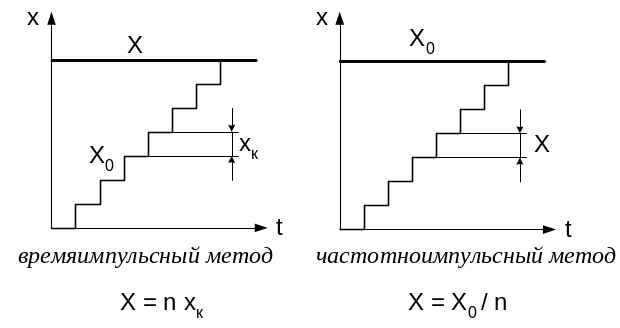

метод последовательного счета

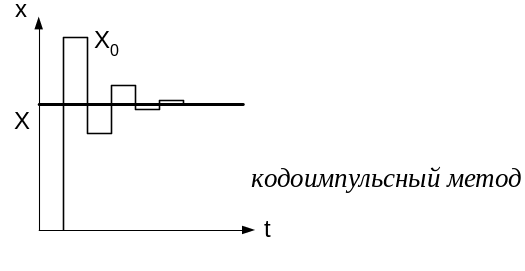

метод последовательного приближения
метод считывания
Погрешности ЦИП
Основные погрешности:

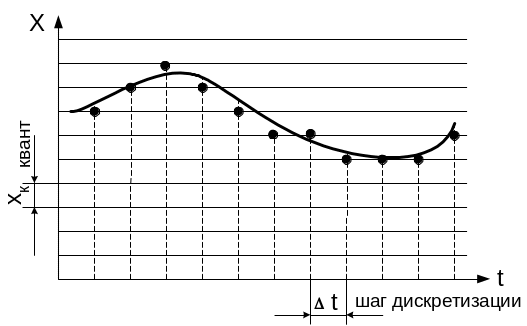

дискретизации Xд = X – X0 Xк /2 ;
реализации уровней квантования Xp=X0 – X0 ид ;
от наличия порога чувствительности Xп = (0,51,0) Xк
Классы точности ЦИП: К = c / d .

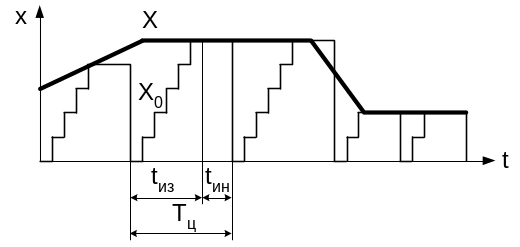

Режимы работы
циклический
следящий
Приборы последовательного счета
Времяимпульсные ЦИП
Принцип действия – на подсчете количества импульсов известной частоты на измеряемом интервале времени.

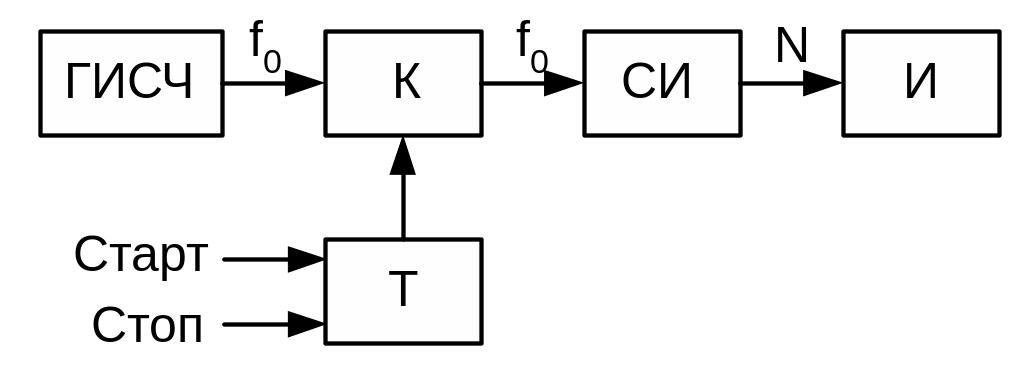

Измеритель интервалов времени
Фазометр
Вольтметр времяимпульсный
Ваттметр времяимпульсный
Вольтметр развертывающегося уравновешивания
Принцип действия – на подсчете количества квантов в измеряемом напряжении.

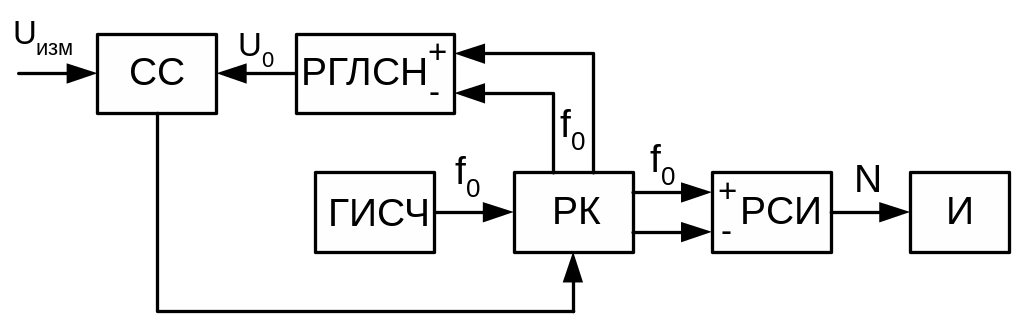

Вольтметр следящий
Частотомер
Принцип действия – на подсчете количества импульсов измеряемой частоты на известном интервале времени.
Цифровой счетчик электрической энергии
Микропроцессор интегрирует частоту во времени.
Лекция 12 ЦИФРОВЫЕ ПРИБОРЫ (продолжение).
ВИРТУАЛЬНЫЕ ПРИБОРЫ
Приборы последовательного приближения

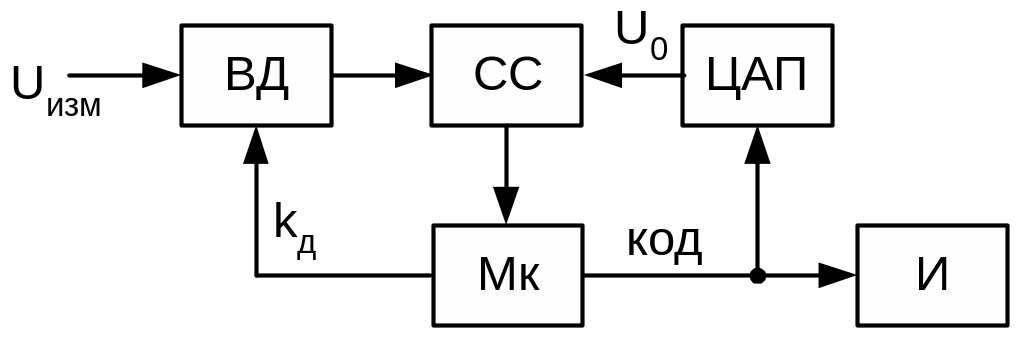

Вольтметр кодоимпульсный
Микропроцессор реализует алгоритм измерения.
Приборы считывания
Вольтметр быстродействующий
Часто вместо индикатора – устройство записи (память).
Цифровые измерительные мосты
Запоминающие цифровые осциллографы
В положении 1 – режим универсального ЭЛО;
В положении 2 – режим запоминающего ЦО.
Свойства: ♦ частотный диапазон до 10 МГц;
♦ неограниченное время хранения информации;
♦ возможность воспроизведения участков сигнала.
Цифровые осциллографы
Функциональные возможности:
♦ автоматическая установка размеров изображения;
♦ автоматическая синхронизация;
♦ автоматическое измерение параметров сигнала;
♦ разностные измерения между двумя метками.
Цифровые приборы с аналого-дискретным отсчетом

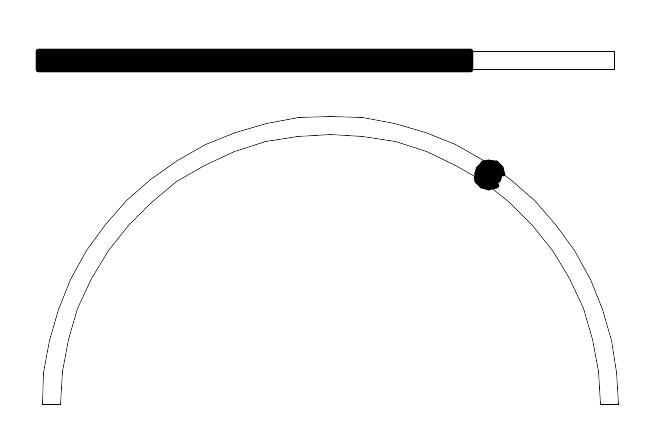

В качестве отсчетного устройства применяют:
полосовые индикаторы
точечные индикаторы
Компьютерные измерительные средства
Компьютерные измерительные средства (КИС) – средства измерений, обработки, вычислений и управления на собственной шине ПК, работающего в режиме on-line.
Структурная схема КИС:
Способы построения:
с последовательной архитектурой (обработка входных сигналов последовательная во времени);
с параллельной архитектурой (обработка входных сигналов в параллельных каналах).
КИС заменяют набор обычных измерительных приборов наряду с использованием вычислительных и графических возможностей ПК.
