Унифицированные преобразователи
Преобразуют измеряемую величину в унифицированный сигнал постоянного тока.
Iвых =0…5 мА; Uвых = 0…10 В; Rн = 2500…3200 Ом.

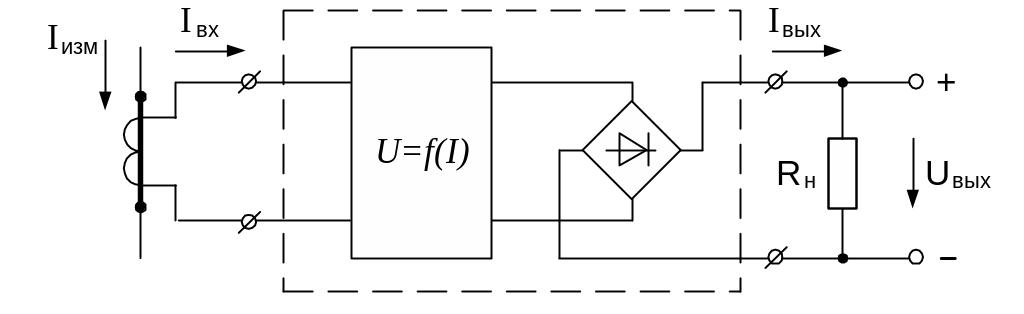

Пример. Унифицированный измерительный преобразователь переменного тока Е854/1
Iвх =0…5 А; Iвых =0…5 мА; Uвых = 0…10 В;
Rн = 2500 ± 50 Ом; К = 0,2
Лекция 6 ЭЛЕКТРОМЕХАНИЧЕСКИЕ ПРИБОРЫ
Физические основы работы
Структурная схема электромеханического прибора:
Измерительный механизм имеет:
◙ Неподвижную часть; ◙ подвижную часть. Для выполнения измерений необходимо создать: ◙ вращающий момент; ◙ противодействующий момент.
По способу создания вращающего момента различают системы электромеханических приборов:
магнитоэлектрическая (МЭ);
электромагнитная (ЭМ);
электродинамическая (ЭД);
ферродинамическая (ФД);
электростатическая (ЭС);
индукционная (И).
По способу создания противодействующего момента:
с механическим противодействующим моментом (спиральные пружины, упругие растяжки, подвес)
с электрическим противодействующим моментом (логометры)
Уравнение движения подвижной части прибора:
Мвр = Ми + Му + Мпр ,
– момент сил
инерции;
– момент успокоения;
.

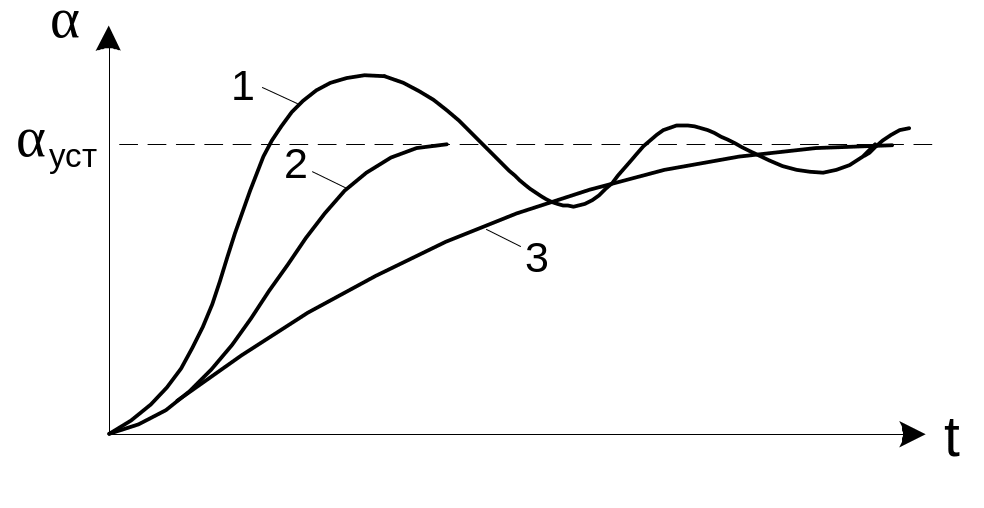

Характер движения зависит от степени успокоения
при < 1 – колебательное движение (кривая 1);
при > 1 –апериодическое движение (кривая 3);
при = 1 –ускоренное (критическое) движение (2).
Частота собственных колебаний подвижной части:
Для электромеханических приборов f0 < 10 Гц и характерно колебательное движение. Для быстрого затухания колебаний – магнитоиндукционные успокоители.
Подвижная часть реагирует:
при fX > f0 – на среднее значение вращающего момента,
при fX < f0 – на мгновенное значение.
Магнитоэлектрические приборы
Принцип действия основан на взаимодействии тока катушки с магнитным полем постоянного магнита.
Конструктивные исполнения:
с подвижной катушкой и неподвижным магнитом;
с подвижным магнитом и неподвижной катушкой.
с
внешним магнитом с внутренним
магнитом
– уравнение преобразования
магнитоэлектрических приборов

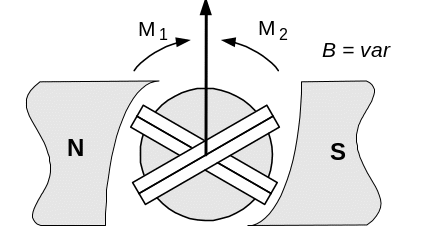

Магнитоэлектрический логометр
– уравнение преобразования логометра
Свойства:
высокая точность, в
ысокая чувствительность; малое потребление энергии;
непригодность для измерения переменного тока, малая перегрузочная способность.
Область применения: А , V , Г , Ω в цепях постоянного тока.
Расширение пределов измерения:
по току – шунты;
по напряжению – добавочные сопротивления, делители.
Магнитоэлектрические приборы с преобразователями
Термоэлектрические приборы
Термоэлектрический прибор – магнитоэлектрический механизм с термопреобразователем.
к
онтактный
термопреобразователь
бесконтактный
термопреобразователь
Уравнение преобразования: α = с I 2
Свойства:
широкий частотный диапазон;
малая точность; малая перегрузочная способность.
Область применения: измерение U и I в диапазоне частот от 0 до сотен МГц.
