2. Генераторные пнэ

Выходная величина:

♦ ЭДС, ♦ напряжение,

♦ ток, ♦ электрический заряд, функционально связанные с Х_изм.

Термоэлектрические преобразователи (термопары)

(термоэлектрический эффект: возникновение ТЭДС при разности температур спаев разнородных проводников).

Е _Т = f (Т₁ – Т₂)

п

T₂

ри Т₂ = const

Е_Т = f (Т₁)

Типы термопар: медь-копель, хромель-копель, хромель-алюмель, платинородий-платина и др.

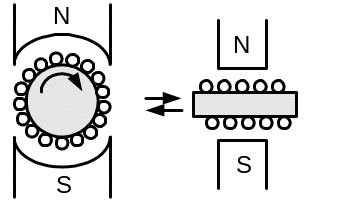

И ндукционные преобразователи

(основаны на электромагнитной индукции)

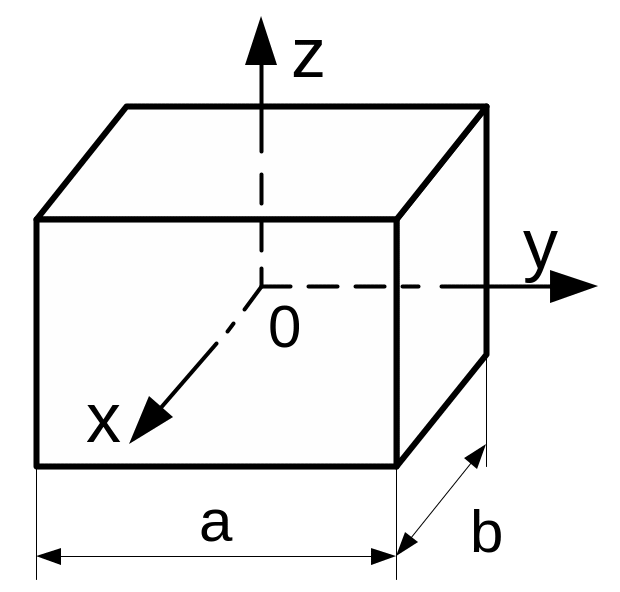

П ьезоэлектрические преобразователи

(прямой пьезоэлектрический эффект:

появление электрических зарядов на поверхности кристалла под действием механических напряжений).

Усилие по электрической оси 0x:

Усилие по механической оси 0y:

Материал: кварц, поляризованная керамика (титанат бария, титанат и цирконат свинца).

Гальванические преобразователи (ЭДС гальванической цепи зависит от химической активности ионов электролита).

3. Параметрические пнэ

Выходная величина: параметр электрической цепи

(R, L, C), функционально связанный с Х_изм.

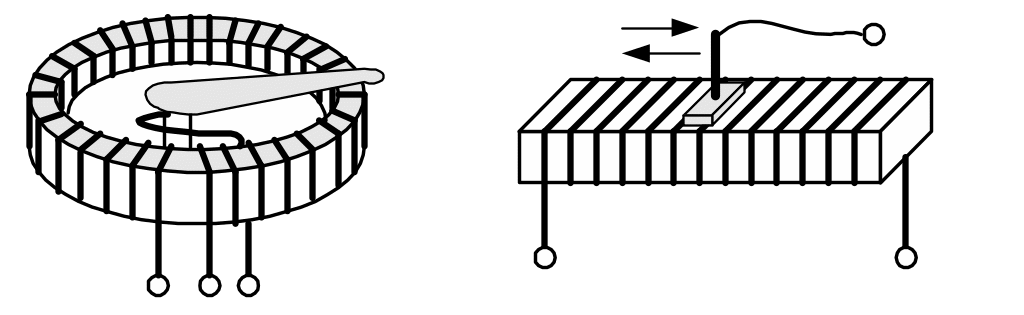

Реостатные преобразователи R_вых = f (X_изм)

Для измерения линейных и угловых перемещений, уровней и др. величин, преобразованных в перемещение.

Тензопреобразователи

(тензоэффект: изменение электрического сопротивления при деформации структуры)

По устройству:

• проволочные, фольговые и пленочные тензорезисторы;

• полупроводниковые тензисторы;

• полупроводниковые интегральные тензомодули.

Для измерения деформаций и величин, преобразованных в деформацию (усилий, моментов и др.)

Термопреобразователи R_вых = f (T)

По принципу использования:

1. без перегрева (измерение температуры среды)

2. перегревные (измерение скорости, плотности, состава среды и др.)

По устройству:

• проволочные (терморезисторы)

• полупроводниковые (термисторы, термодиоды, термотранзисторы)

для термистора

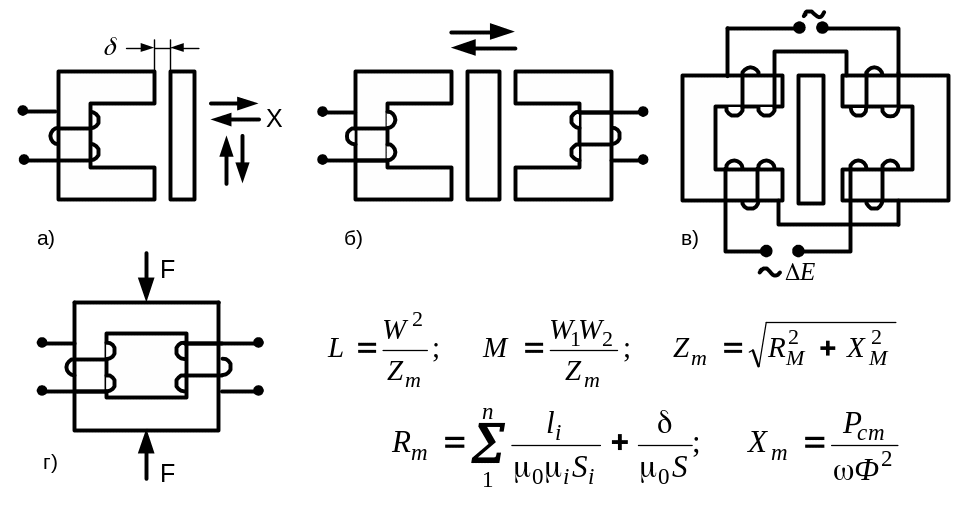

Индуктивные преобразователи L = f (X_изм)

По устройству:

1. с изменяющимся немагнитным зазором (а);

2. дифференциальные (б);

3. трансформаторные (в);

4. магнитоупругие (г).

Емкостные преобразователи С_вых = f (T)

По устройству:

1. с изменяющимся немагнитным зазором (а);

2. дифференциальные (б);

3. с изменяющейся диэлектрической проницаемостью среды (в).

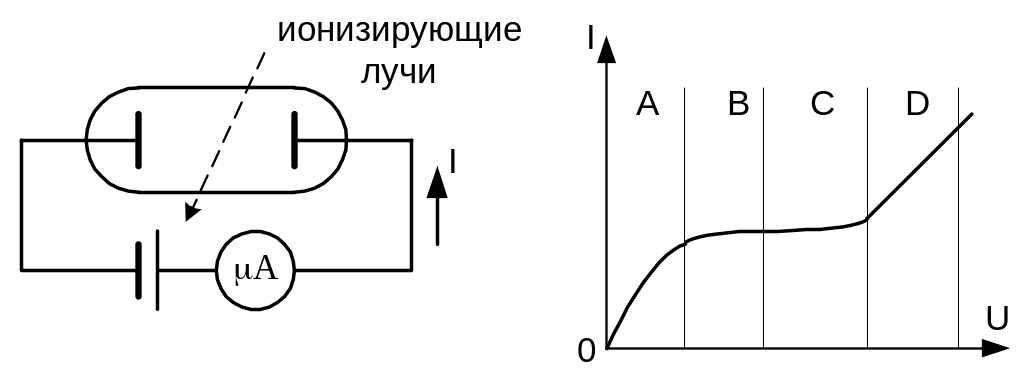

Ионизационные преобразователи

(ионизация газа или люминесценция вещества под действием ионизирующего излучения)

По устройству:

1. ионизационные камеры (участки А и В);

2. газоразрядные счетчики (участки С, D).

Ионизирующие лучи: α, β, γ, рентгеновские, нейтронные.

Для измерения толщины изделий, плотности и т.д.

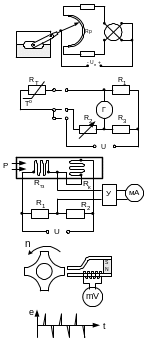

4. Примеры приборов для измерения неэлектрических величин

Реостатный поплавковый уровнемер

Термометр сопротивления

Тензорезистивный

манометр

Импульсный индукционный тахометр
