Измерение частоты
Измерения f – прямые, диапазон от 0 до 1010 Гц.
Основные измерительные приборы:
в диапазоне НЧ, СЧ и ВЧ (до 108 Гц): ЭЛО, ЦО, Ц
в
диапазоне СВЧ: резонансные (волномеры),
гетеродинные .
Измерение фазового сдвига
Измерения φ – прямые.
Измерительные приборы: ЭД, ФД и Ц , ЭЛО и ЦО.
Измерение мощности
И
змерения
Р – прямые,
– косвенные (с помощью и ),
диапазон 10-12 ÷ 1010 Вт.
Измерительные приборы:
о
днофазные
и трехфазные : ЭД, ФД, ЭС, Ц,
с преобразователями Холла.
И
змерения
Q
– прямые (однофазные и трехфазные
варметры)
– косвенные (с помощью , и ):
Измерение Р в трехфазных цепях
в трехпроводной цепи
в четырехпроводной цепи
Измерение Q в трехфазных цепях
при симметрии напряжений и неравномерной нагрузке фаз
в асимметричных цепях
Лекция 14 ИЗМЕРЕНИЕ ЭЛЕКТРОЭНЕРГИИ И ПОКАЗАТЕЛЕЙ ЕЕ КАЧЕСТВА
Характер нагрузок в энергосистемах
резкопеременная нагрузка, вызывающая колебания (модуляцию) U и I;
несимметричная нагрузка (осветительная, тяговая однофазная, дугоплавильная и др.);
нелинейная нагрузка, искажающая форму U и I (вентильный электропривод, дуговые печи, электрическая тяга и др.).
Потоки энергии: основной (Wосн) и вторичные (Wвтор)
Wобщ =Wосн+ Wвтор = Wосн + (Wнесим – Wнелин – Wпер)
Вторичные потоки → дополнительные потери энергии в энергосистемах.
Принцип измерения:
Измерение электрической энергии
Измерения W – прямые.
Измерительные приборы:
на постоянном токе: ЭД и ФД :
на переменном токе: однофазные и трехфазные :
И и Э (Ц).
Трехфазные И счетчики двухэлементные и трехэлементные →
Современные Ц счетчики: ЕвроАЛЬФА, АЛЬФА(Плюс),
ДЕЛЬТА, СО-Э АКЗМ, САЗУ-Ф650 и др.
Показатели качества электроэнергии
Качество электроэнергии – степень соответствия ее параметров установленным нормам.
Основные показатели качества (по ГОСТ 13109-97):
отклонение U от номинального значения;
колебания U;
несинусоидальность U;
несимметрия U;
провал U и временные перенапряжения;
отклонение f.
Измерение показателей качества электроэнергии
Отклонение U

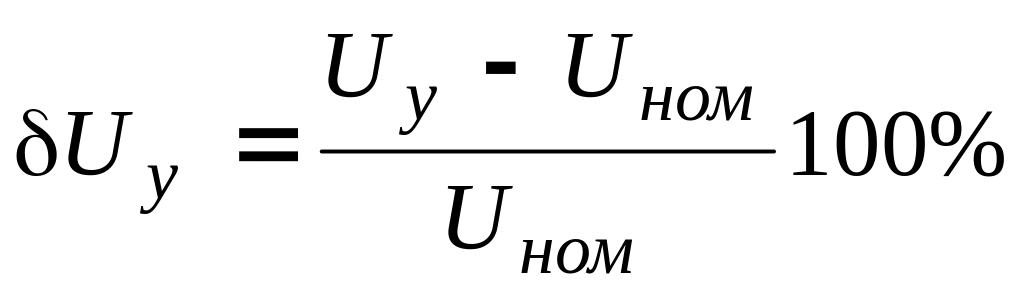

характеризует установившееся отклонение δUу:
,

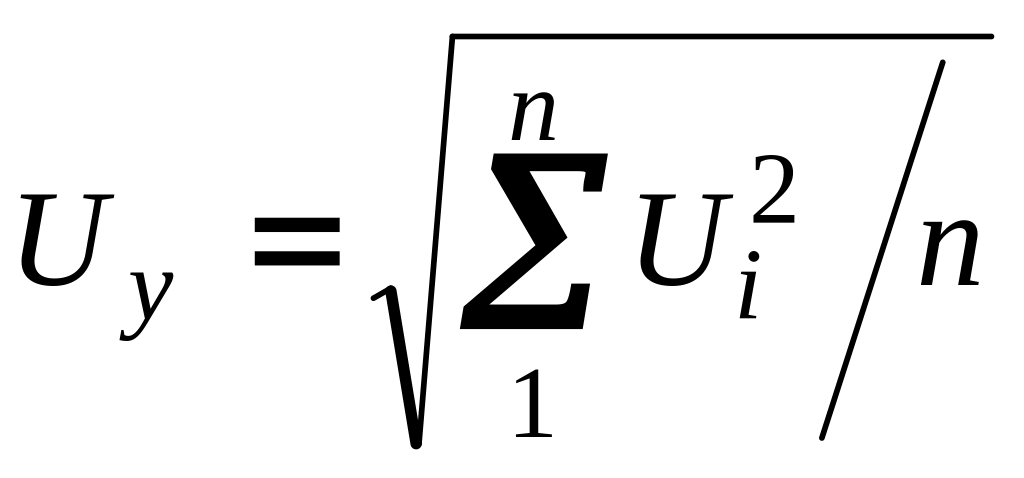

– среднеквадратичное
значение U
Ui измеряется Ц : n ≥ 18 в течение 1 минуты.
Нормально допустимое δUу = ±5%, предельное ±10%.
Колебания U
характеризует размах изменения напряжения δUt :
Ui и Ui+1 – следующие друг за другом амплитуды U.
Ui и Ui+1 измеряются ЭЛО, ЦО.
Нормально допустимое δUt = ±4,0% при Δt = 60 мин. и ±0,4% при Δt = 0,1 мин.
Отклонение f
Δf = fcp – fном
fcp – усредненное значение из n ≥ 15 измерений в течение 20 с.
f измеряется Ц .
Нормально допустимое Δf = ±0,2 Гц, предельное ±0,4 Гц.
Несинусоидальность U характеризуют:

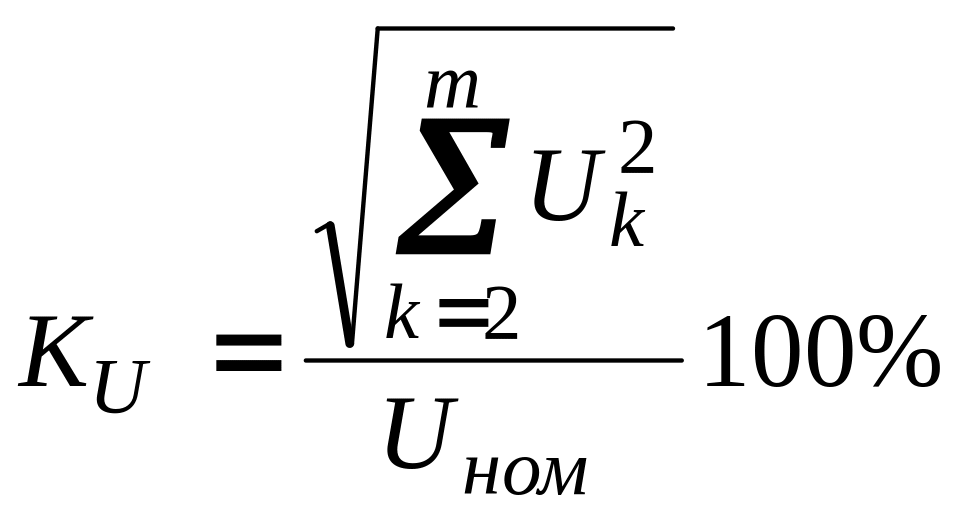

коэффициент нелинейных искажений
Uk – действующее значение k-гармоники (m = 40);
коэффициент k-й гармоники
KU и KUk находятся усреднением результатов n ≥ 9 измерений в течение 3 с.
Измерительные приборы: ЦО, анализаторы спектра,
измерители нелинейных искажений.
Несимметрию U характеризуют:
коэффициент несимметрии по обратной последовательности

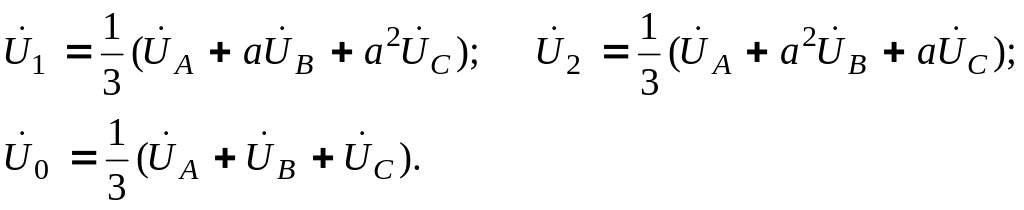

U1 и U2 – напряжения прямой и обратной последовательностей

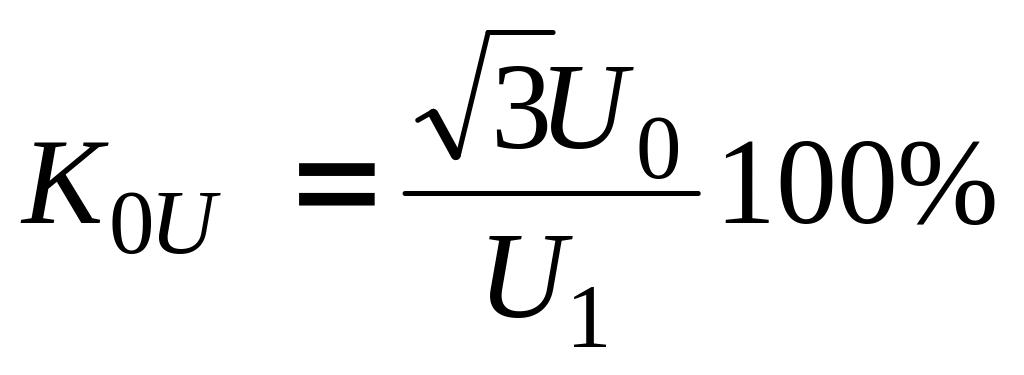

коэффициент несимметрии по нулевой последовательности
U0 – напряжение нулевой последовательности.
Для измерения U1, U2, U0 → измерители последовательностей.
Принцип измерения:
Нормально допустимые К2U и К0U 2% при U = 380 В.
Провал U и временные перенапряжения характеризуют:

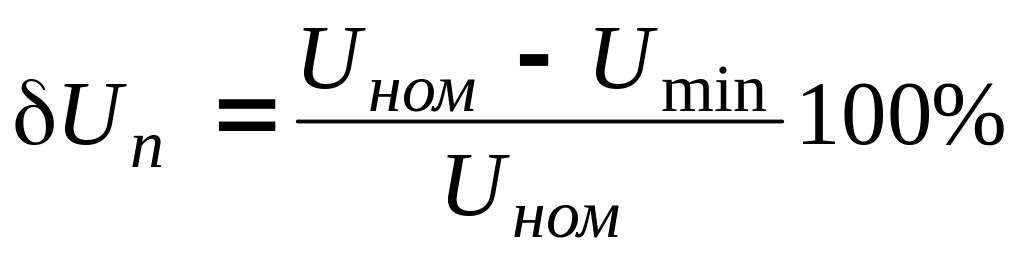

длительность провала Δtп (при U < 0,9Uном) и глубина провала

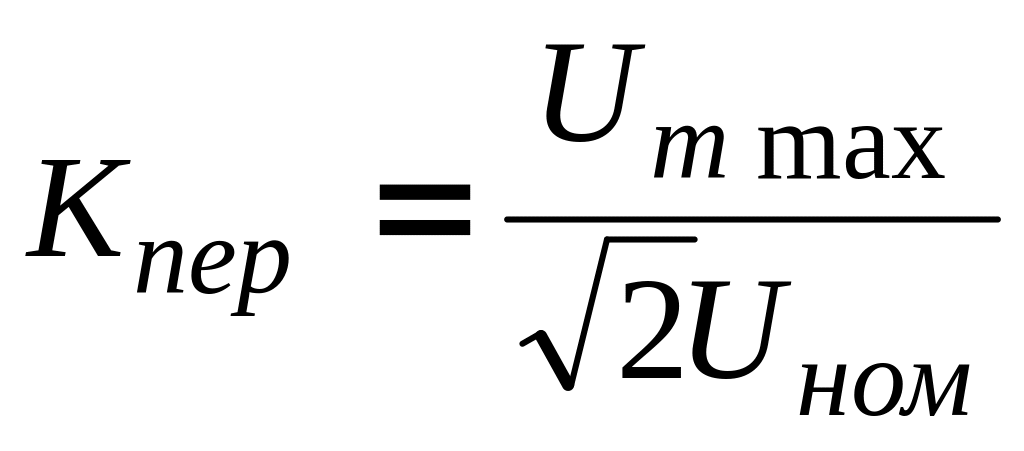

длительность перенапряжения Δtпер (при Um > 1,1Um ном) и коэффициент временного перенапряжения
Um max – наибольшее амплитудное значение за время контроля
максимальное импульсное перенапряжение.
И
змерительные
приборы: специализированные Ц ,
импульсные .
Лекция 15 ИЗМЕРЕНИЕ МАГНИТНЫХ ВЕЛИЧИН
